GD18/GV18/25/102/115b-0,4M

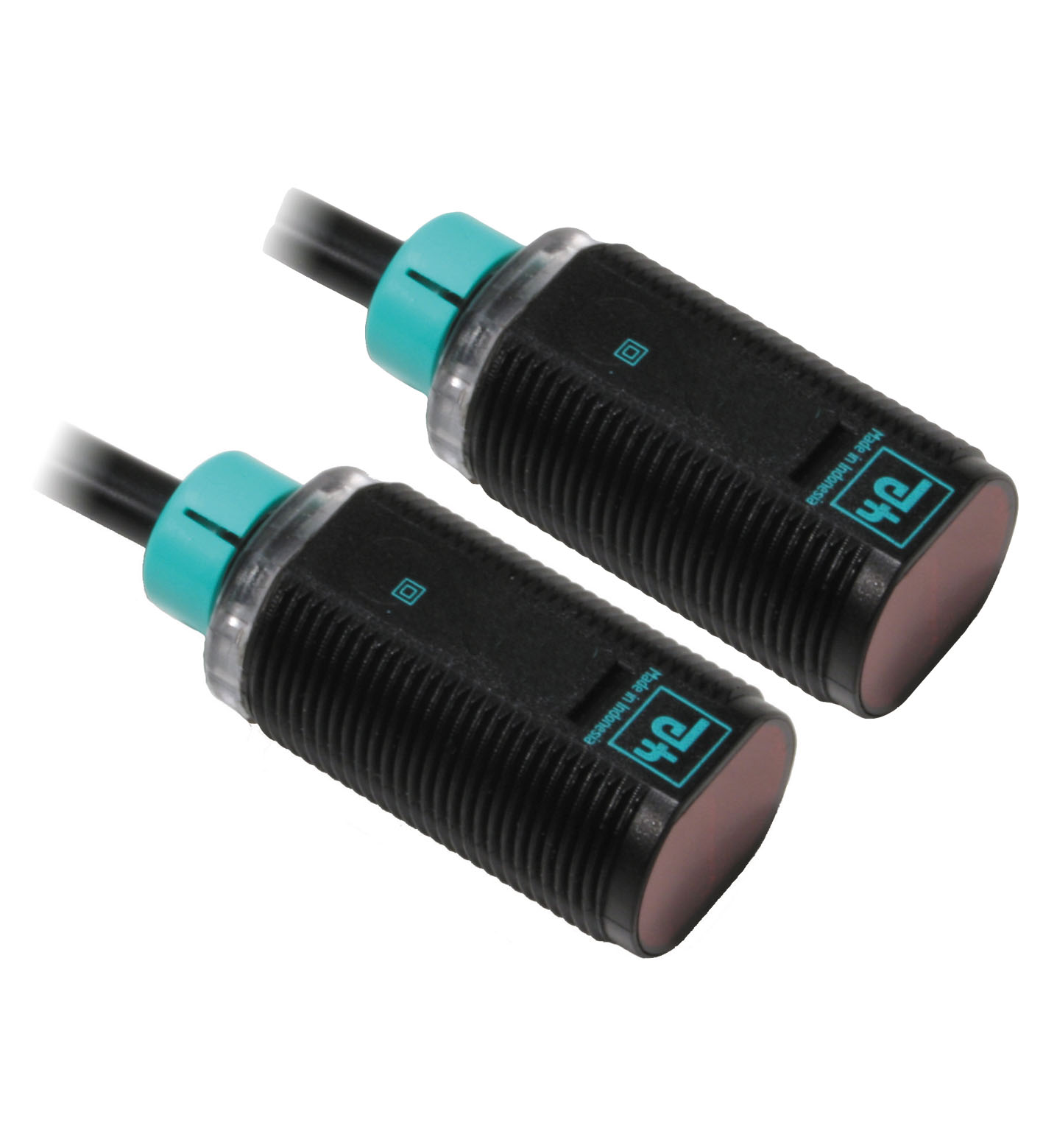

GD18/GV18/25/102/115b-0,4M 对射型光电传感器

对射型光电传感器，M18 螺纹外壳设计，塑料外壳，前光学端面，20 m 检测范围，红光，亮通，直流型，NPN 输出，带 M12 插头的固定缆线

TECHNICAL DATA

规格参数

系统组件

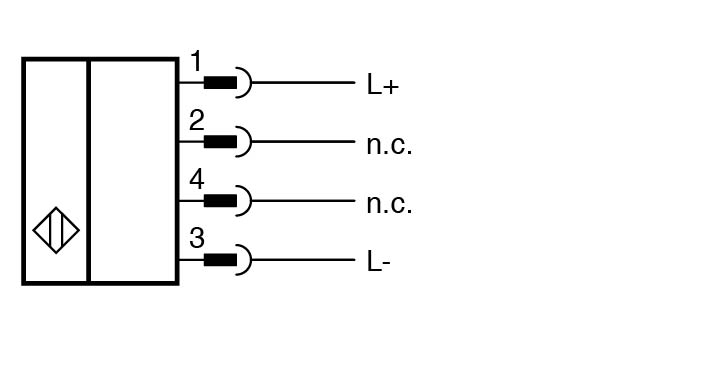

发射器	GD18/115b-0,4M
接收器	GV18/25/102/115b-0,4M
有效检测距离	0 ... 20 m
检测范围极限值	25 m
光源	LED
光源类型	调制可见红光， 640 nm
光点直径	大约 1300 mm 当 25 m
发散角	大约 3 °
光学端面	向前直射
环境光限制	30000 Lux
MTTFd	630 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED，常亮通电
功能指示灯	接收器：黄色 LED，光束无阻碍时亮起，稳定性控制不足时闪烁 ; 光束中断时关闭
工作电压	10 ... 30 V DC
空载电流	< 20 mA
开关类型	亮时接通

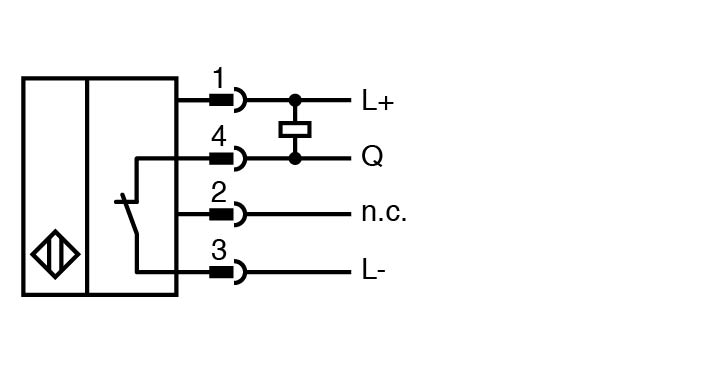

信号输出	1 路 NPN，短路保护，集电极开路
开关电压	最大 30 V DC
开关电流	最大 100 mA
电压降	≤ 1,5 V DC
开关频率	500 Hz
响应时间	≤ 1 ms
产品标准	EN 60947-5-2
防护等级	II，当污染等级为 1-2 级（依据 IEC 60664-1 标准）时，额定绝缘电压 ≤ 50 V AC
UL 认证	cULus 认证，2 类电源，1 类外壳
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 60 °C (-13 ... 140 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
防护等级	IP67
连接	固定缆线 400 mm 有 M12 x 1 公头连接器， 4 针
材料	材料
外壳PC光学端面PMMA	外壳PC光学端面PMMA
电缆	电缆
长度L400 mm	长度L400 mm
质量	大约 70 g 每个设备

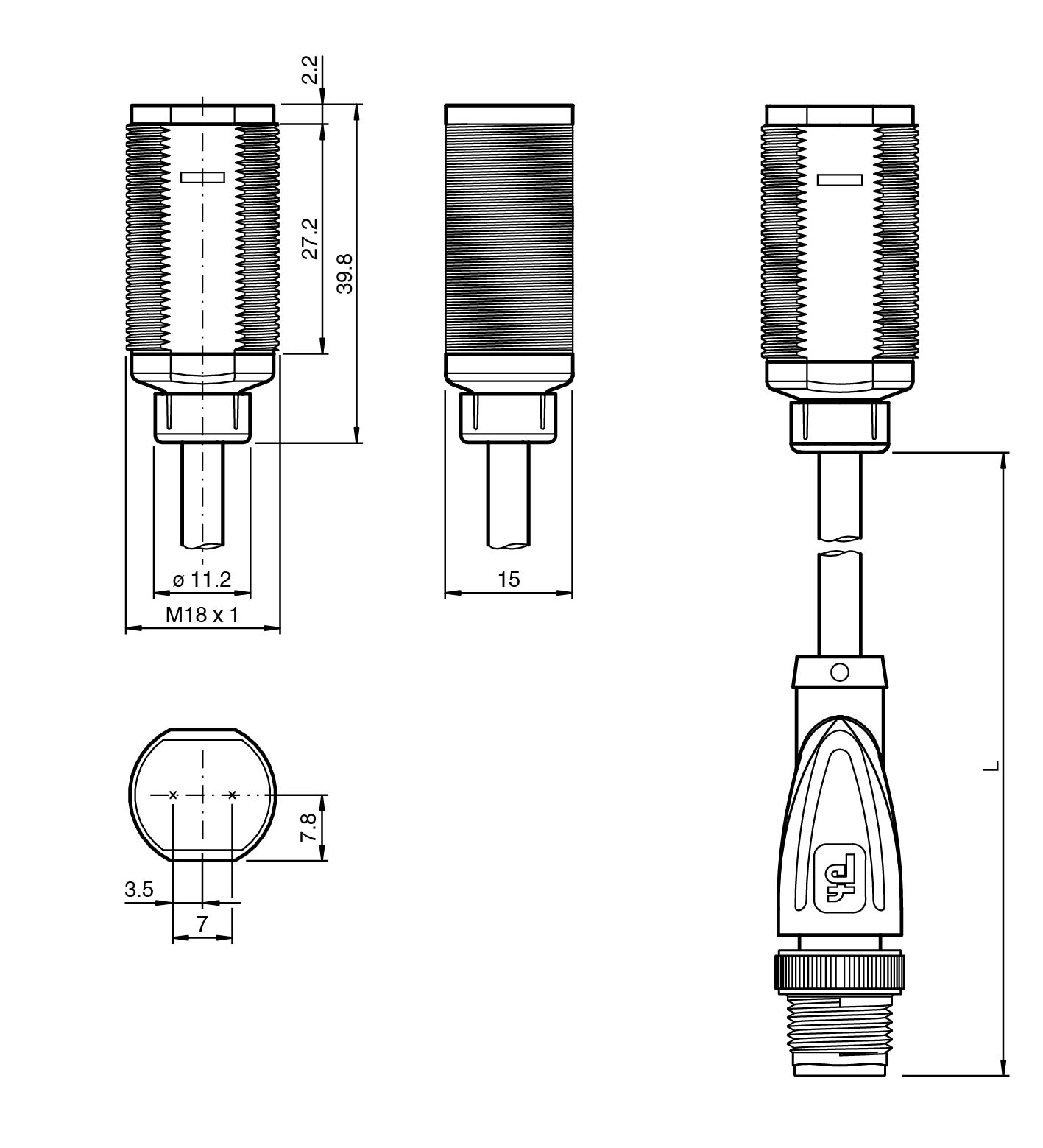

尺寸	尺寸
长度39,8 mm直径18 mm螺纹尺寸M18	长度39,8 mm直径18 mm螺纹尺寸M18
外壳	PC
光学端面	PMMA
长度	400 mm
长度	39,8 mm
直径	18 mm
螺纹尺寸	M18
