TECHNICAL DATA
规格参数
通用规格
| 光源 | LED |
|---|---|
| 光源类型 | 调制可见红光 |
| 目标尺寸 | 0,3 mm |
| 槽宽 | 10 mm |
| 槽深 | 17 mm |
| 环境光限制 | 100000 Lux |
| MTTFd | 1290 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 功能指示灯 | 连接器内的红色 LED |
| 控制元件 | 灵敏度调节器，亮通/暗通开关 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 10 % |
| 空载电流 | ≤ 15 mA |
| 开关类型 | 亮通/暗通 |
| 信号输出 | 1 路 NPN，短路保护，集电极开路 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 重复精度 | 0,05 mm |
| 开关频率 | 3 kHz |
| 响应时间 | ≤ 160 µs |
| 产品标准 | EN 60947-5-2 |
| CE 符合性 | CE |
| UL 认证 | cULus 认证，2 类电源，1 类外壳 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -20 ... 75 °C (-4 ... 167 °F) |
| 防护等级 | IP67 |
| 连接 | M8 连接器，3 针 |
| 材料 | 材料 |
| 外壳黑色阳极氧化铝光学端面玻璃 | 外壳黑色阳极氧化铝光学端面玻璃 |
| 质量 | 20 g |

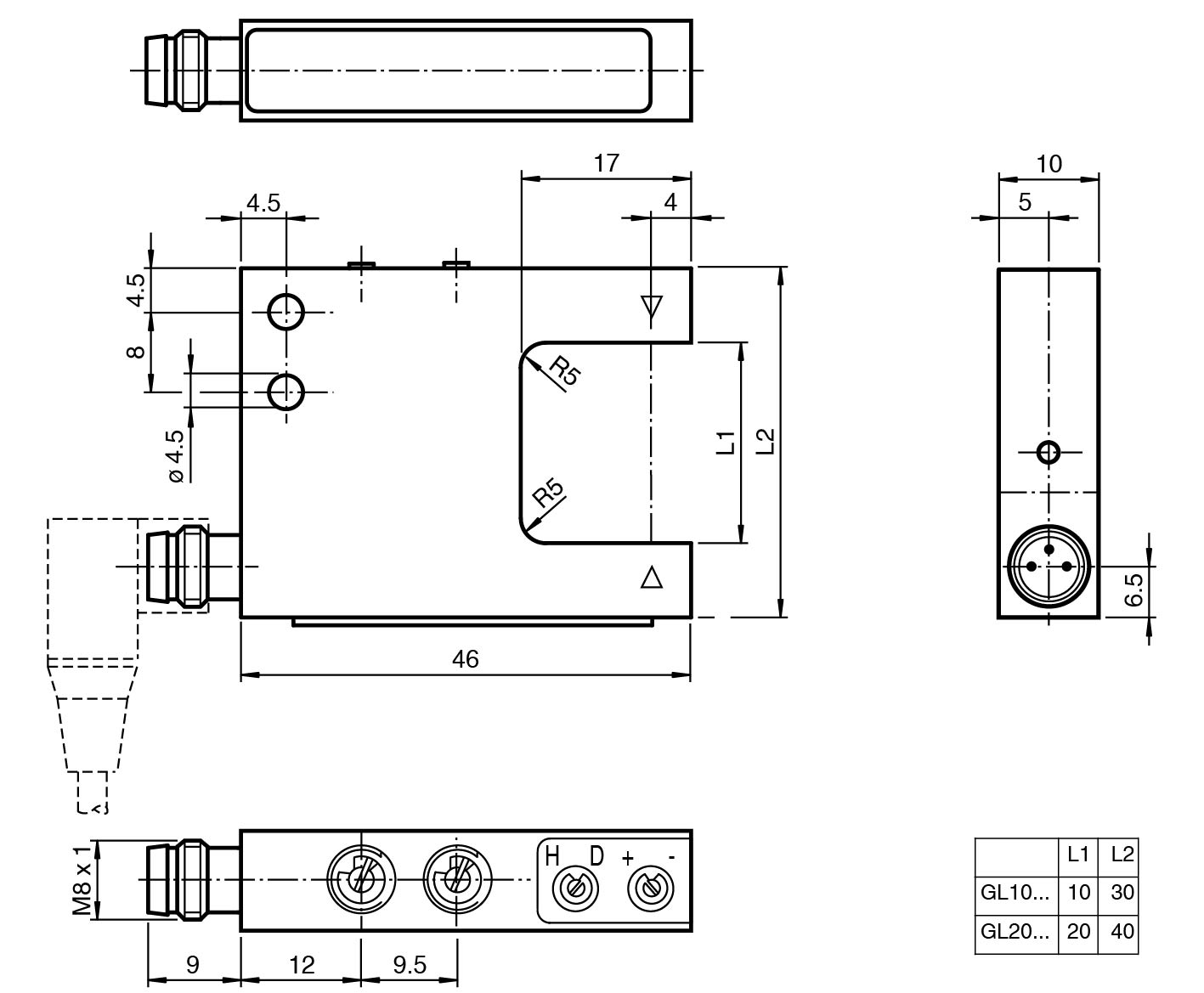

| 尺寸 | 尺寸 |
| 高度30 mm宽度10 mm长度46 mm | 高度30 mm宽度10 mm长度46 mm |
| 外壳 | 黑色阳极氧化铝 |
| 光学端面 | 玻璃 |
| 高度 | 30 mm |
| 宽度 | 10 mm |
| 长度 | 46 mm |
