TECHNICAL DATA
规格参数
通用规格
| 光源 | 红外发光二极管 ， 940 nm |
|---|---|
| 光源类型 | 红外发光二极管 |
| 槽宽 | 3,15 mm |
| 槽深 | 3,15 mm |
| 环境光限制 | 1000 Lux |
| MTTFd | 44332 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作电压 | 5 ... 30 V DC |
| 纹波 | 10 % |
| 发射器 | 发射器 |
| 光源类型940 nm 红外光正向电压VF< 1,6 V 峰值正向电压VFM30 V正向电流IF50 mA反向电压VR5 V反向电流IR≤ 10 µA功耗75 mW | 光源类型940 nm 红外光正向电压VF< 1,6 V 峰值正向电压VFM30 V正向电流IF50 mA反向电压VR5 V反向电流IR≤ 10 µA功耗75 mW |
| 接收器 | 接收器 |
| 输出类型NPNC-E 击穿电压VCEO30 VE-C 击穿电压VECO5 V集电极暗电流ICEO< 1 µA集电极直流电流IC20 mA功耗PD75 mW | 输出类型NPNC-E 击穿电压VCEO30 VE-C 击穿电压VECO5 V集电极暗电流ICEO< 1 µA集电极直流电流IC20 mA功耗PD75 mW |
| 光源类型 | 940 nm 红外光 |
| 正向电压 | < 1,6 V |
| 峰值正向电压 | 30 V |
| 正向电流 | 50 mA |
| 反向电压 | 5 V |
| 反向电流 | ≤ 10 µA |
| 功耗 | 75 mW |
| 输出类型 | NPN |
| C-E 击穿电压 | 30 V |
| E-C 击穿电压 | 5 V |
| 集电极暗电流 | < 1 µA |
| 集电极直流电流 | 20 mA |
| 功耗 | 75 mW |
| 信号输出 | 1 路 NPN ， 光电晶体管 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 20 mA |
| 响应时间 | 25 µs |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -20 ... 85 °C (-4 ... 185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 线芯横截面积 | 4 x 0,08 mm2 |
| 防护等级 | IP30 |
| 连接 | 610 mm，PVC 缆线 ， 单根彩色电线 |
| 材料 | 材料 |
| 外壳PC | 外壳PC |
| 质量 | 7 g |

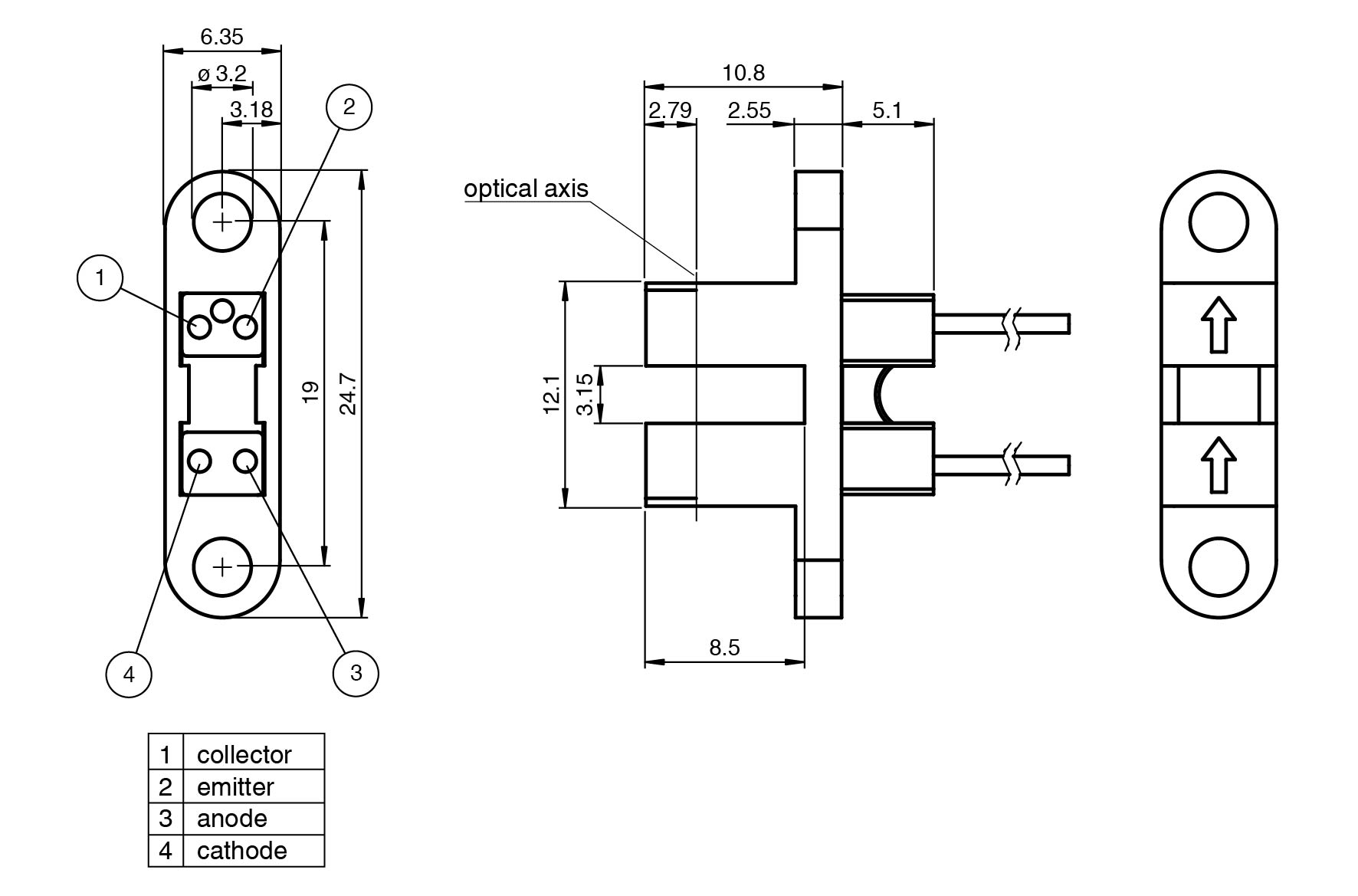

| 尺寸 | 尺寸 |
| 高度15,9 mm宽度6,35 mm深度24,7 mm | 高度15,9 mm宽度6,35 mm深度24,7 mm |
| 外壳 | PC |
| 高度 | 15,9 mm |
| 宽度 | 6,35 mm |
| 深度 | 24,7 mm |
