TECHNICAL DATA
规格参数
通用规格
| 光源 | 红外发光二极管 |
|---|---|
| 光源类型 | 红外连续光 ， 940 nm |
| 目标尺寸 | 0.8 x 1.8 mm |
| 槽宽 | 5 mm |
| 槽深 | 8,5 mm |
| 环境光限制 | 1000 Lux |
| MTTFd | 3760 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 功能指示灯 | 红色 LED 接收到光束时亮起 |
| 工作电压 | 5 ... 24 V DC ， 2 级 |
| 空载电流 | 最大 20 mA |
| 可用前的时间延迟 | < 2 ms |
| 开关类型 | 亮通/暗通 |
| 信号输出 | 2 路 NPN 互补 ， 过电压保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 50 mA ， 阻抗负载 |
| 电压降 | 最大 0,2 V 当 10 mA 最大 0,6 V 当 50 mA |
| 开关频率 | 最大 5 kHz |
| 响应时间 | 40 µs 光束未中断 80 µs 光束中断 |
| 重复精度 | 0,03 mm |
| 指令符合性 | 指令符合性 |
| EMC 指令 2004/108/ECEN 60947-5-2:2007+A1:2012 | EMC 指令 2004/108/ECEN 60947-5-2:2007+A1:2012 |
| EMC 指令 2004/108/EC | EN 60947-5-2:2007+A1:2012 |
| UL 认证 | cULus 认证，2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 55 °C (-13 ... 131 °F) |
| 存储温度 | -30 ... 80 °C (-22 ... 176 °F) |
| 污染程度 | 2 |
| 防护等级 | IP50 |
| 连接 | 4 针扁平连接器 |
| 材料 | 材料 |
| 外壳PBT | 外壳PBT |
| 质量 | 3 g |
| 紧固螺丝的紧固扭矩 | 0,6 Nm |

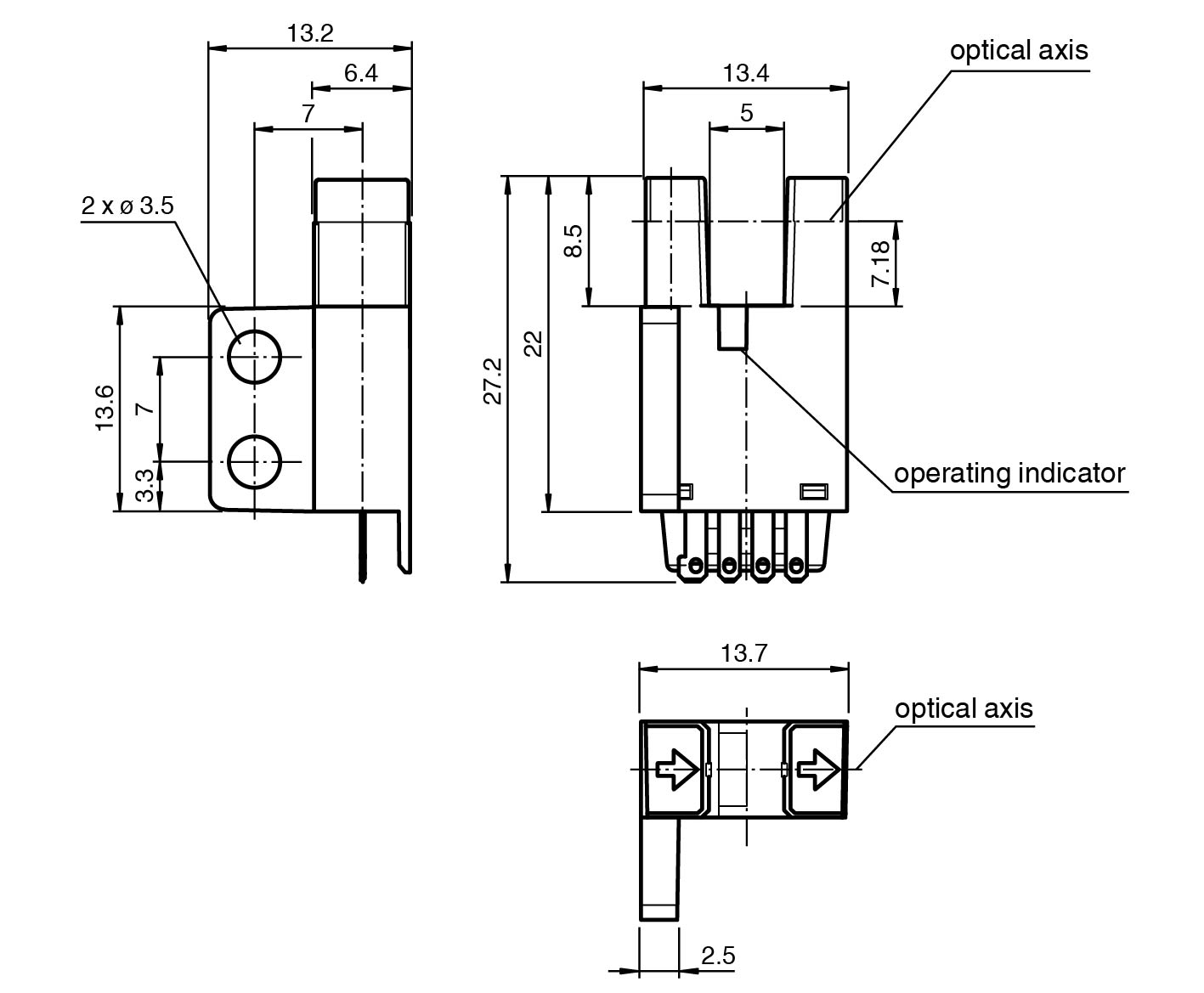

| 尺寸 | 尺寸 |
| 高度13,4 mm宽度13,2 mm长度27,2 mm | 高度13,4 mm宽度13,2 mm长度27,2 mm |
| 外壳 | PBT |
| 高度 | 13,4 mm |
| 宽度 | 13,2 mm |
| 长度 | 27,2 mm |
