产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0 ... 6,5 m |
|---|---|
| 反射板的距离 | 0,05 ... 6,5 m |
| 检测范围极限值 | 8 m |
| 参考目标 | 反射板 C110-2 |
| 光源 | LED |
| 光源类型 | 调制可见红光 ， 640 nm |
| 偏振滤波片 | 无 |
| 光点直径 | 大约 300 mm 当 8 m |
| 发散角 | 大约 2 ° |
| 光学端面 | 向前直射 |
| 环境光限制 | 30000 Lux |
| MTTFd | 920 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED，常亮 通电 |
| 功能指示灯 | 黄色 LED： 接收到光束时亮起 ; 稳定性控制不足时闪烁； 光束中断时关闭 |
| 工作电压 | 10 ... 30 V DC |
| 空载电流 | < 20 mA |
| 开关类型 | 暗时接通 |
| 信号输出 | 1 路 NPN，短路保护，集电极开路 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 电压降 | ≤ 1,5 V DC |
| 开关频率 | 500 Hz |
| 响应时间 | ≤ 1 ms |
| 产品标准 | EN 60947-5-2 |
| 防护等级 | II， 当污染等级为 1-2 级（依据 IEC 60664-1 标准）时，额定绝缘电压 ≤ 50 V AC |
| UL 认证 | cULus 认证，2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 60 °C (-13 ... 140 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP67 |
| 连接 | 2 m 固定电缆 |
| 材料 | 材料 |
| 外壳PC光学端面PMMA电缆PVC | 外壳PC光学端面PMMA电缆PVC |
| 质量 | 大约 75 g |

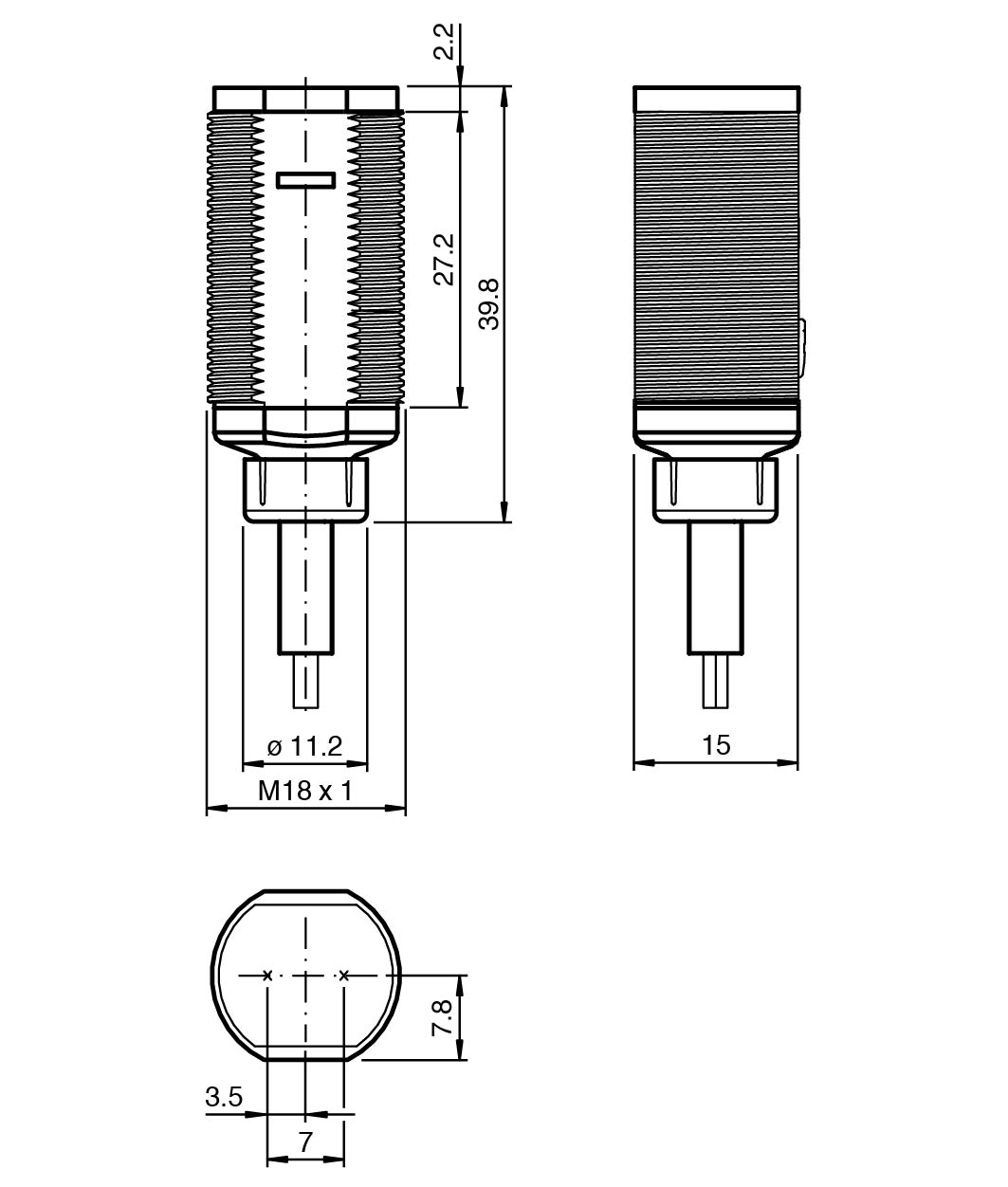

| 尺寸 | 尺寸 |
| 长度39,8 mm直径18 mm螺纹尺寸M18 | 长度39,8 mm直径18 mm螺纹尺寸M18 |
| 外壳 | PC |
| 光学端面 | PMMA |
| 电缆 | PVC |
| 长度 | 39,8 mm |
| 直径 | 18 mm |
| 螺纹尺寸 | M18 |
