产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 100 ... 2500 mm |
|---|---|
| 调整范围 | 750 ... 2500 mm |
| 光源 | 红外发光二极管 |
| 光源类型 | 调制红外光 |
| 光点直径 | 大约 450 mm 在 2000 mm 距离处 |
| 发散角 | ± 7 ° |
| 环境光限制 | 30000 Lux |
| 功能指示灯 | 黄色 LED，当接收器未接收到光时亮起 |
| 控制元件 | 感应范围调节器 |
| 工作电压 | 24 V DC ± 20% |
| 纹波 | 10 % |
| 空载电流 | 30 mA |
| 开关类型 | 暗时接通 |
| 信号输出 | 1 路 PNP，短路保护，反极性保护，集电极开路 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 200 mA |
| 开关频率 | 35 Hz |
| 响应时间 | 10 ms |
| 产品标准 | EN 60947-5-2 |
| UL 认证 | cULus 认证，2 类电源，1 类外壳 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -20 ... 75 °C (-4 ... 167 °F) |
| 防护等级 | IP67 |
| 连接 | 塑料连接器 M12 x 1，4 针 |
| 材料 | 材料 |
| 外壳ABS光学端面塑料透镜 | 外壳ABS光学端面塑料透镜 |
| 质量 | 大约 70 g |

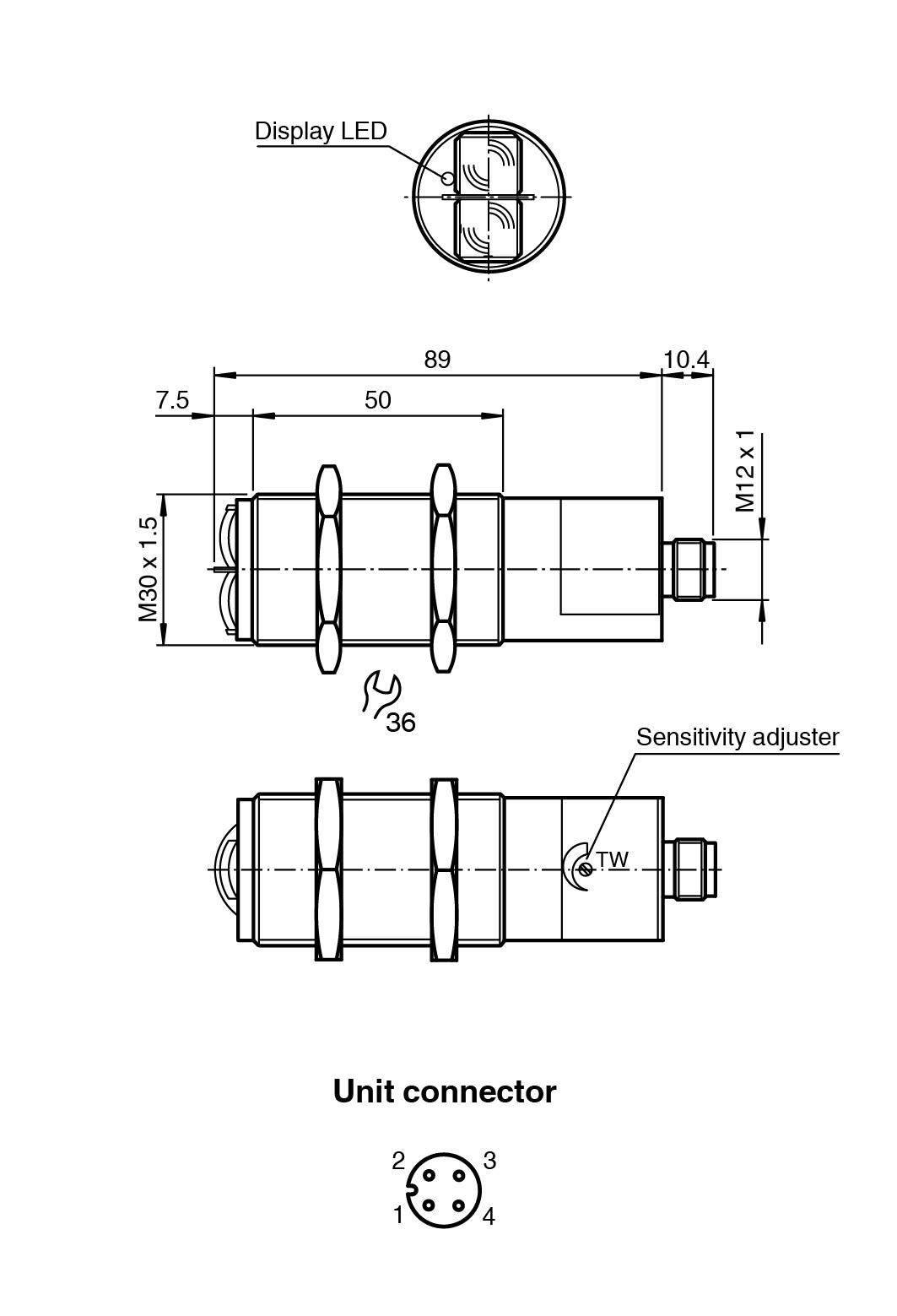

| 尺寸 | 尺寸 |
| 长度89 mm直径30 mm | 长度89 mm直径30 mm |
| 外壳 | ABS |
| 光学端面 | 塑料透镜 |
| 长度 | 89 mm |
| 直径 | 30 mm |
