倍加福

IA6-12GM50-IU-V1

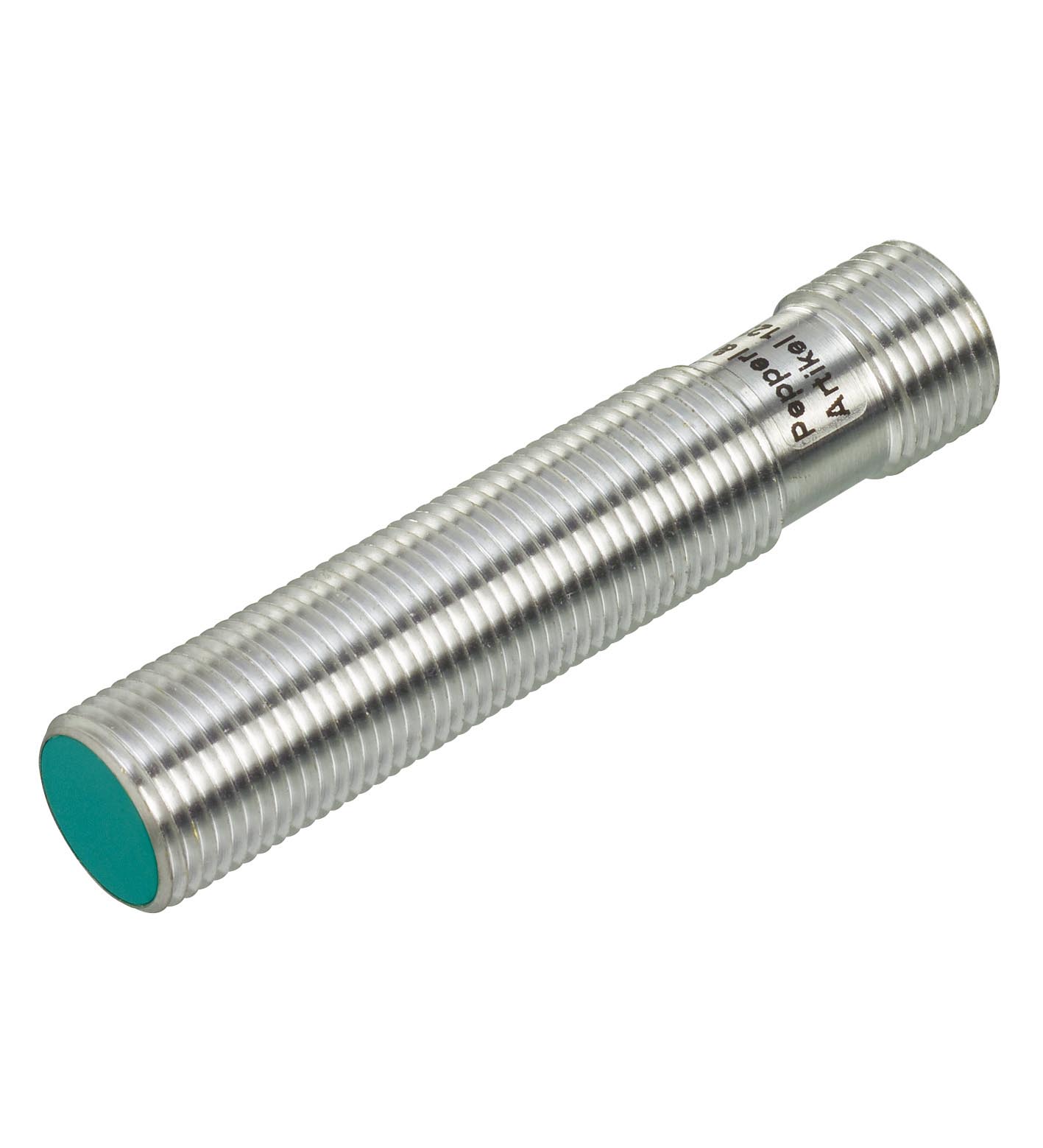

IA6-12GM50-IU-V1 感应式模拟传感器

订货号: 70109006
产品分类: 电感式传感器

感应式模拟传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

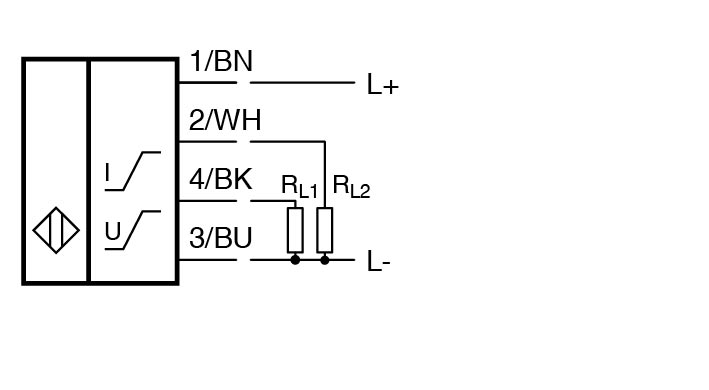

输出类型	模拟电流输出或模拟电压输出
安装	准齐平
输出极性	DC
驱动器件	软钢，如 1.0037、SR235JR（之前为 St37-2） 18 mm x 18 mm x 1 mm
衰减系数 rAl	0,33
衰减系数 rCu	0,28
衰减系数 r304	0,8
衰减系数 rBrass	0,43
测量范围	0 ... 6 mm
输出类型	4 线
安装条件	安装条件
A2 mmB12 mmC18 mmF14 mm	A2 mmB12 mmC18 mmF14 mm
工作电压	15 ... 30 V ，残留纹波 20 % UB
限制频率 (3dB)	1000 Hz
反极性保护	是
短路保护	是
重复精度	± 0,32 mm
分辨率	0 ... 1 µm
空载电流	≤ 10 mA
A	2 mm
B	12 mm
C	18 mm
F	14 mm
MTTFd	551 a
诊断覆盖率 (DC)	0 %
输出类型	0 ... 10 V / 4 ... 20 mA
负载电阻器	电流输出 A2： 0,4 kΩ (UB=15V) / 1 kΩ (UB=30V)
负载电流	电压输出 A1： ≤ 15 mA
恢复时间	20 ms
调整容差零点	≤ ± 10 % 满量程值
温度漂移	±5% (0 ...70 °C)±10% (-25 ...0 °C)
残余纹波	20%
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	连接器插头
外壳材料	镀铬黄铜
感应面	PBT
防护等级	IP67
连接器	连接器
螺纹M12 x 1针脚数4	螺纹M12 x 1针脚数4
质量	27 g

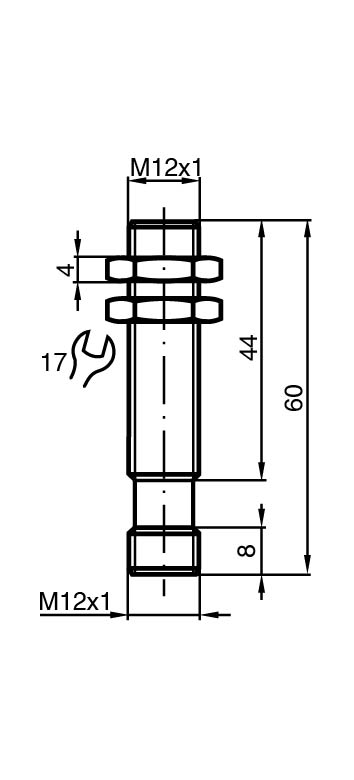

尺寸	尺寸
长度60 mm直径12 mm	长度60 mm直径12 mm
螺纹	M12 x 1
针脚数	4
长度	60 mm
直径	12 mm
