倍加福

IC-KP-B17-AIDA1

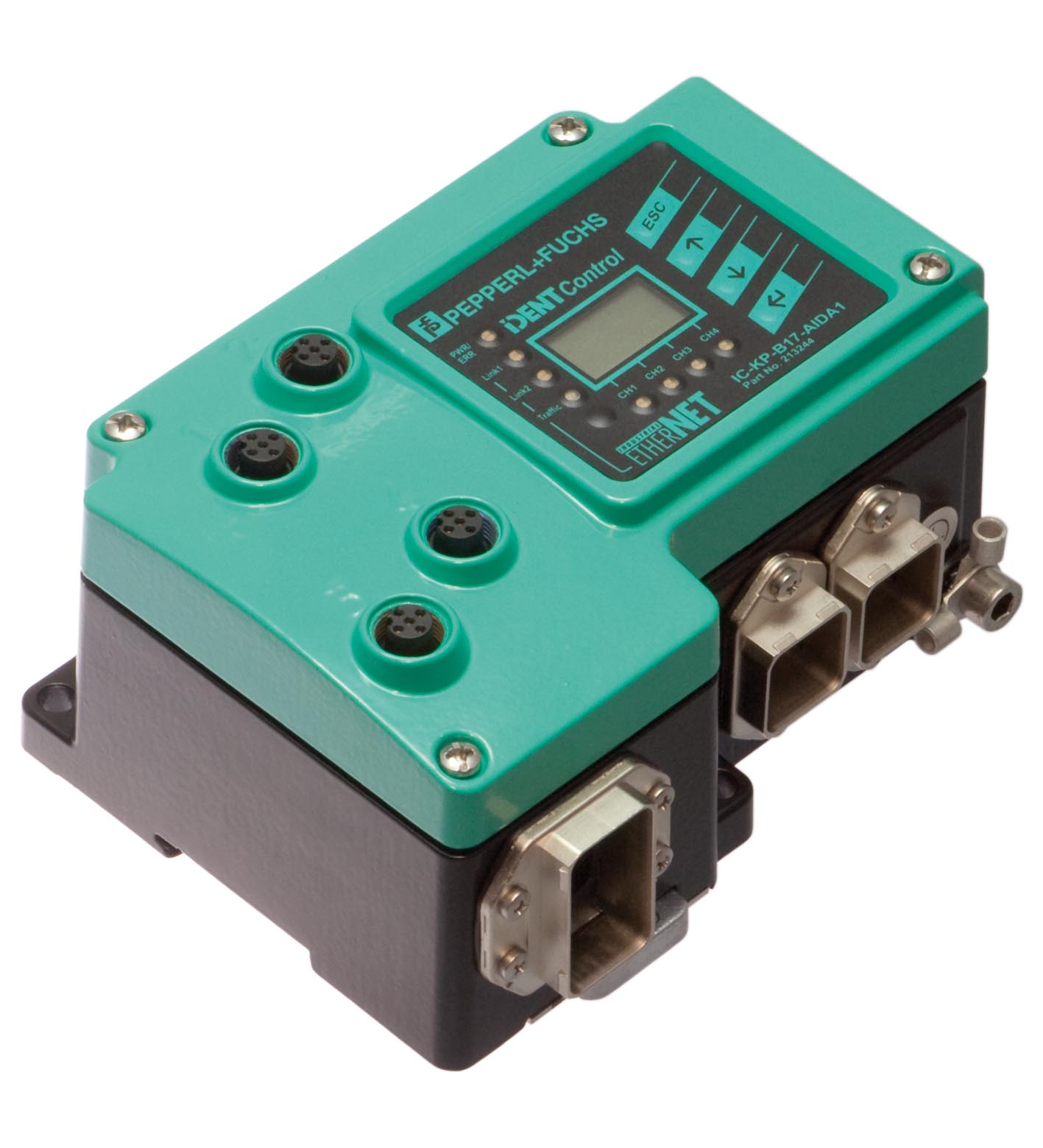

IC-KP-B17-AIDA1 控制接口单元

订货号: 213244
产品分类: RFID 和光学识别

IDENTControl 控制接口带支持 TCP/IP、PROFINET、EtherNet/IP 和 MODBUS TCP 协议的以太网接口

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

读/写头的数量	最大值 4可选择 2 个读/写头和 2 个触发器传感器
UL 文件编号	E87056
平均无故障时间	55 a （在 +40 °C 下运行）
CH1、CH2、CH3、CH4 的 LED	读/写头的状态指示器绿色：读/写头命令激活黄色：长约 1 秒钟，如果已成功执行命令
电源/错误 LED	绿色：通电红色：PROFINET 总线故障
链路 1/链路 2 的 LED	绿色：网络连接
LED Traffic	绿色：传输数据时有节奏地闪烁
LC 显示屏	多功能两行显示屏，每行 12 个字符配置控制接口和以附加图形符号的形式显示已连接的读/写头；可简单、直接地选择运行指令
按钮	4 个键：ESC、向上、向下和返回
额定工作电压	20 ... 30 V DC ， PELV
纹波	在 30 V DC 时 ≤ 10%
电流消耗	≤ 8 A 包含读/写头
功耗	3,5 W 不带读/写头
电流隔离	基本绝缘符合 DIN EN 50178 标准，额定绝缘电压 50 Veff
物理	以太网
协议	SMTPHTTPTCP/IP（端口 10000）MODBUS/TCPEtherNet/IPPROFINET IO
传输速率	10 MBit/s 或 100 MBit/s
物理	以太网
协议	SMTPHTTPTCP/IP（端口 10000）MODBUS/TCPEtherNet/IPPROFINET IO
传输速率	10 MBit/s 或 100 MBit/s
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 61326-1	指令 2014/30/EUEN 61326-1
RoHS	RoHS
指令 2011/65/EU (RoHS)IEC/EN 63000	指令 2011/65/EU (RoHS)IEC/EN 63000
指令 2014/30/EU	EN 61326-1
指令 2011/65/EU (RoHS)	IEC/EN 63000
防护等级	IEC 60529
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-30 ... 80 °C (-22 ... 176 °F)
气候条件	最大空气湿度 96 %
耐冲击和抗振	振荡（正弦）：5 g，10 - 1000 Hz，符合 EN 60068-2-6 标准冲击（半正弦）：30 g，11 ms，符合 EN 60068-2-27 标准
防护等级	IP67

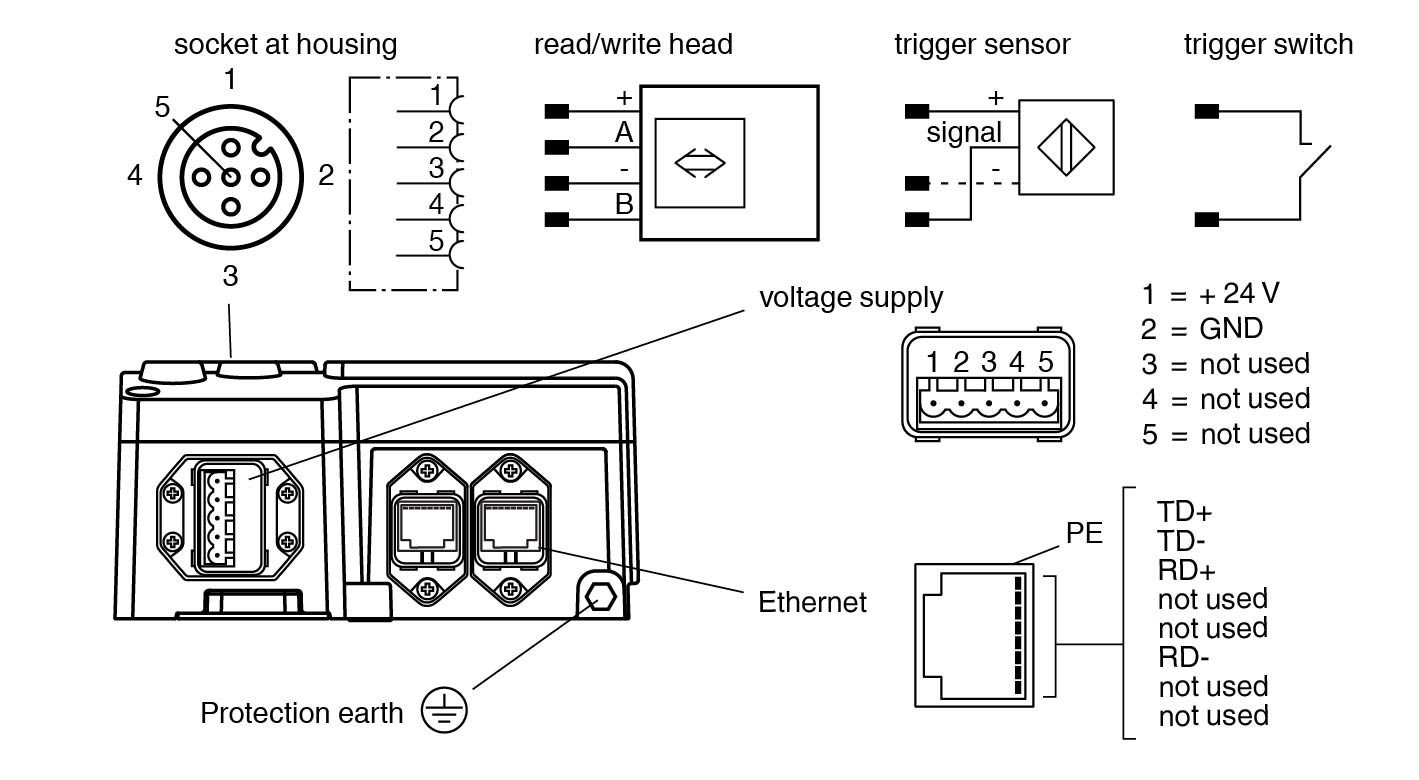

连接	读/写头：带屏蔽，4 针，M12 连接器电源：MSTB AIDA 保护接地：M6 接地螺丝以太网：RJ-45 AIDA
材料	材料
外壳铝粉末涂层	外壳铝粉末涂层
安装	卡接在 35 mm 标准导轨上或用螺丝固定
质量	大约 1000 g

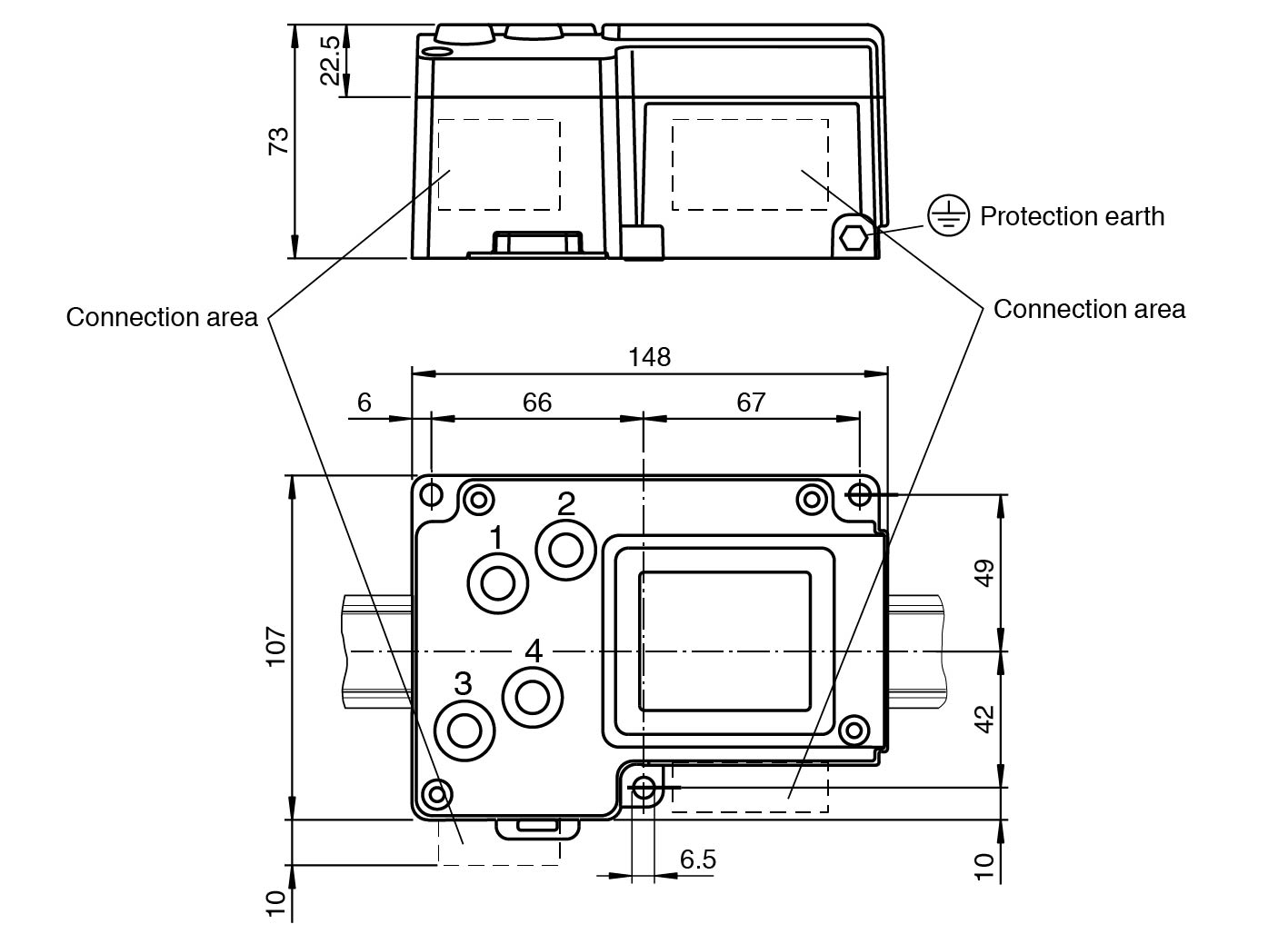

尺寸	尺寸
高度73 mm宽度105 mm长度148 mm	高度73 mm宽度105 mm长度148 mm
外壳	铝粉末涂层
高度	73 mm
宽度	105 mm
长度	148 mm
