TECHNICAL DATA
规格参数
通用规格
| 读/写头的数量 | 最大值 4可选择 2 个读/写头和 2 个触发器传感器 |
|---|---|
| UL 文件编号 | E87056 |
| LED 1、2、3、4 | 读/写头的状态指示器绿色：读/写头命令激活黄色：长约 1 秒钟，如果已成功执行命令 |
| 电源/错误 LED | 绿色：通电红色：硬件故障 |
| LED UL | 绿色：接口通电/正常 |
| 总线故障 LED | 红色：总线错误 |
| 数据交换 LED | 绿色：从属设备处于“数据交换”状态 |
| LED DPV1 | 黄色：未使用 |
| LC 显示屏 | 多功能两行显示屏，每行 12 个字符 配置控制接口和以附加图形符号的形式显示已连接的读/写头；可简单、直接地选择运行指令和编址 |
| 按钮 | 4 个键：ESC、向上、向下和返回 |
| 额定工作电压 | 20 ... 30 V DC ， PELV |
| 纹波 | 在 30 V DC 时 ≤ 10% |
| 电流消耗 | ≤ 2 A 包含读/写头 |
| 功耗 | 3,5 W 不带读/写头 |
| 电流隔离 | 基本绝缘符合 DIN EN 50178 标准，额定绝缘电压 50 Veff |
| 物理 | RS-485 |
| 协议 | PROFIBUS DP，符合 EN 50170 标准 |
| 传输速率 | 9.6；19.2；93.75；187.5；500；1500 kBit/s 3；6；12 Mbit/s 自动同步 |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 61326-1 | 指令 2014/30/EUEN 61326-1 |
| RoHS | RoHS |
| 指令 2011/65/EU (RoHS)IEC/EN 63000 | 指令 2011/65/EU (RoHS)IEC/EN 63000 |
| 指令 2014/30/EU | EN 61326-1 |
| 指令 2011/65/EU (RoHS) | IEC/EN 63000 |
| 防护等级 | IEC 60529 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -30 ... 80 °C (-22 ... 176 °F) |
| 气候条件 | 最大空气湿度 96 % |
| 耐冲击和抗振 | 振荡（正弦）：5 g，10 - 1000 Hz，符合 EN 60068-2-6 标准冲击（半正弦）：30 g，11 ms，符合 EN 60068-2-27 标准 |
| 防护等级 | IP40 |
| 连接 | 读/写头：带屏蔽，4 针，M12 连接器 电源：M12 连接器 保护接地：M6 接地螺丝 PROFIBUS：9 针 Sub-D 连接器 |
| 材料 | 材料 |
| 外壳铝粉末涂层 | 外壳铝粉末涂层 |
| 安装 | 卡接在 35 mm 标准导轨上或用螺丝固定 |
| 质量 | 大约 1000 g |

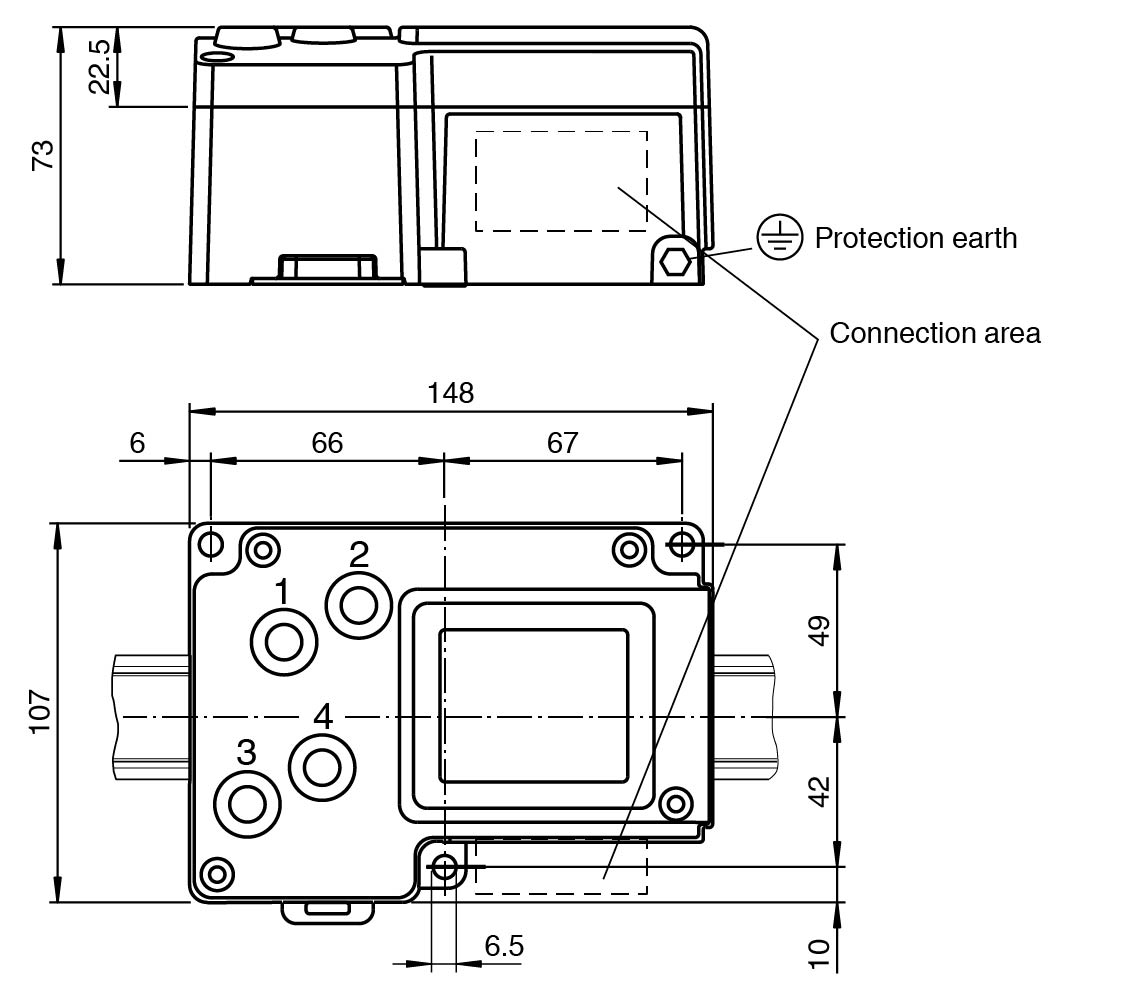

| 尺寸 | 尺寸 |
| 高度73 mm宽度105 mm长度148 mm | 高度73 mm宽度105 mm长度148 mm |
| 外壳 | 铝粉末涂层 |
| 高度 | 73 mm |
| 宽度 | 105 mm |
| 长度 | 148 mm |
