倍加福

IC-KP2-1HB17-2V1D

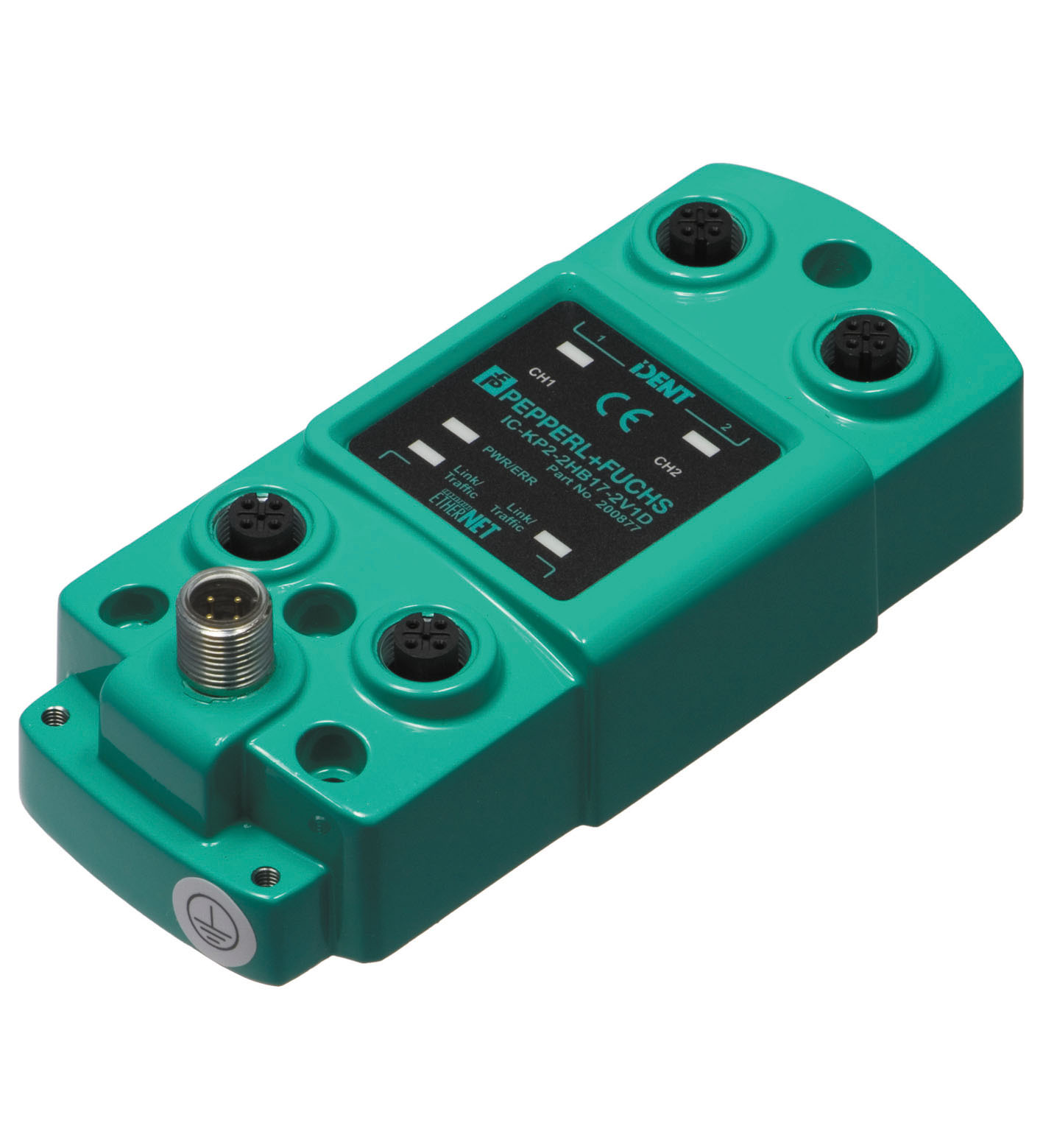

IC-KP2-1HB17-2V1D 控制接口单元

订货号: 200876
产品分类: RFID 和光学识别

IDENTControl Compact 控制接口带支持 TCP/IP、PROFINET、EtherNet/IP 和 MODBUS TCP 协议的以太网接口

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

读/写头的数量	最大 1
UL 文件编号	E87056
平均无故障时间	70 a （在 +40 °C 下运行）
链路/流量 LED	绿色：网络连接黄色：传输数据时有节奏地闪烁
LED 1	读/写头的状态指示器绿色：读/写头命令激活黄色：长约 1 秒钟，如果已成功执行命令
LED CH1	绿色：检测到读头红色：配置错误
电源/错误 LED	绿色：通电黄色：系统正在启动红色：PROFINET 总线故障
旋转开关	地址设置
额定工作电压	20 ... 30 V DC ， PELV
纹波	在 30 V DC 时 ≤ 10%
电流消耗	≤ 2 A 包含读/写头
功耗	3,5 W 不带读/写头
电流隔离	基本绝缘符合 DIN EN 50178 标准，额定绝缘电压 50 Veff
物理	以太网
协议	SMTPHTTPTCP/IP（端口 10000）MODBUS/TCPEtherNet/IPPROFINET IO
传输速率	10 MBit/s 或 100 MBit/s
物理	以太网
协议	SMTPHTTPTCP/IP（端口 10000）MODBUS/TCPEtherNet/IPPROFINET IO
传输速率	10 MBit/s 或 100 MBit/s
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 61000-6-2 EN 61000-6-4	指令 2014/30/EUEN 61000-6-2 EN 61000-6-4
RoHS	RoHS
指令 2011/65/EU (RoHS)IEC/EN 63000	指令 2011/65/EU (RoHS)IEC/EN 63000
指令 2014/30/EU	EN 61000-6-2 EN 61000-6-4
指令 2011/65/EU (RoHS)	IEC/EN 63000
防护等级	IEC 60529
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
气候条件	最大空气湿度 96 % 耐盐雾性能符合 EN 60068-2-52 标准
耐冲击和抗振	振荡（正弦）：5 g，10 - 1000 Hz，符合 EN 60068-2-6 标准冲击（半正弦）：30 g，11 ms，符合 EN 60068-2-27 标准
防护等级	IP67
连接	读/写头：带屏蔽，4 针，M12 连接器电源：M12 连接器保护接地：M4 接地螺丝以太网：M12 插头连接
材料	材料
外壳铝粉末涂层	外壳铝粉末涂层
安装	螺丝固定
质量	大约 300 g

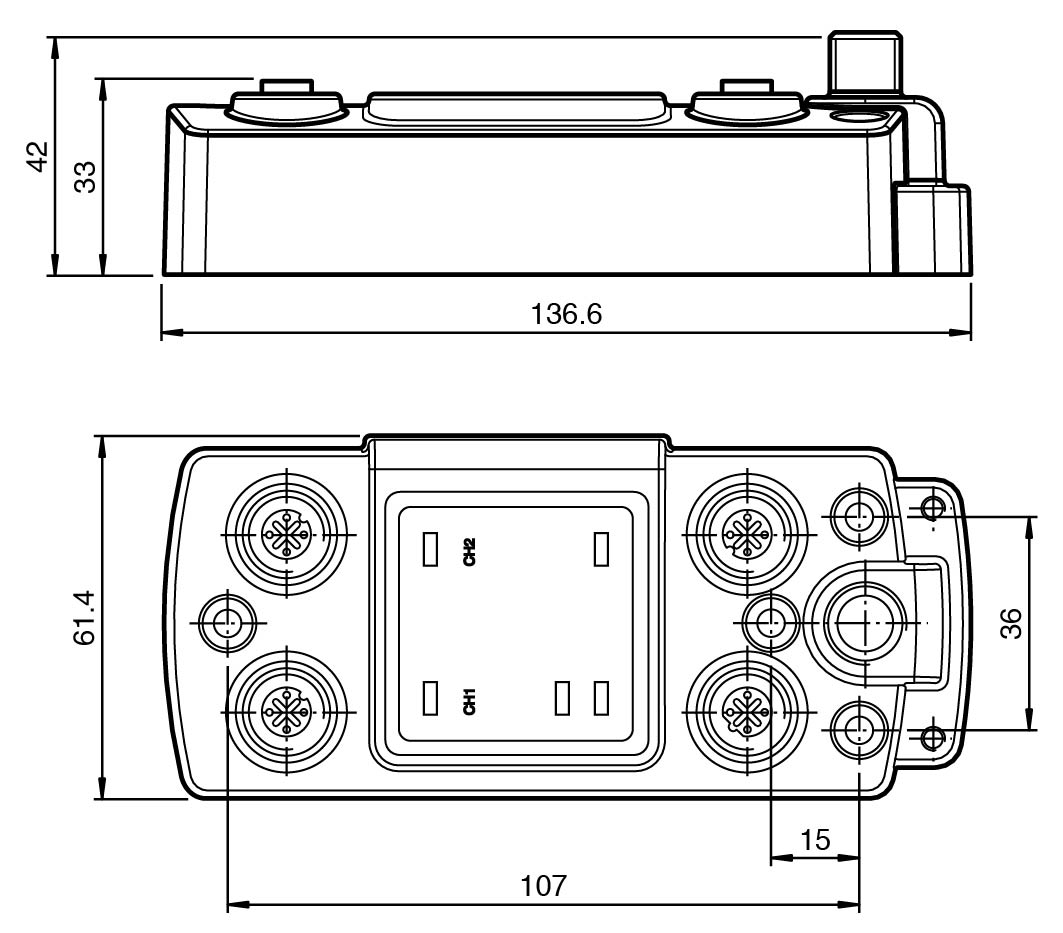

尺寸	尺寸
高度42 mm宽度62 mm长度137 mm	高度42 mm宽度62 mm长度137 mm
外壳	铝粉末涂层
高度	42 mm
宽度	62 mm
长度	137 mm
