产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 读/写头的数量 | 最大值 2可选择 1 个读/写头和 1 个触发器传感器 |
|---|---|
| UL 文件编号 | E87056 |
| 平均无故障时间 | 80 a （在 +40 °C 下运行） |
| LED 1、2 | 读/写头的状态指示器 |
| CH1、CH2 的 LED | 绿色：检测到读头红色：配置错误 |
| 电源/错误 LED | 绿色：通电红色：硬件故障 |
| LED TxD | 绿色：传输数据时有节奏地闪烁 |
| LED RxD | 绿色：接收数据时有节奏地闪烁 |
| 额定工作电压 | 20 ... 30 V DC ， PELV |
| 纹波 | 在 30 V DC 时 ≤ 10% |
| 电流消耗 | ≤ 4 A 包含读/写头 |
| 功耗 | 2 W 不带读/写头 |
| 电流隔离 | 基本绝缘符合 DIN EN 50178 标准，额定绝缘电压 50 Veff |
| 接口类型 | 串口 |
| 物理 | RS-485 |
| 协议 | ASCII |
| 传输速率 | 1200、2400、4800、9600、19200、38400 Bit/s |
| 接口类型 | 串口 |
| 物理 | RS 232 |
| 协议 | ASCII |
| 传输速率 | 1200、2400、4800、9600、19200、38400 Bit/s |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 61000-6-2 EN 61000-6-4 | 指令 2014/30/EUEN 61000-6-2 EN 61000-6-4 |
| RoHS | RoHS |
| 指令 2011/65/EU (RoHS)IEC/EN 63000 | 指令 2011/65/EU (RoHS)IEC/EN 63000 |
| 指令 2014/30/EU | EN 61000-6-2 EN 61000-6-4 |
| 指令 2011/65/EU (RoHS) | IEC/EN 63000 |
| 防护等级 | IEC 60529 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 气候条件 | 最大空气湿度 96 % 耐盐雾性能符合 EN 60068-2-52 标准 |
| 耐冲击和抗振 | 振荡（正弦）：5 g，10 - 1000 Hz，符合 EN 60068-2-6 标准冲击（半正弦）：30 g，11 ms，符合 EN 60068-2-27 标准 |
| 防护等级 | IP67 |
| 连接 | 读/写头：带屏蔽，4 针，M12 连接器 电源：M12 连接器 保护接地：M4 接地螺丝 RS 232：M12 插头连接 RS 485：M12 连接器 |
| 材料 | 材料 |
| 外壳铝粉末涂层 | 外壳铝粉末涂层 |
| 安装 | 螺丝固定 |
| 质量 | 大约 300 g |

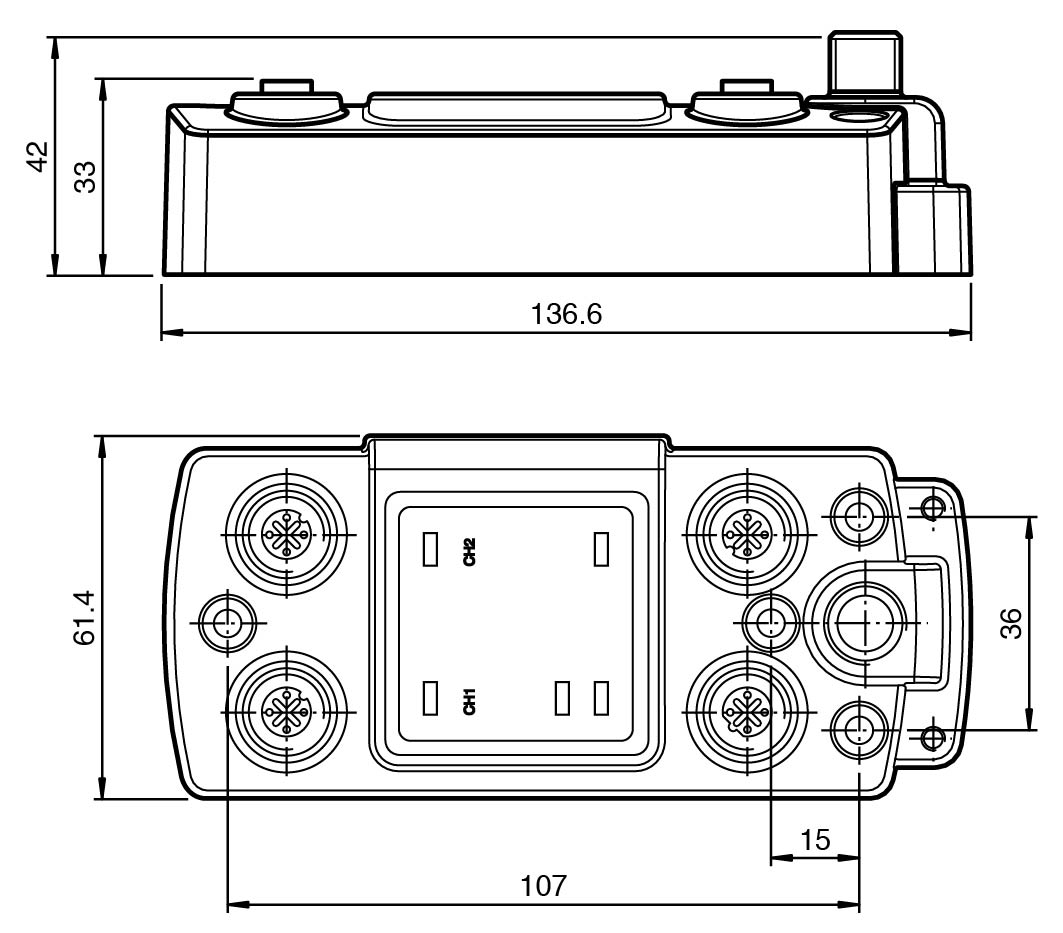

| 尺寸 | 尺寸 |
| 高度42 mm宽度62 mm长度137 mm | 高度42 mm宽度62 mm长度137 mm |
| 外壳 | 铝粉末涂层 |
| 高度 | 42 mm |
| 宽度 | 62 mm |
| 长度 | 137 mm |
