倍加福

ICA-16DI-G60A-IO

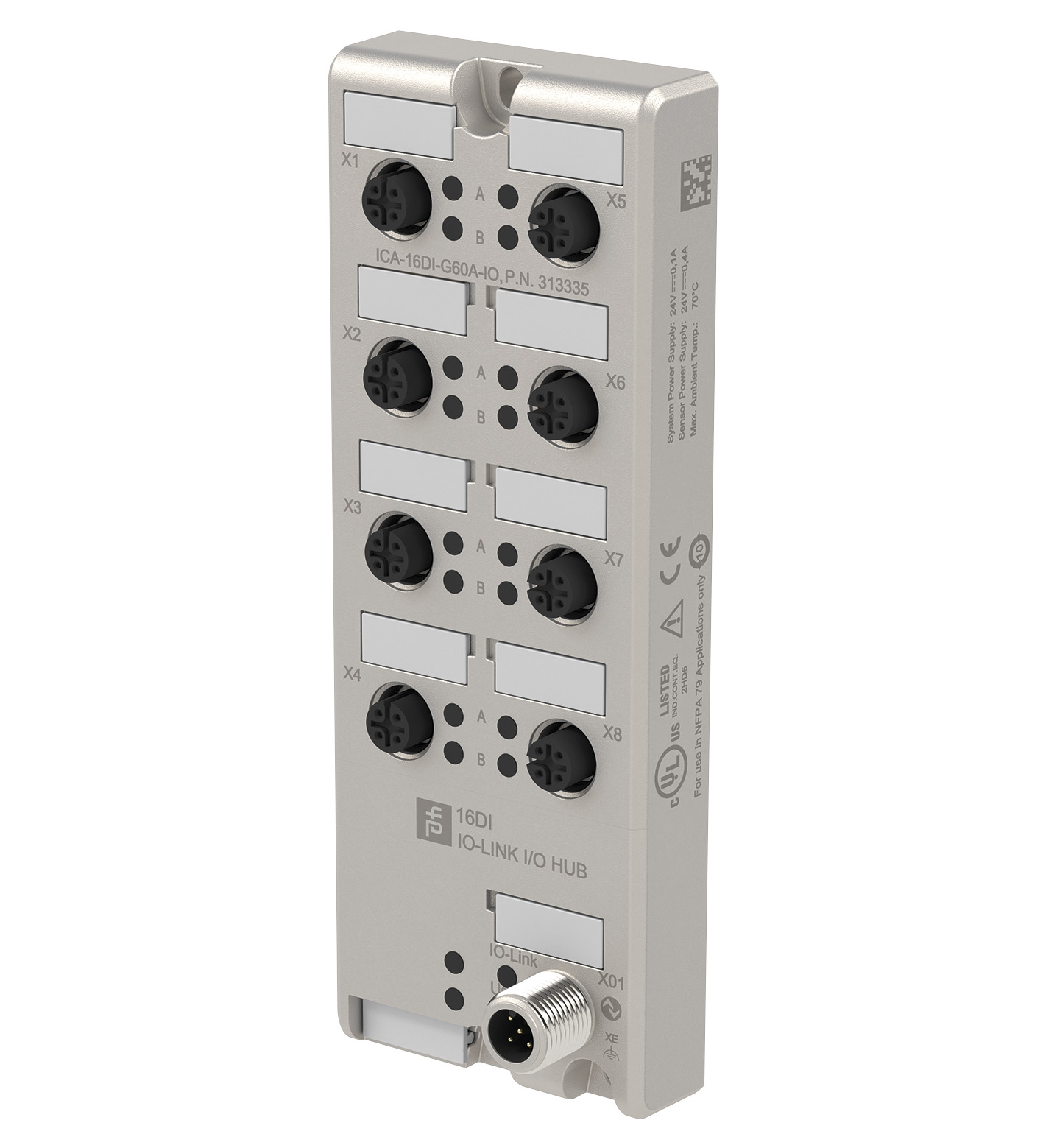

ICA-16DI-G60A-IO I/O 集线器

订货号: 313335
产品分类: IO-Link 基础架构

带 IO-Link 接口的 I/O 集线器，用于 16 路数字输入

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

UL 文件编号	E223772
MTTFd	2111 a
LED IO-Link	绿色：模块已开启，但是无通信绿色闪烁：通信正常红色：信号线过载
LED A	橙色：通道 A 状态指示灯红色：外围设备错误
LED B	白色：通道 B 状态指示灯红色：外围设备错误
LED US	绿色：系统/传感器电源电压正常红色：系统/传感器电源电压 < 18 V红色闪烁：传感器电源电压过载
额定工作电压	18 ... 30 V
额定电压	24 V DC
额定电流	4 A
电流消耗	类型 80 mA
接口类型	IO-Link
IO-Link 修正	1.1
设备配置文件	识别和诊断 - I&D
设备 ID	0x0F0201 (983553)
传输速率	COM 3 (230.4 kBaud)
最小循环时间	2 ms
过程数据位宽	输入 4 字节输出 4 字节
SIO 模式支持	无
兼容主端口类型	A
编号/类型	16 数字量输入 5 线 PNP，直流，由 US 供电类型 1，符合 IEC 61131-2 标准
传感器电源	取决于 IO-Link 主设备，最大 500 mA 每个模块
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 61000-6-2:2005、EN 61000-6-4:2007+A1:2011	指令 2014/30/EUEN 61000-6-2:2005、EN 61000-6-4:2007+A1:2011
指令 2014/30/EU	EN 61000-6-2:2005、EN 61000-6-4:2007+A1:2011
防护等级	EN 60529:2000
现场总线标准	类型 1，符合 IEC 61131-2 标准
发射干扰	EN 61000-6-2:2005
抗扰度	EN 61000-6-4:2007+A1:2011
耐冲击性	EN 61131-2:2004
环境温度	-20 ... 70 °C (-4 ... 158 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
相对湿度	最大 95 %
海拔高度	0 ... 2000 m
耐冲击和抗振	50 g，11 ms，所有轴
抗振性	15 g / 5 ... 500 Hz
污染程度	3
防护等级	IP65 / IP67/ IP69K

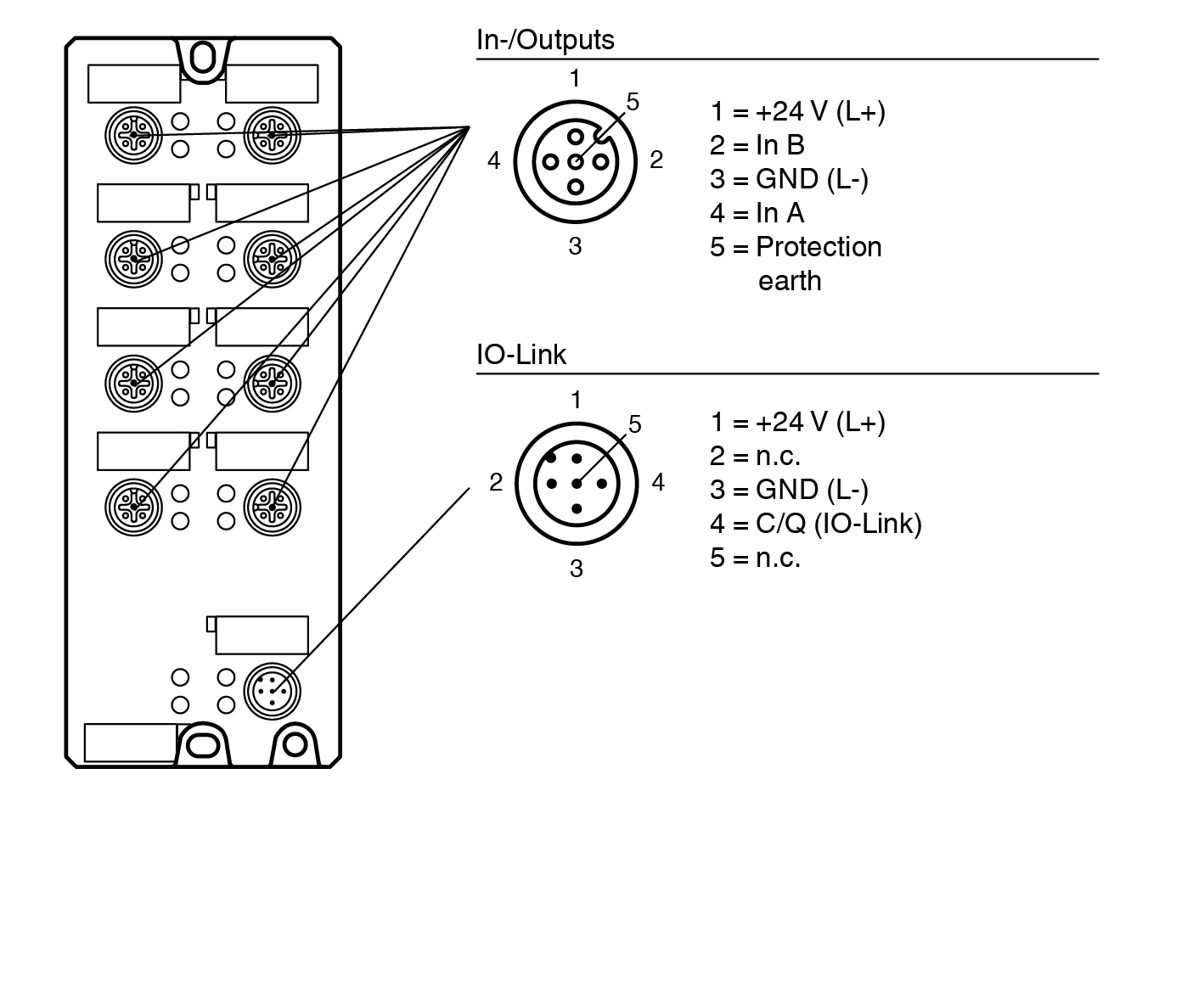

连接	电源/IO-Link M12，A 码输入/输出 M12，A 码
材料	材料
触点铜锡合金，镀金铜镍合金，镀金外壳压铸锌塑料零件PA密封件FKM	触点铜锡合金，镀金铜镍合金，镀金外壳压铸锌塑料零件PA密封件FKM
质量	390 g

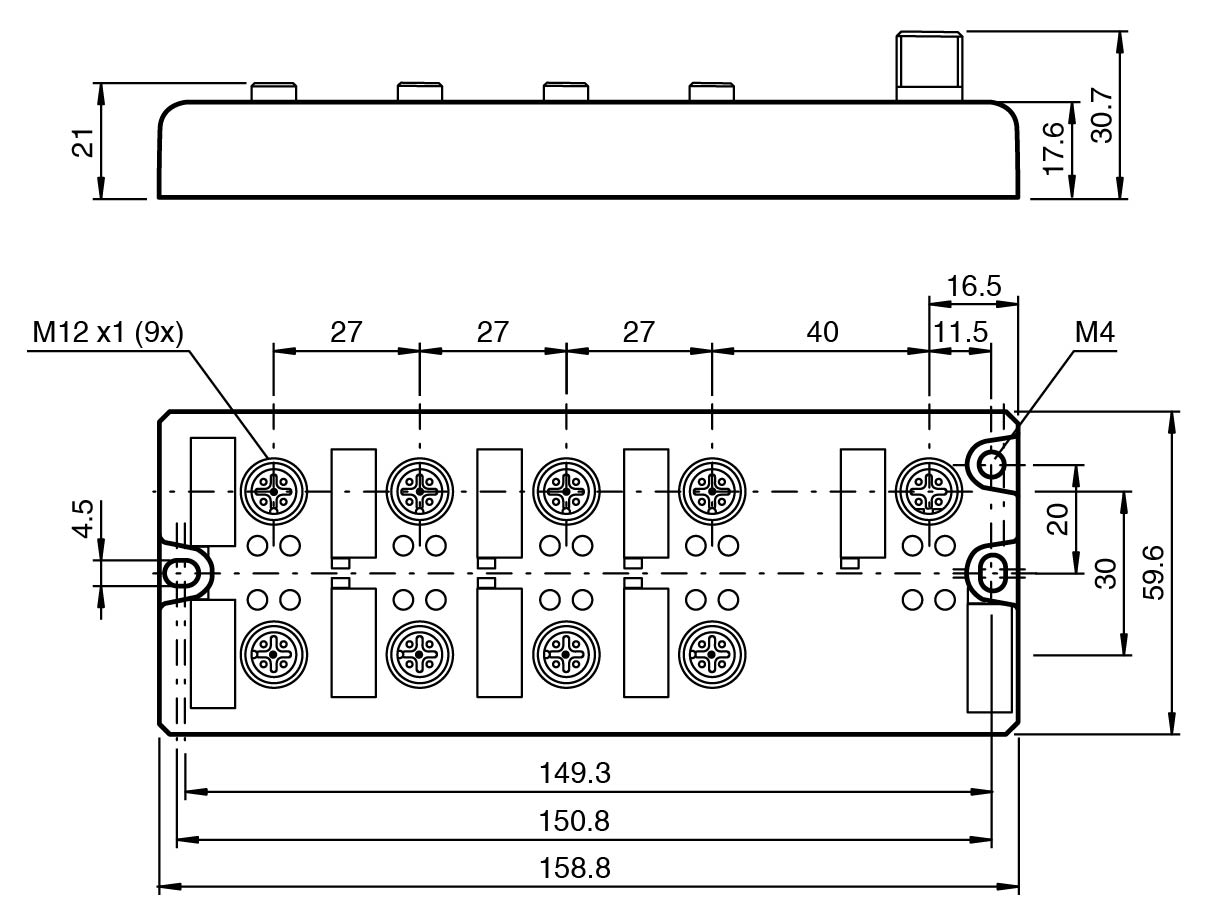

尺寸	尺寸
高度200 mm宽度59,6 mm长度21 mm	高度200 mm宽度59,6 mm长度21 mm
结构类型	现场外壳
触点	铜锡合金，镀金铜镍合金，镀金
外壳	压铸锌
塑料零件	PA
密封件	FKM
高度	200 mm
宽度	59,6 mm
长度	21 mm
