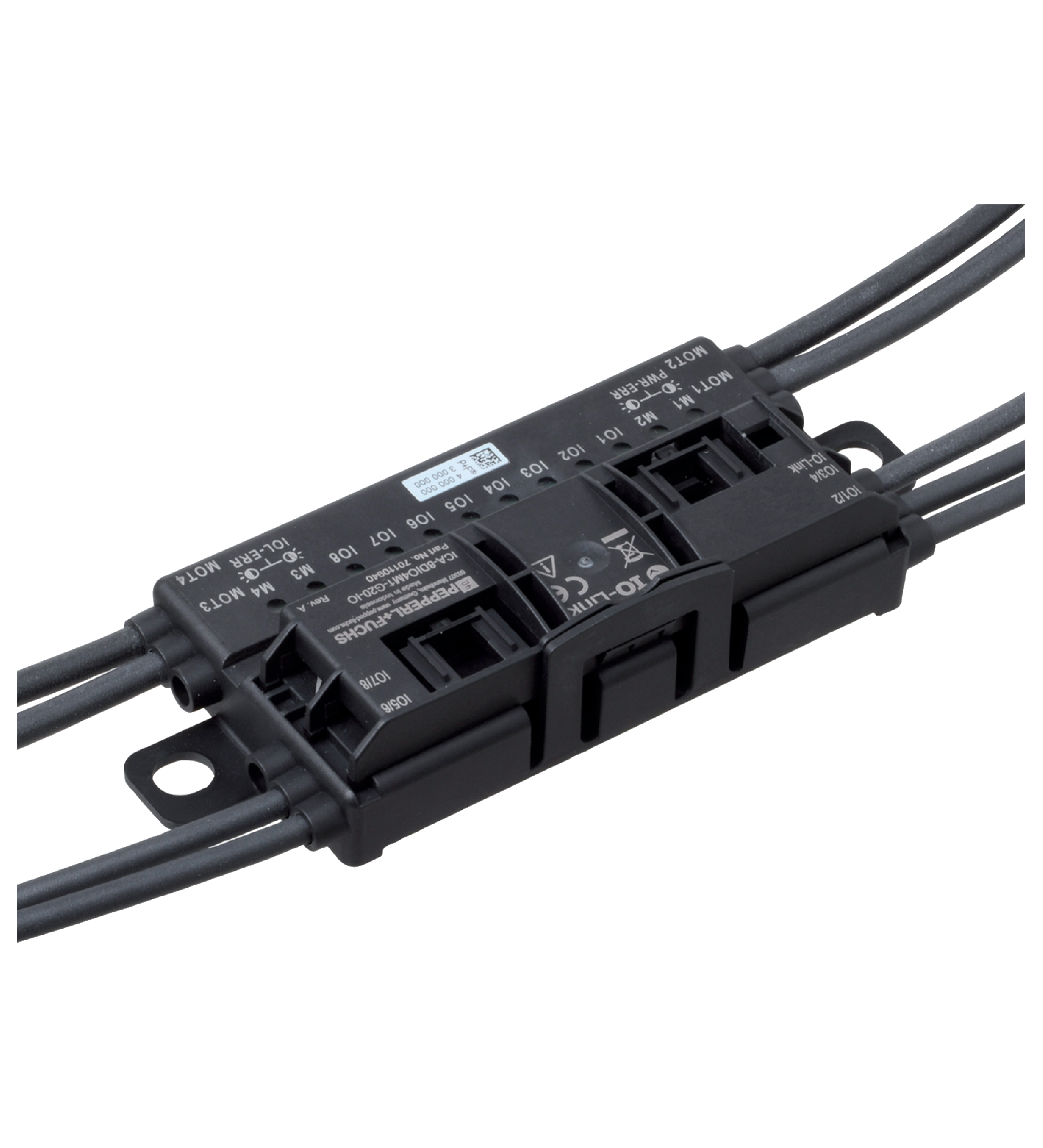

TECHNICAL DATA
规格参数
通用规格
| UL 文件编号 | E223772 |
|---|---|
| 平均无故障时间 | 149 a |
| 绿色 LED | <--, -->：IO1..8 / IO9..16 灯组指示 |
| 黄色/红色 LED | IO1 ...IO16：输入/输出状态，IO-Link 状态 |
| 工作电压 | 18 ... 30 V DC，PELV 最大电源电流限制 4 A |
| 空载电流 | ≤ 25 mA |
| 工作电流 | 最大 4 A |
| 接口类型 | IO-Link |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 识别和诊断 - I&D 固件更新 |
| 过程数据 | 输入 3 Byte - 输入信号 16 Bit - 诊断信号 5 Bit 输出 2 Byte - 输出信号 16 Bit |
| 供应商 ID | 1 (0x0001) |
| 设备 ID | 985345 (0x0F0901) |
| 数据传输速率 | COM 3 (230.4 kBaud) |
| 最小循环时间 | 1 ms |
| SIO 模式支持 | 无 |
| 兼容主端口类型 | A 类 |
| 编号/类型 | 16 用于 3 线传感器的输入 (PNP)，直流 (IO1 ... IO16) |
| 电源 | 自 IO-Link |
| 电流负载容量 | 200 mA ，过载和短路保护 |
| 输入电流 | ≤ 5 mA （内部限制） |
| 开关点 | 类型 3，依据 IEC 61131-2 |
| 编号/类型 | 16 个电子输出端，PNP (IO1 … IO16)，过载保护和短路保护 |
| 电源 | 自 IO-Link |
| 电压 | ≥ (UB - 1.5 V) |
| 电流 | 200 mA 每路输出 |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 61326-1:2013 EN 55011:2016 | 指令 2014/30/EUEN 61326-1:2013 EN 55011:2016 |
| 指令 2014/30/EU | EN 61326-1:2013 EN 55011:2016 |
| 防护等级 | EN 60529:2000 |
| 输入 | EN 61131-2:2007 |
| 通信接口 | IEC 61131-9:2013 / IO-Link V1.1.3 |
| 发射干扰 | EN 61000-6-4:2007 |
| 抗扰度 | EN 61000-6-2:2005、EN 61326-1:2006 |
| UL 认证 | UL 61010-1、UL 61010-2-201 一般用途直流负载规格/直流先导负载 防护等级未经 UL 测试，而是由倍加福 SE 公司测试 |
| 环境温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 存储温度 | -30 ... 85 °C (-22 ... 185 °F) |
| 相对湿度 | 85 % 无凝露 |
| 气候条件 | 仅供室内使用 |
| 海拔高度 | ≤ 5000 m 高于 MSL |
| 耐冲击和抗振 | 30 g，11 ms，6 个空间方向，3 次 10 g 的撞击，16 ms，6 个空间方向，1000 次撞击 |
| 抗振性 | 0,35 mm / 5 g 5 ... 500 Hz |
| 污染程度 | 2 |
| 防护等级 | IP67，符合 EN 60529 标准 |

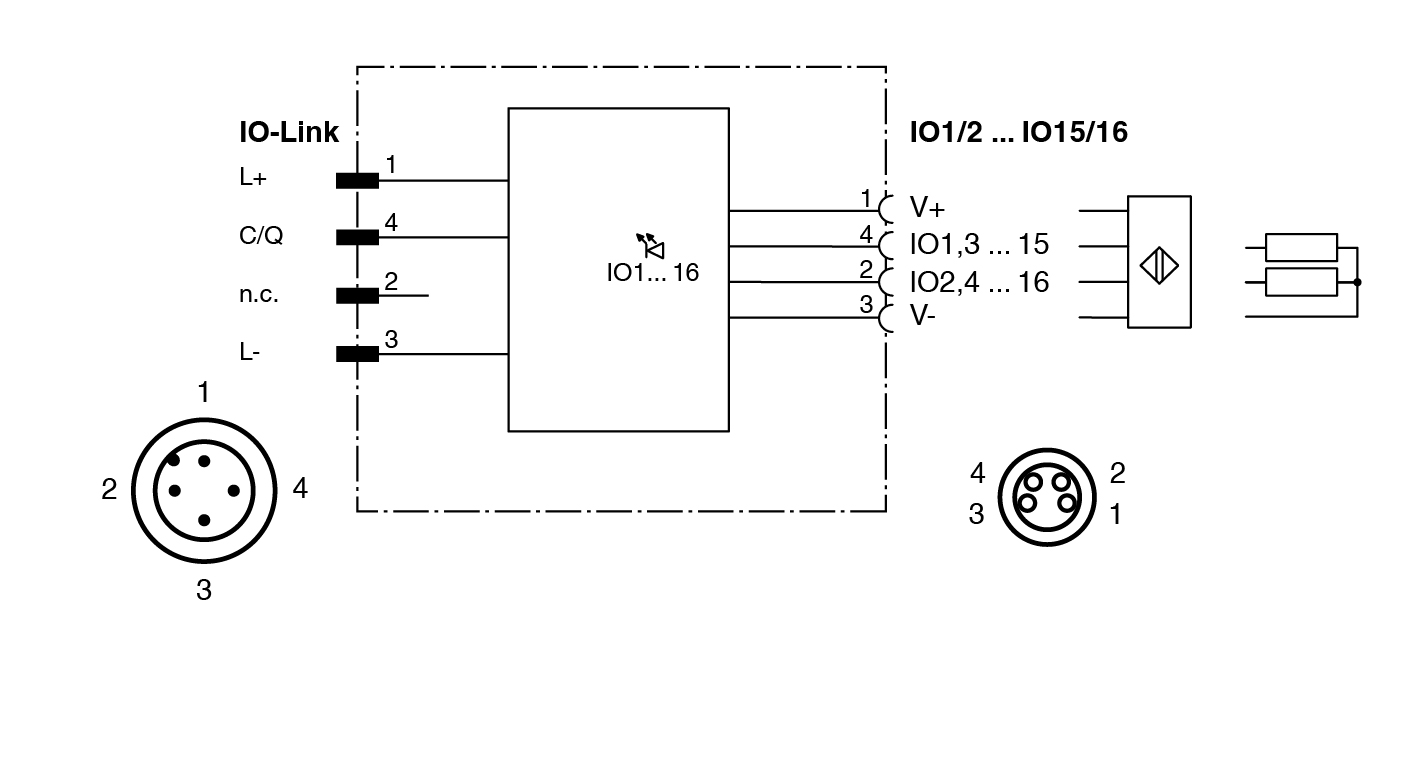

| 连接 | IO-Link：M12 圆形插接头，符合 EN 61076-2-101 标准，LM 型（4 针，接头触点，螺纹接合，A 型）母头连接器：LF 型或类似IO：M8 圆形插接头，符合 EN 61076-2-104 标准，LF 型（4 针，衬套触点，螺纹接合，A 型）对接连接器：LM 类型或类似 |
| 质量 | 310 g |
| 尺寸 | 尺寸 |

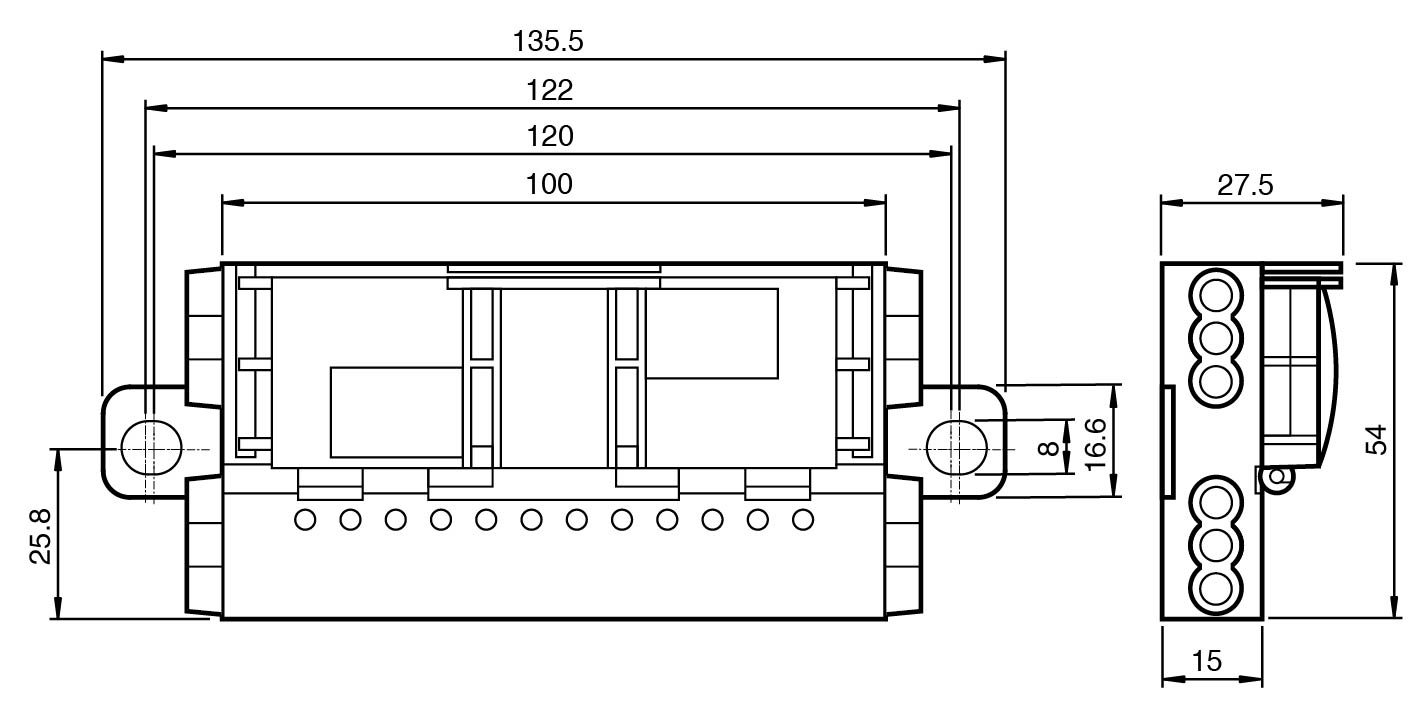

| 高度27,5 mm宽度131,5 mm长度54 mm | 高度27,5 mm宽度131,5 mm长度54 mm |
| 安装 | 2 个夹子，带 ∅ 8 mm 钻孔 必须使用两个凸耳将模块固定到坚固的连续表面上 |
| 电缆长度 | 1 m (IO-Link)0.2 m (IO1/2，IO15/16)，0.3 m (IO3/4，IO13/14)0.4 m (IO5/6，IO11/12)；0.5 m (IO7/8，IO9/10)最大 10 m |
| 高度 | 27,5 mm |
| 宽度 | 131,5 mm |
| 长度 | 54 mm |
