产品数据表
IO-Link Parameter Datasheet ICA-8DIO-CB10-IO
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
指示灯/操作方法
| LED PWR | 绿色 LED： 闪烁并带有短间歇 (1 Hz) - IO-Link 模式 |
|---|---|
| LED OL | 传感器电源过载；红色 LED |
| LED IO | 切换状态/过载（输入/输出）；8 LED 黄色/红色黄色：输入/输出激活红色：输出过载 |
| 工作电压 | 18 ... 30 V DC，PELV |
| 空载电流 | 最大 25 mA |
| 工作电流 | 最大 2 A |
| 防护等级 | III |
| 接口类型 | IO-Link |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 识别和诊断 - I&D |
| 过程数据 | 输入 2 Byte - 输入信号 8 Bit - 诊断信号 4 Bit 输出 2 Byte - 输出信号 8 Bit - 特殊功能 8 Bit |
| 供应商 ID | 1 (0x0001) |
| 设备 ID | 984577 (0x0F0601) |
| 数据传输速率 | COM 3 (230.4 kBaud) |
| 最小循环时间 | 1 ms |
| SIO 模式支持 | 无 |
| 兼容主端口类型 | A 类 ， B 类 |

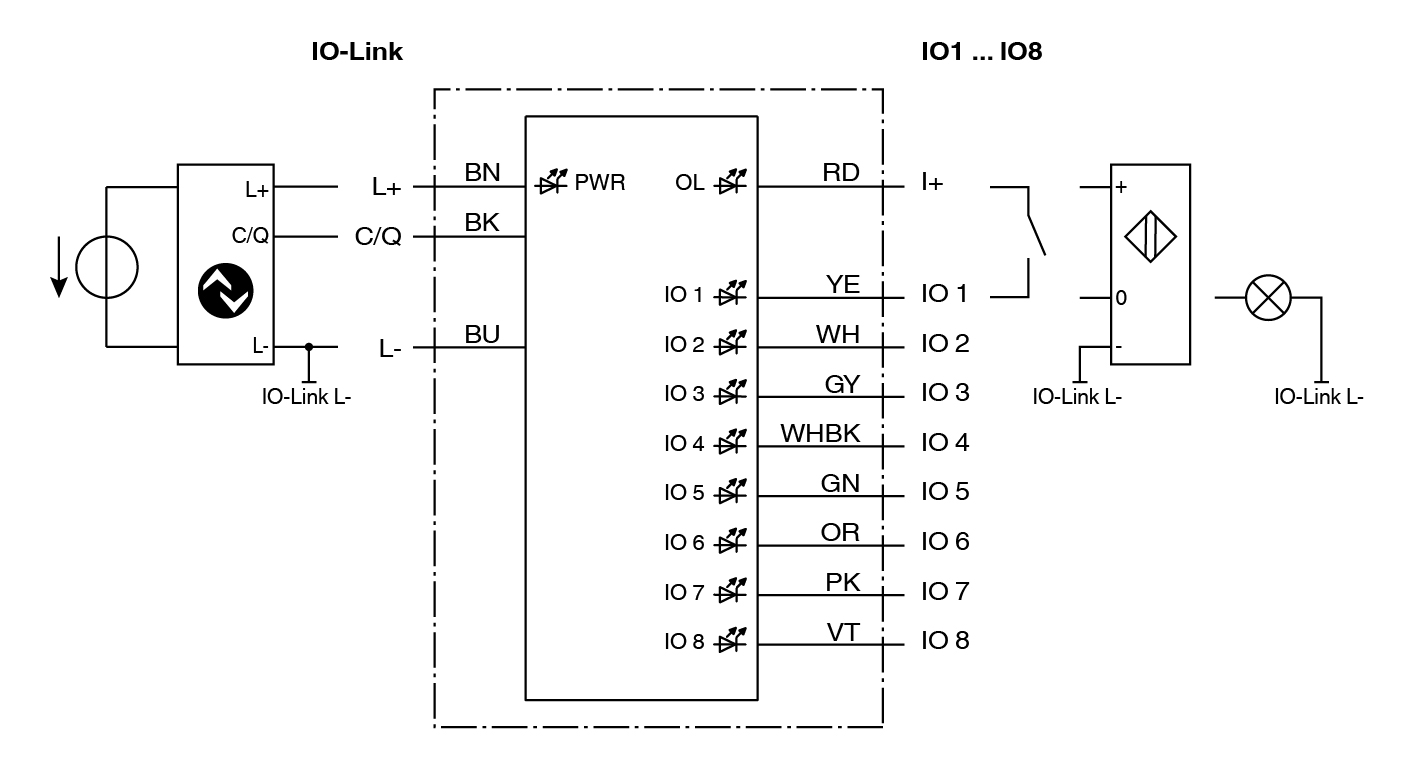

| 编号/类型 | 8 用于 3 线传感器的输入 (PNP)，直流 (IO1 ...IO8) |
| 电源 | 自 IO-Link |
| 电压 | 18 ... 30 V |
| 电流负载容量 | 400 mA ，过载和短路保护 |
| 输入电流 | ≤ 5 mA （内部限制） |
| 开关点 | 类型 1，符合 IEC 61131-2 标准 |
| 编号/类型 | 8 个电子输出端，PNP (IO1 … IO8)，过载保护和短路保护 |
| 电源 | 自 IO-Link |
| 电压 | ≥ (UB - 1.5 V) |
| 电流 | 200 mA 每路输出 |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 61326-1:2013 EN 55011:2016 | 指令 2014/30/EUEN 61326-1:2013 EN 55011:2016 |
| 指令 2014/30/EU | EN 61326-1:2013 EN 55011:2016 |
| 防护等级 | EN 60529:2000 |
| 现场总线标准 | EN 61131-9:2013 |
| 输入 | EN 61131-2:2007 |
| 通信接口 | IEC 61131-9 / IO-Link V1.1.3 |
| 发射干扰 | EN 61000-6-4:2007 |
| 抗扰度 | EN 61000-6-2:2005、EN 61326-1:2006 |
| UL 认证 | 防护等级 IP20 不包括在 UL 认证中。防护等级由 Pepper+Fuchs 测试。 |
| 环境温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 相对湿度 | 85 % 无凝露 |
| 气候条件 | 仅供室内使用 |
| 海拔高度 | ≤ 5000 m 高于 MSL |
| 耐冲击和抗振 | 30 g，11 ms，6 个空间方向，3 次 10 g 的撞击，16 ms，6 个空间方向，1000 次撞击 |
| 抗振性 | 0,35 mm / 5 g 5 ... 500 Hz |
| 污染程度 | 2 |
| 防护等级 | IP20，符合 EN 60529 标准 |
| 连接 | 200 mm，PVC 缆线 0.5 mm2 |
| 材料 | 材料 |
| 外壳聚酰胺热熔胶 | 外壳聚酰胺热熔胶 |
| 质量 | 33 g |

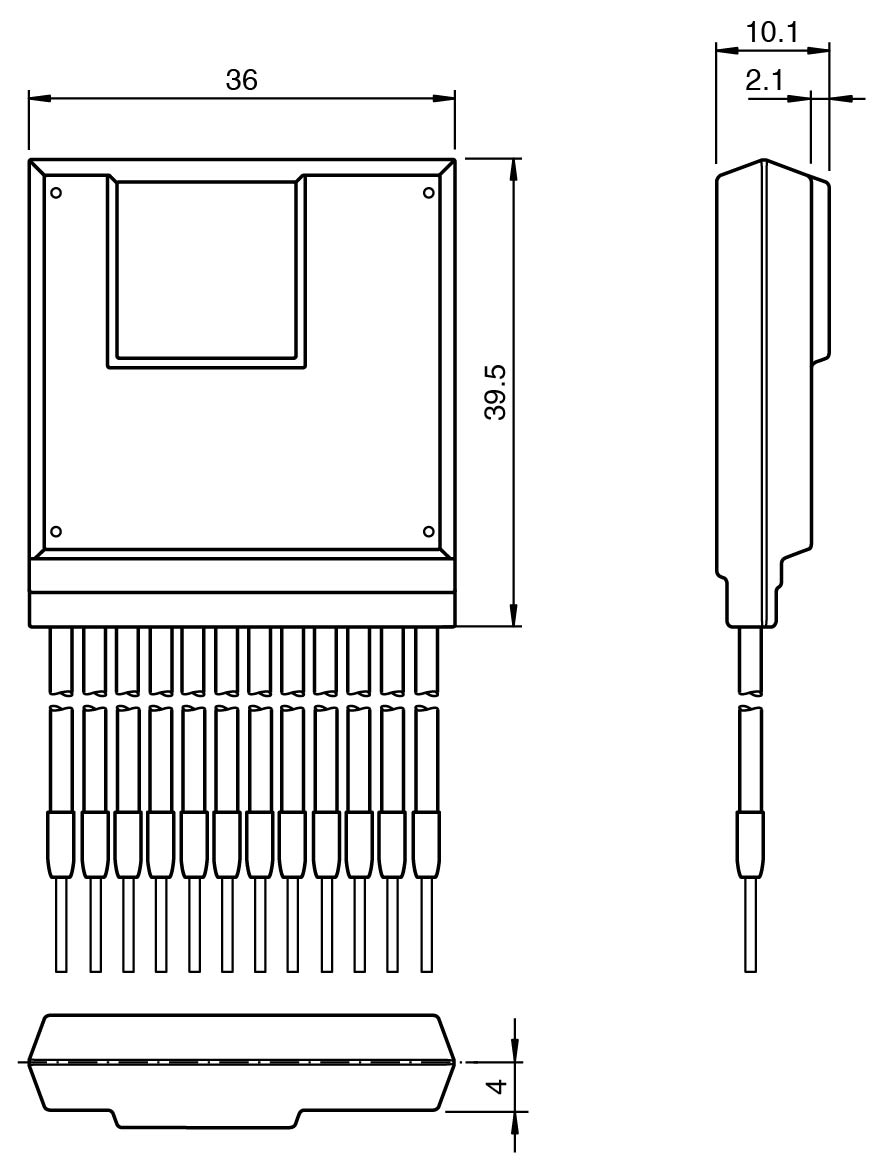

| 尺寸 | 尺寸 |
| 高度10 mm宽度36 mm长度39,5 mm | 高度10 mm宽度36 mm长度39,5 mm |
| 注意 | 此设备免维护。 如果不按照制造商规定的方法使用设备，那么设备的防护性能可能降低。 |
| 外壳 | 聚酰胺热熔胶 |
| 高度 | 10 mm |
| 宽度 | 36 mm |
| 长度 | 39,5 mm |
