产品数据表

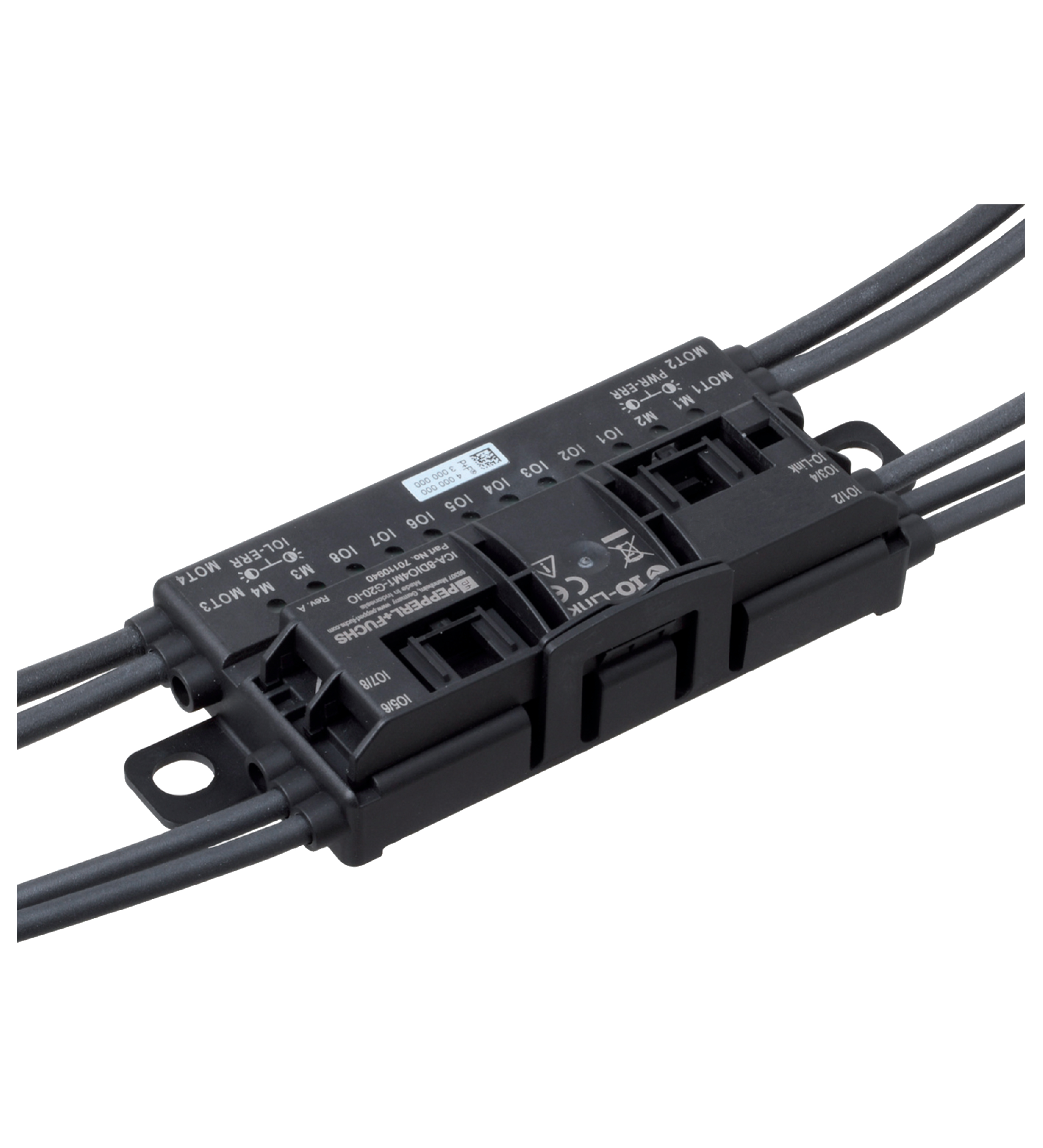

IO-Link Parameter Datasheet ICA-8IO-4M4-G20-IO-P14 (EXT)
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| UL 文件编号 | E223772 “仅用于 NFPA 79 应用” |
|---|---|
| 平均无故障时间 | 90 a |
| 兼容滚子电动机 | Interroll EC310 Interroll EC5000 24 V AI (20 W / 35 W / 50 W) Interroll EC5000 48 V AI (20 W / 35 W / 50 W) Rulmeca BL3 Itoh Denki PM500XK Itoh Denki PM500XC PULSEROLLER Senergy-IDC MTA MRD50（A 接口，24 V 至 40 W） MTA MRD50（A 接口，48 V 至 44 W） WWL R-*-H + CE23XX Conveline RM50 Mambaroll 内置驱动导轮 50 UniDrive ONE |
| 黄色/红色 LED | IO1 ...IO8：输入，输出，IO-Link 状态M1 ...M4：电机状态 |
| 辅助电源 | 18 ...56 V DC PELV 最大 10 A 最大电源电流限制 30 A对于 UL：Z 型微型断路器，符合 UL 1077 标准，最大 20 A，必需 |
| 工作电压 | 18 ... 30 V DC，PELV 最大电源电流限制 4 A |
| 空载电流 | ≤ 25 mA |
| 工作电流 | 最大 2,5 A |
| 接口类型 | IO-Link |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 识别和诊断 - I&D 固件更新 |
| 过程数据 | 6 字节输出，8 字节输入（小数据图像） |
| 供应商 ID | 1 (0x0001) |
| 设备 ID | 984068 (0x0F0404) (STD) - 默认984067 (0x0F0403) (EXT) |
| 数据传输速率 | COM 3 (230.4 kBaud) |
| 最小循环时间 | 1,2 ms （小数据图像） 2 ms （大数据图像） |
| SIO 模式支持 | 无 |
| 兼容主端口类型 | A 类 |
| 编号/类型 | 8 用于 3 线传感器的输入 (PNP)，直流 (IO1 ...IO8) |
| 电源 | 自 IO-Link |
| 电流负载容量 | 200 mA 通过连接 IO1/2 ... IO7/8 ，过载和短路保护 |
| 输入电流 | ≤ 5 mA （内部限制） |
| 开关点 | 类型 3，依据 IEC 61131-2 |
| 编号/类型 | 8 个电子输出端，PNP (IO1 … IO8)，过载保护和短路保护 |
| 电源 | 自 IO-Link |
| 电流 | 200 mA 每路输出 |
| 电压 | ≥ (Ue - 1.5 V) |
| 编号/类型 | 4 个直流滚子电机输出端 (MOT1 ...MOT4) |
| 电源 | 通过 UPWR |
| 电流负载容量 | 3,5 A （连续）， 5 A (< 2 s)，每个电机最大 7.5 A (< 0.3 s) 总电流（连续）每个设备最大 10 A (TB ≤ 50 °C)每个设备最大 6 A (TB ≤ 60 °C) |
| 过载保护 | 保险丝 4 A，每个电机 I2t = 122.5 A2s |
| 信号电平 | 速度：US = 0.3 … 10 V，无负载运行Ri = 5.6 kΩ，RLOAD ≥ 35 kΩ 旋转方向：PNP 数字输出UD 低 = 高电阻UD 高 ≥ 12 VRi = 5.6 kΩ，RLOAD ≥ 15 kΩ |
| 故障等级 | 电机故障：NPN 数字输入端0（无错误）≥ 125µA1（错误）≤ 25µA |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 61000-6-2:2005-08 EN 61000-6-4:2007-01 EN 61000-6-4/A1:2011-02 | 指令 2014/30/EUEN 61000-6-2:2005-08 EN 61000-6-4:2007-01 EN 61000-6-4/A1:2011-02 |
| 指令 2014/30/EU | EN 61000-6-2:2005-08 EN 61000-6-4:2007-01 EN 61000-6-4/A1:2011-02 |
| 防护等级 | EN 60529:2000 |
| 输入 | EN 61131-2:2007 |
| 通信接口 | IEC 61131-9 / IO-Link V1.1.3 |
| 发射干扰 | EN 61000-6-4:2007 |
| 抗扰度 | EN 61000-6-2:2005、EN 61326-1:2006 |
| UL 认证 | O1...O8（输出 1）： 一般用途直流负载规格/直流先导负载 防护等级未经 UL 测试，而是由倍加福 SE 公司测试 |
| 环境温度 | -25 ... 60 °C (-13 ... 140 °F) |
| 存储温度 | -30 ... 85 °C (-22 ... 185 °F) |
| 相对湿度 | 85 % 无凝露 |
| 气候条件 | 仅供室内使用 |
| 海拔高度 | ≤ 5000 m 高于 MSL |
| 耐冲击和抗振 | 30 g，11 ms，6 个空间方向，3 次 10 g 的撞击，16 ms，6 个空间方向，1000 次撞击 |
| 抗振性 | 0,35 mm / 5 g 5 ... 500 Hz |
| 污染程度 | 2 |
| 防护等级 | IP67，符合 EN 60529 标准 |

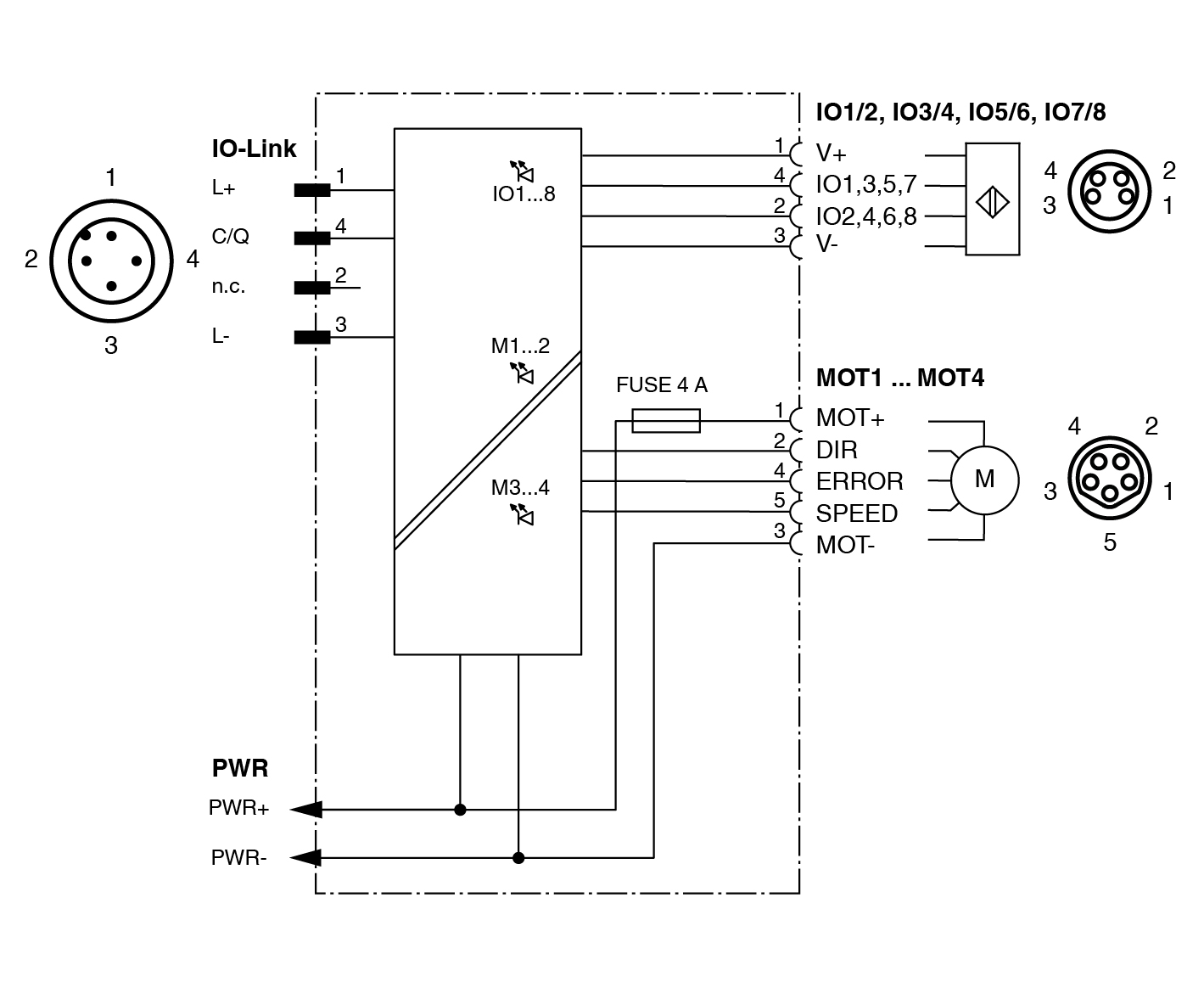

| 连接 | 24 V/48 V 电源 (PWR)：穿刺技术，黑色或灰色扁平缆线IO-Link：M12 圆形插接头，符合 EN 61076-2-101 标准，LM 型（4 针，接头触点，螺纹接合，A 型）母头连接器：LF 型或类似输入/输出端 (IO)，电机 (MOT)：M8 圆形插接头，符合 EN 61076-2-104 标准IO：LF 型（4 针，衬套触点，螺纹接合，A 型）母头连接器：LM 型或类似MOT：NF 型（5 针，衬套触点，卡入锁定，B 型）母头连接器：NM 型或类似 |
| 质量 | 390 g |

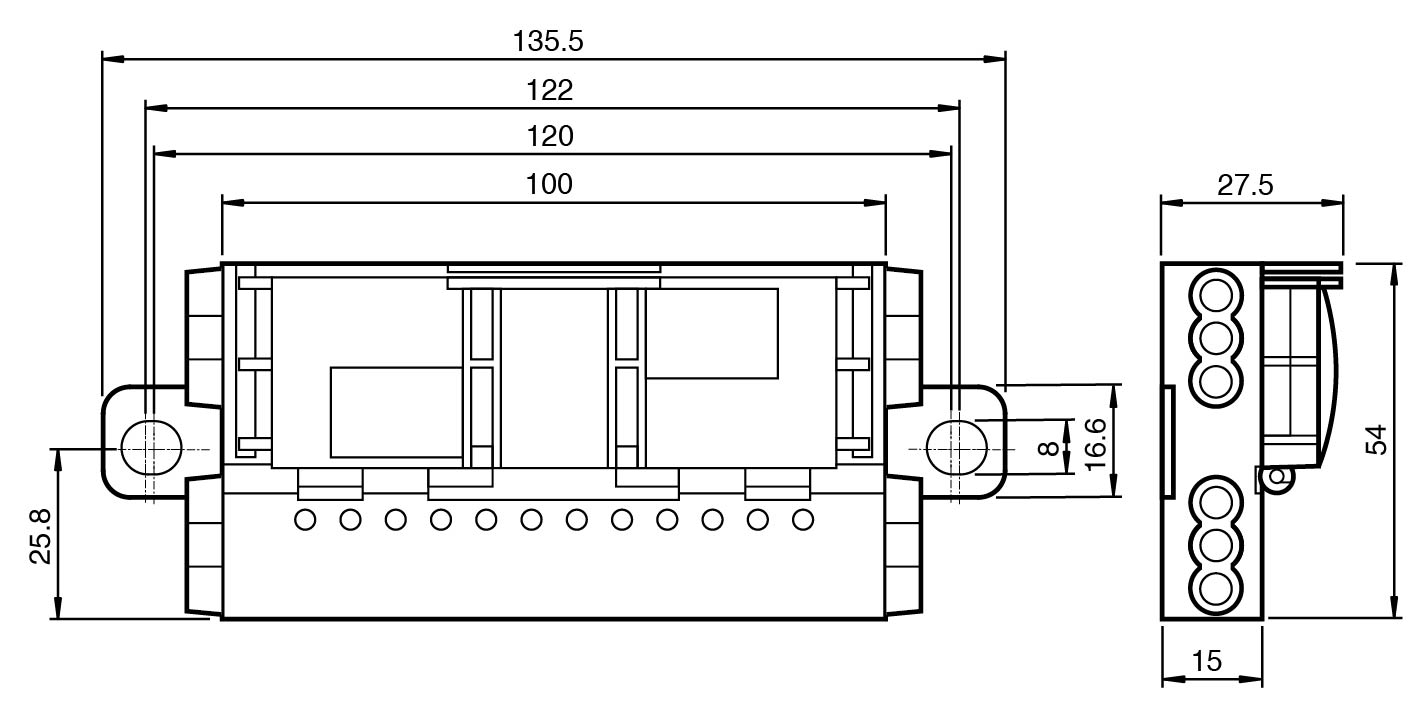

| 尺寸 | 尺寸 |
| 高度27,5 mm宽度131,5 mm长度54 mm | 高度27,5 mm宽度131,5 mm长度54 mm |
| 安装 | 2 个夹子，带 ∅ 8 mm 钻孔 必须使用两个凸耳将模块固定到坚固的连续表面上 |
| 电缆长度 | 1 m (IO-Link)1.5 m (IO1/2，IO7/8)，0.8 m (IO3/4，IO5/6)1.0 m (MOT1，MOT4)；0.4 m (MOT2，MOT3) 最大 10 m |
| 注意 | 扁平缆线的布线具有可实现 100 个致动循环的设计 |
| 高度 | 27,5 mm |
| 宽度 | 131,5 mm |
| 长度 | 54 mm |
