产品数据表
IO-Link Parameter Datasheet ICA-AO-I/U-IO-V1
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| UL 文件编号 | E223772 |
|---|---|
| MTTFd | 246 a |
| LED 1 | 设备状态，诊断 |
| LED 2 | IO-Link 状态 |
| 额定工作电压 | 18 ... 30 V |
| 额定电压 | 24 V DC |
| 额定电流 | 230 mA |
| 电流消耗 | 类型 30 mA |
| 浪涌保护 | 类别 II |
| 接口类型 | IO-Link |
| IO-Link 修正 | 1.1 |
| 设备 ID | 0x0F0502 (984322) |
| 传输速率 | COM 2 (38.4 kb/s) |
| 最小循环时间 | 2,3 ms |
| 过程数据位宽 | 16 位/2 字节 |
| SIO 模式支持 | 无 |
| 兼容主端口类型 | A、B |
| 编号/类型 | 1 路模拟量输出，适用于带模拟量输入的执行器 |
| 分辨率 | ADC： 24 位 过程数据： 16 位 |
| 准确度 | 0.1 % FS 在 25 °C 时 |
| 测量范围 | 电流输出或电压输出，可配置： 0 mA…20 mA4 mA…20 mA0 V…10 V-10 V…10 V |
| 传感器电源 | 17 … 29.8 V DC ≤ 200 mA |
| 输出滤波器 | 过程数据的平均值确定，可进行参数设定 |
| 温度影响 | 45 ppm/°K |
| 采样速率 | max. 200 Hz |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 61000-6-2:2005、EN 61000-6-4:2007+A1:2011 | 指令 2014/30/EUEN 61000-6-2:2005、EN 61000-6-4:2007+A1:2011 |
| 指令 2014/30/EU | EN 61000-6-2:2005、EN 61000-6-4:2007+A1:2011 |
| 防护等级 | EN 60529:2000 |
| 现场总线标准 | IEC 61131-9 / IO-Link V1.1 |
| 发射干扰 | EN 61000-6-4 |
| 抗扰度 | EN 61000-4-2、EN 61000-4-3、EN 61000-4-4、EN 61000-4-6 |
| 耐冲击性 | EN 60068，第 2-6 部分、第 2-27 部分 |
| 环境温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 相对湿度 | 最大 85 % |
| 气候条件 | 耐候等级 3K3 |
| 海拔高度 | 0 ... 2000 m |
| 耐冲击和抗振 | 50 g，11 ms，所有轴 |
| 污染程度 | 3 |
| 防护等级 | IP67 |
| 连接 | IO-Link M12，A 码 输入 M12，A 码 |
| 材料 | 材料 |
| 触点锌，镀铜镍外壳塑料 PC + PBT | 触点锌，镀铜镍外壳塑料 PC + PBT |
| 质量 | 44 g |

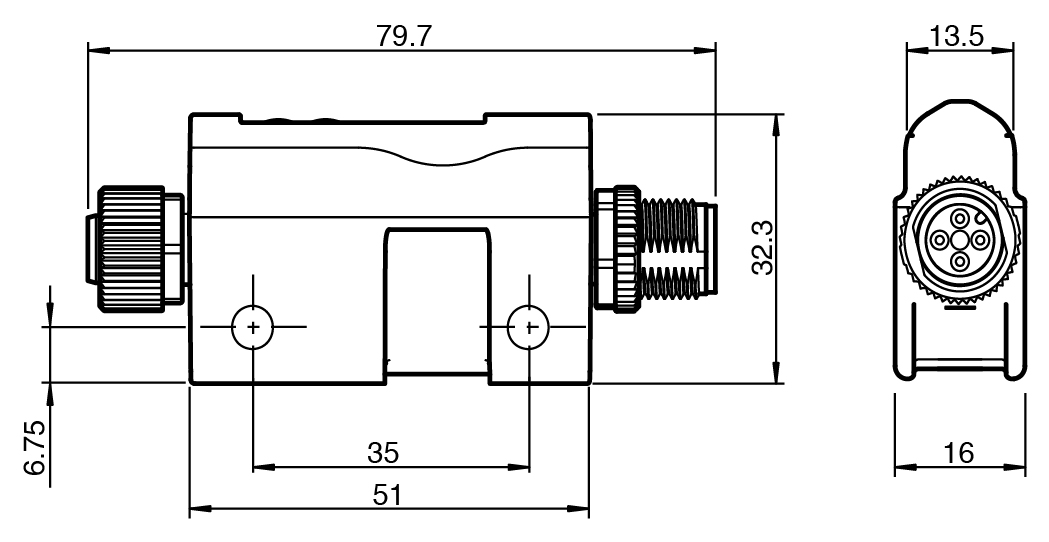

| 尺寸 | 尺寸 |
| 高度32,3 mm宽度16 mm长度79,7 mm | 高度32,3 mm宽度16 mm长度79,7 mm |
| 结构类型 | 现场外壳 |
| 触点 | 锌，镀铜镍 |
| 外壳 | 塑料 PC + PBT |
| 高度 | 32,3 mm |
| 宽度 | 16 mm |
| 长度 | 79,7 mm |
