产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 光源类型 | LED 灯颜色：MC > 1 000 000 种颜色，可通过 IO-Link 进行配置 信号模式：闪烁、频闪、常亮 |
|---|---|
| 信号类型 | 多音，10 音，可调 在 1 m 距离处的最大音量为 85 dB 音量可调 |
| 颜色 | 黑色 |
| 频率 | 可配置闪光频率 |
| 绝缘电压 | Ui = 50 V / Uimp = 330 V |
| 额定工作电压 | 24 V DC ±20% |
| 额定工作电流 | 55 mA |
| 浪涌保护 | 类别 I |
| 浪涌电流 | 350 mA |
| 接口类型 | IO-Link ( 通过 C/Q = 针脚 4 ) |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 识别和诊断 - I&D 固件更新 |
| 过程数据 | 输出 8 字节- 灯光 = 6 字节- 声音 = 2 字节 |
| 供应商 ID | 1 (0x0001) |
| 设备 ID | 983842 (0x0F0322) |
| 传输速率 | COM 2 (38.4 kb/s) |
| 最小循环时间 | 5 ms |
| SIO 模式支持 | 无 |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 61000-6-2:2005-08 EN 61000-6-4:2007-01 EN 61000-6-4/A1:2011-02 | 指令 2014/30/EUEN 61000-6-2:2005-08 EN 61000-6-4:2007-01 EN 61000-6-4/A1:2011-02 |
| 指令 2014/30/EU | EN 61000-6-2:2005-08 EN 61000-6-4:2007-01 EN 61000-6-4/A1:2011-02 |
| 通信接口 | IEC 61131-9 / IO-Link V1.1.3 |
| 发射干扰 | EN 61000-6-4:2007-01 EN 61000-6-4/A1:2011-02 |
| 环境温度 | -20 ... 50 °C (-4 ... 122 °F) |
| 污染程度 | 3 个（连接区内 2 个） |
| 防护等级 | IP65 / IP69K |
| 防护等级 | 3 |
| 材料 | PC |
| 安装 | 嵌入式照明器 |
| 质量 | 66 g |

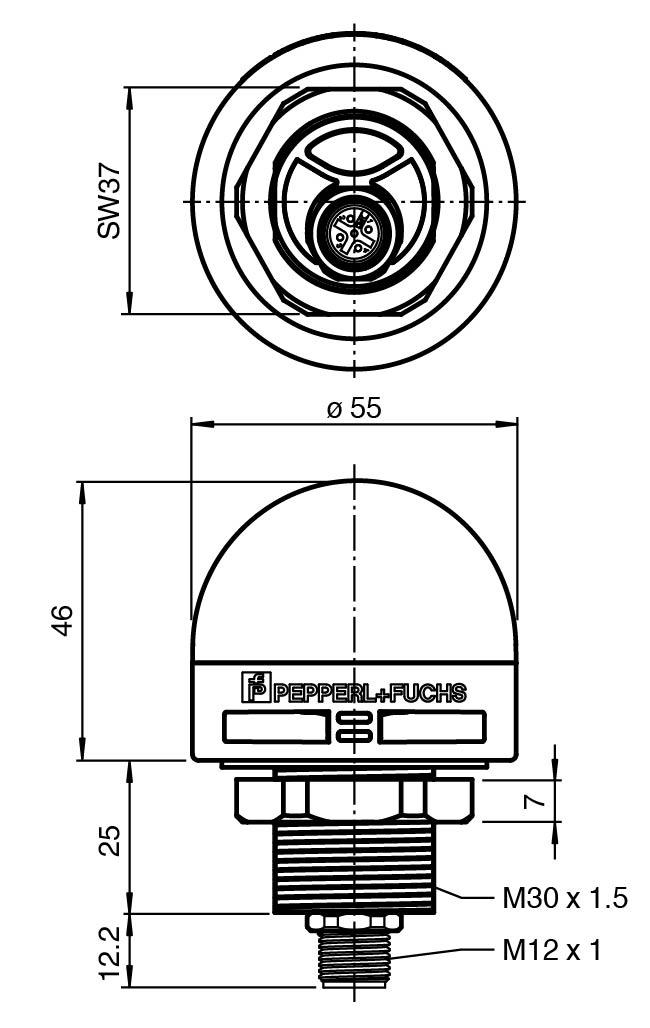

| 尺寸 | 尺寸 |
| 高度71 mm直径55 mm | 高度71 mm直径55 mm |
| 可行的连接 | M12 插头，4 针 |
| 使用寿命 | 发光：最多 50,000 小时声音：至少 5000 小时 |
| 高度 | 71 mm |
| 直径 | 55 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
