产品数据表
Parameter Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 光源类型 | LED 灯颜色：MC > 1 000 000 种颜色，可通过 IO-Link 进行配置 信号模式：闪烁、闪光、常亮、双闪、三闪、全向 |
|---|---|
| 信号类型 | 多音，10 音，可调 在 1 m 距离处的最大音量为 105 dB调整范围为 80 ... 105 dB |
| UL 文件编号 | E223176 |
| 颜色 | 黑色 |
| 频率 | 可配置闪光频率 |
| 绝缘电压 | Ui = 50 V / Uimp = 330 V |
| 额定工作电压 | 24 V DC ±20% |
| 额定工作电流 | 290 mA |
| 浪涌保护 | 类别 I |
| 浪涌电流 | 800 mA |

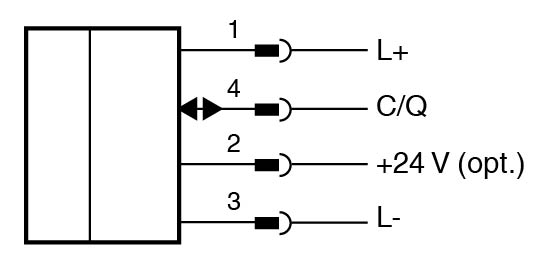

| 接口类型 | IO-Link ( 通过 C/Q = 针脚 4 ) |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 识别和诊断 - I&D 固件更新 |
| 过程数据 | 输出 3 字节- 光照 = 16 位- 声音 = 8 位 |
| 供应商 ID | 1 (0x0001) |
| 设备 ID | 983826 (0x0F0312) |
| 传输速率 | COM 3 (230.4 kBaud) |
| 最小循环时间 | 6 ms |
| SIO 模式支持 | 无 |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 61000-6-2:2005-08 EN 61000-6-4:2007-01 EN 61000-6-4/A1:2011-02 | 指令 2014/30/EUEN 61000-6-2:2005-08 EN 61000-6-4:2007-01 EN 61000-6-4/A1:2011-02 |
| 指令 2014/30/EU | EN 61000-6-2:2005-08 EN 61000-6-4:2007-01 EN 61000-6-4/A1:2011-02 |
| 通信接口 | IEC 61131-9 / IO-Link V1.1.3 |
| 发射干扰 | EN 61000-6-4:2007-01 EN 61000-6-4/A1:2011-02 |
| 环境温度 | -30 ... 60 °C (-22 ... 140 °F) |
| 污染程度 | 3 |
| 防护等级 | IP66 / IP69K |
| 防护等级 | 3 |
| 材料 | PC |
| 安装 | 地面安装、管道安装 |
| 质量 | 570 g |
| 尺寸 | 尺寸 |
| 高度271 mm直径72 mm | 高度271 mm直径72 mm |
| 可行的连接 | M12 插头，4 针 |
| 使用寿命 | 发光：最多 50,000 小时声音：至少 5000 小时 |
| 高度 | 271 mm |
| 直径 | 72 mm |
