TECHNICAL DATA
规格参数
通用规格
| UL 文件编号 | E223772 |
|---|---|
| LED 指示 | 参见手册 |
| 旋转开关 | 设置现场总线协议 |
| 额定工作电压 | 18 ... 30 V |
| 额定电压 | 24 V DC |
| 电流消耗 | 120 mA |
| 电流负载容量 | 最大 2 x 16 A 每个模块 （通过 L 码电源供应环通电流） 总电流：每个模块最大 9 A |
| 电流隔离 | 在 US 和 UL 之间 |
| 接口类型 | 工业以太网 |
| 物理 | M12，D 码 |
| 协议 | 采用媒体冗余协议 (MRP) 的 PROFINET IO 采用设备级环网 (DLR) 的 EtherNet/IP EtherCAT |
| 传输速率 | 10/100 Mbps |
| 编号/类型 | 8 路数字输入 (X1 – X4)，8 路数字输出 (X5 – X8) 输入：2 线、3 线、4 线 PNP，直流，自 US 供电 输出：2 线、3 线、4 线，PNP，直流，由 UL 供电短路保护 |
| 传感器电源 | 最大 200 mA 每个端口 (X1 – X4) 通过 US |
| 输出额定工作电流 | 最大 2 A 每个通道 / 4 A 每个端口 (X5 – X8) 通过 UL |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 61000-6-2:2005、EN 61000-6-4:2007+A1:2011 | 指令 2014/30/EUEN 61000-6-2:2005、EN 61000-6-4:2007+A1:2011 |
| 指令 2014/30/EU | EN 61000-6-2:2005、EN 61000-6-4:2007+A1:2011 |
| 防护等级 | EN 60529:2000 |
| 发射干扰 | EN 61000-6-4:2007+A1:2011 |
| 抗扰度 | EN 61000-6-2:2005 |
| 耐冲击性 | EN 61131-2:2004 |
| 环境温度 | -20 ... 70 °C (-4 ... 158 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 冷启动温度 | -40 °C (-40 °F) |
| 相对湿度 | 最大 95 % |
| 海拔高度 | 0 ... 2000 m |
| 耐冲击和抗振 | 50 g，11 ms，所有轴 |
| 抗振性 | 15 g，5 - 500 Hz |
| 污染程度 | 3 |
| 接触件 | PA |
| 防护等级 | IP65 / IP67/ IP69K |

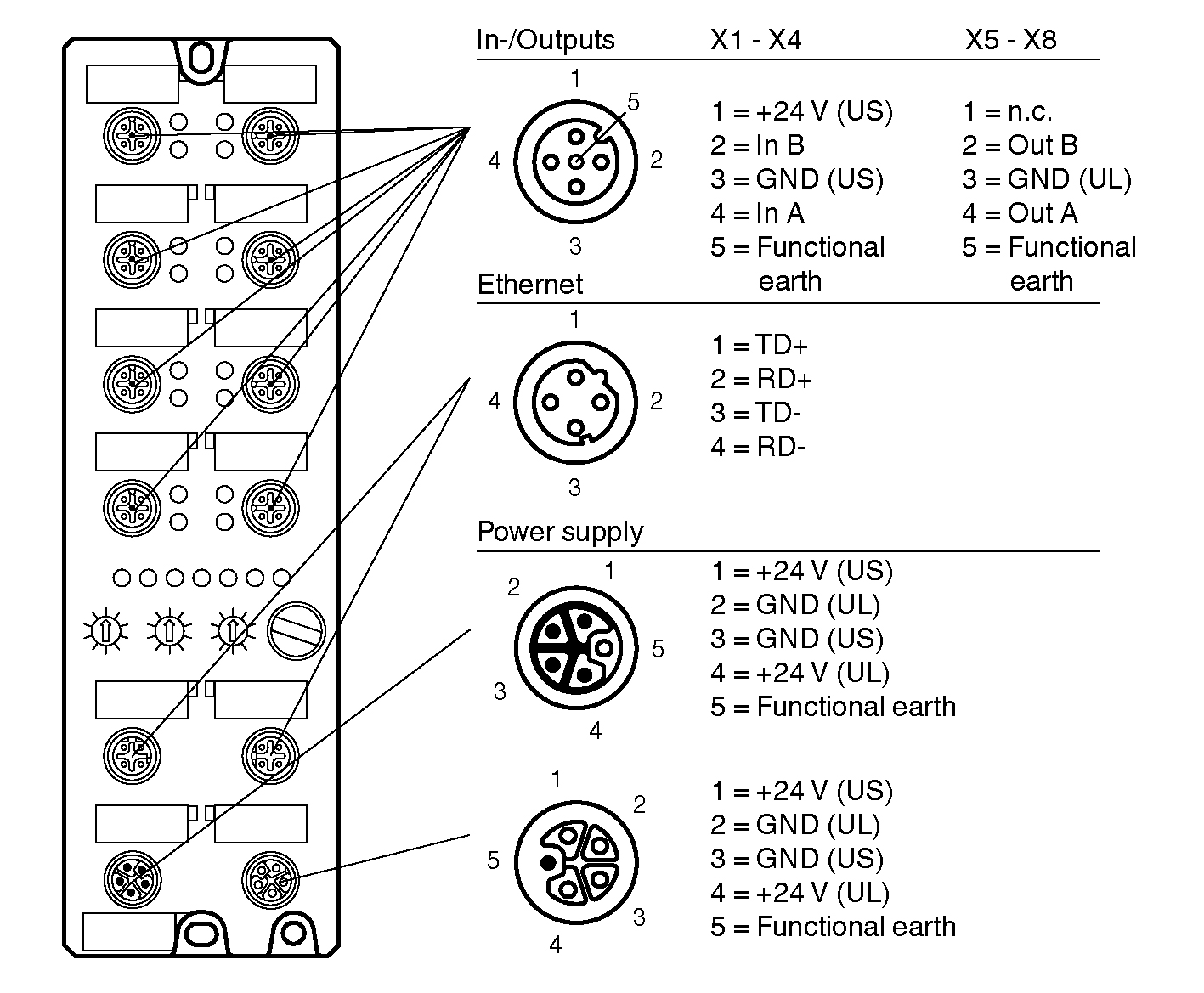

| 连接 | 电源 M12，L 码 现场总线 M12，D 码 输入/输出 M12，A 码 |
| 材料 | 材料 |
| 触点铜锡合金，镀金 铜镍合金，镀金外壳压铸锌密封件FKM | 触点铜锡合金，镀金 铜镍合金，镀金外壳压铸锌密封件FKM |
| 质量 | 500 g |
| 紧固螺丝的紧固扭矩 | 1 Nm |
| 拧紧扭矩，缆线密封接头 | 0,6 Nm |

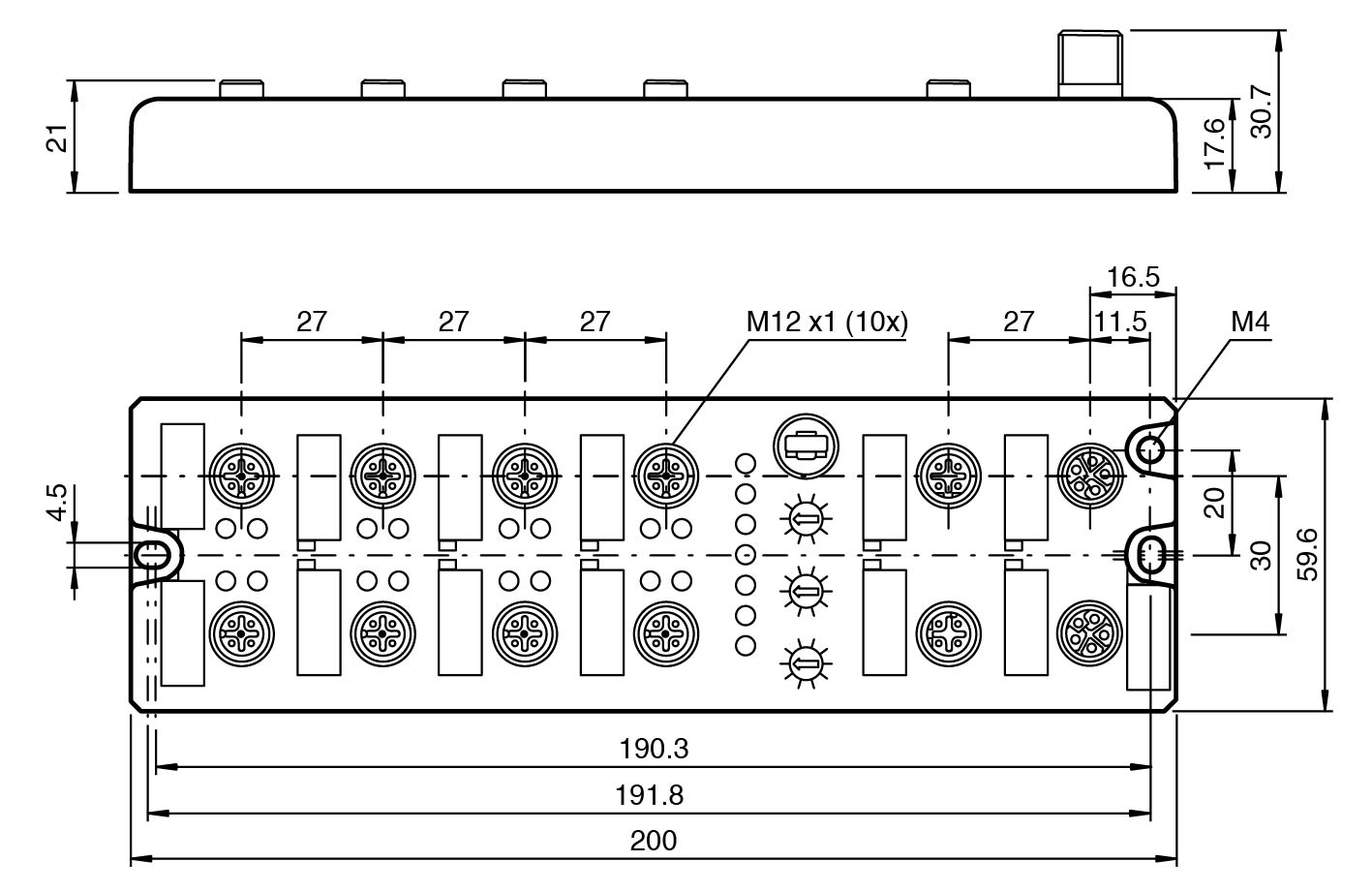

| 尺寸 | 尺寸 |
| 高度200 mm宽度59,6 mm长度21 mm | 高度200 mm宽度59,6 mm长度21 mm |
| 结构类型 | 现场外壳 |
| 夹紧螺丝的拧紧扭矩 | 0,5 Nm |
| 触点 | 铜锡合金，镀金 铜镍合金，镀金 |
| 外壳 | 压铸锌 |
| 密封件 | FKM |
| 高度 | 200 mm |
| 宽度 | 59,6 mm |
| 长度 | 21 mm |
