倍加福

ICE11-8IOL-G60L-V1D

ICE11-8IOL-G60L-V1D IO-Link 主设备

订货号: 70146527
产品分类: IO-Link 基础架构

以太网 IO-Link 模块，带 8 个 IO-Link 端口

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

UL 文件编号	E223772
LED 指示	参见手册
旋转开关	设置现场总线协议
额定工作电压	20 ... 30 V
额定电压	24 V DC (SELV/PELV)
电流消耗	类型 160 mA ± 20 % 在额定电压下
电流负载容量	最大 16 A 每个模块
接口类型	工业以太网
物理	M12，D 码
协议	PROFINET IO ， EtherNet/IP ， EtherCAT ， CC-Link IE 现场基本型， MODBUS TCP
传输速率	快速以太网 10/100 Mbps ，全双工
编号/类型	8 x IO-Link A 类 (X1 – X8)可配置为最大8 个 IO-Link 和 8 路数字输出最大16 路数字输入/输出短路保护
传感器电源	最大 4 A 每个端口 (X1 - X8) 通过 L+（针脚 1）
输出额定工作电流	最大 500 mA 每个端口 (X1 - X8) 通过 C/Q（通道 A/4 针）每个端口最大 2 A (X1 - X8)，通过 DO（通道 B/2 针）
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 61000-4-2、EN 61000-4-3、EN 61000-4-4、EN 61000-4-5、EN 61000-4-6、EN 55032	指令 2014/30/EUEN 61000-4-2、EN 61000-4-3、EN 61000-4-4、EN 61000-4-5、EN 61000-4-6、EN 55032
指令 2014/30/EU	EN 61000-4-2、EN 61000-4-3、EN 61000-4-4、EN 61000-4-5、EN 61000-4-6、EN 55032
防护等级	EN 60529:2000
现场总线标准	类型 1，符合 IEC 61131-2 标准
耐冲击性	EN 61131-2:2004
UL 认证	UL 认证
最大允许工作电流max. 9 A	最大允许工作电流max. 9 A
最大允许工作电流	max. 9 A
环境温度	-40 ... 70 °C (-40 ... 158 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
相对湿度	最大 95 %
海拔高度	0 ... 2000 m
耐冲击和抗振	50 g，11 ms，所有轴
抗振性	15 g，5 - 500 Hz
污染程度	3
接触件	PA
防护等级	IP65 / IP67/ IP69K

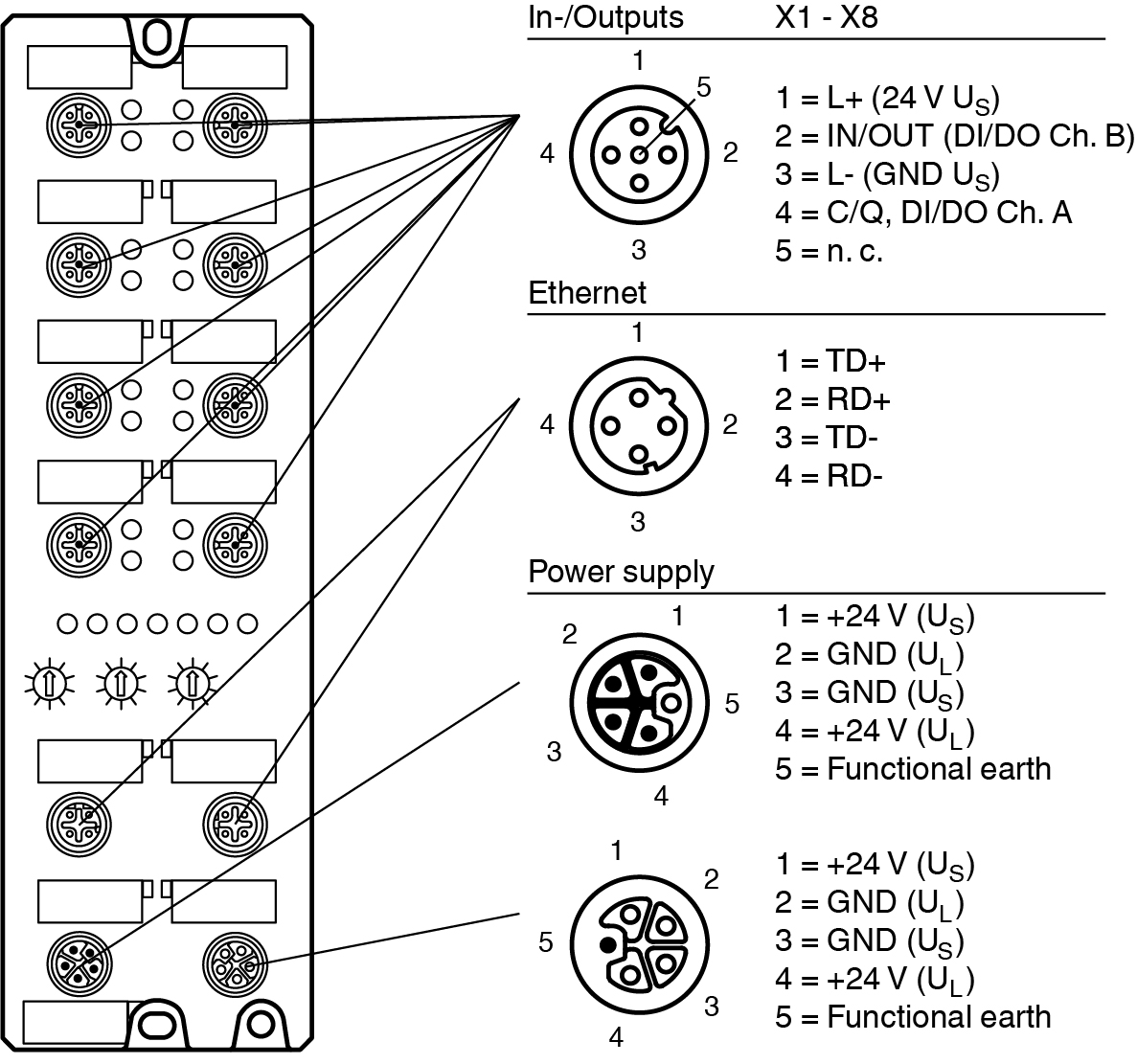

连接	电源 M12，L 码现场总线 M12，D 码输入/输出 M12，A 码
材料	材料
触点铜锡合金，镀金铜镍合金，镀金外壳压铸锌密封件FKM	触点铜锡合金，镀金铜镍合金，镀金外壳压铸锌密封件FKM
质量	480 g
紧固螺丝的紧固扭矩	1 Nm
拧紧扭矩，缆线密封接头	0,5 Nm

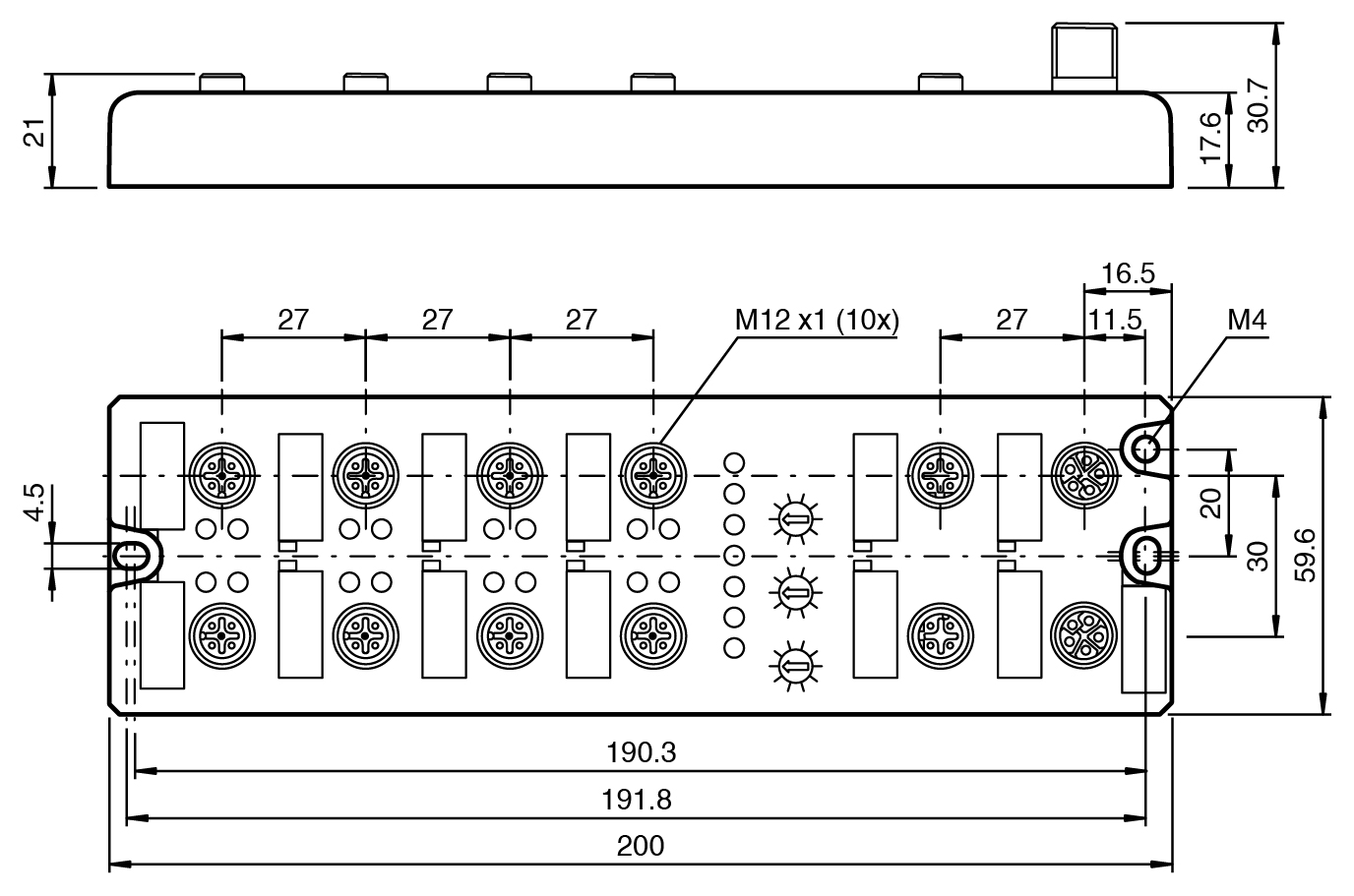

尺寸	尺寸
高度200 mm宽度59,6 mm长度21 mm	高度200 mm宽度59,6 mm长度21 mm
结构类型	现场外壳
夹紧螺丝的拧紧扭矩	0,5 Nm
触点	铜锡合金，镀金铜镍合金，镀金
外壳	压铸锌
密封件	FKM
高度	200 mm
宽度	59,6 mm
长度	21 mm
