倍加福

ICE2-8IOL-K45P-RJ45

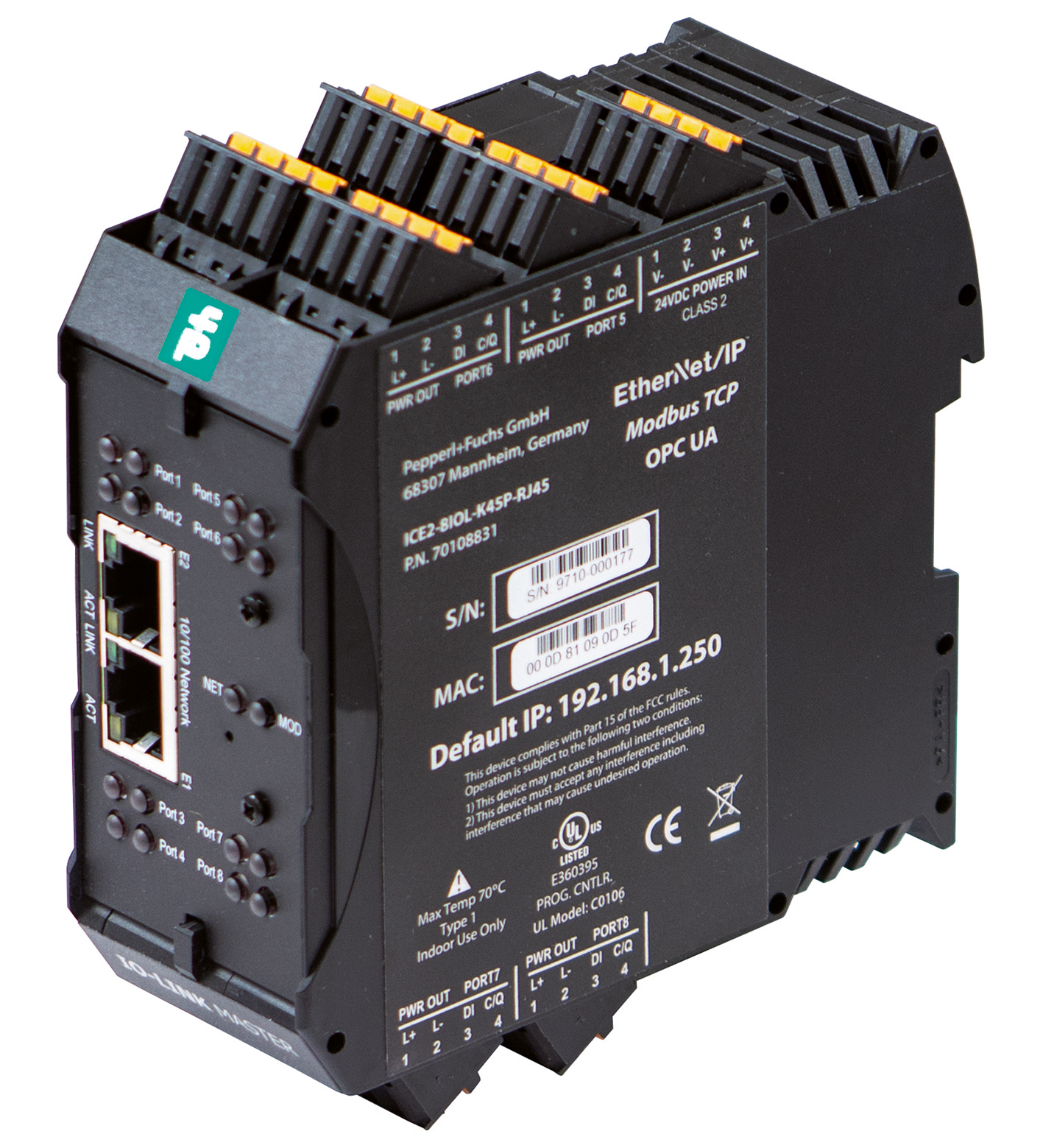

ICE2-8IOL-K45P-RJ45 IO-Link 主设备

订货号: 70108831
产品分类: IO-Link 基础架构

EtherNet/IP IO-Link 主设备，带 8 个输入/输出端，DIN 导轨，推入式连接器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

UL 文件编号	E360395
LED 指示	参见手册
额定工作电压	18 ... 30 V DC
一般信息	冗余电源
额定电压	24 V DC
额定电流	3,7 A
电流消耗	类型 155 mA
电流负载容量	总电流 3,2 A 每个模块
接口类型	工业以太网
物理	RJ45
协议	EtherNet/IP + Modbus TCP + OPC UA + MQTT （包含 Sparkplug B 支架） Modbus 最大 PDI：33 次/秒 OPC UA 最大 PDI 更新率：20 次/秒 MQTT 最大 PDI 更新率：10 次/秒
传输速率	10/100 Mbps

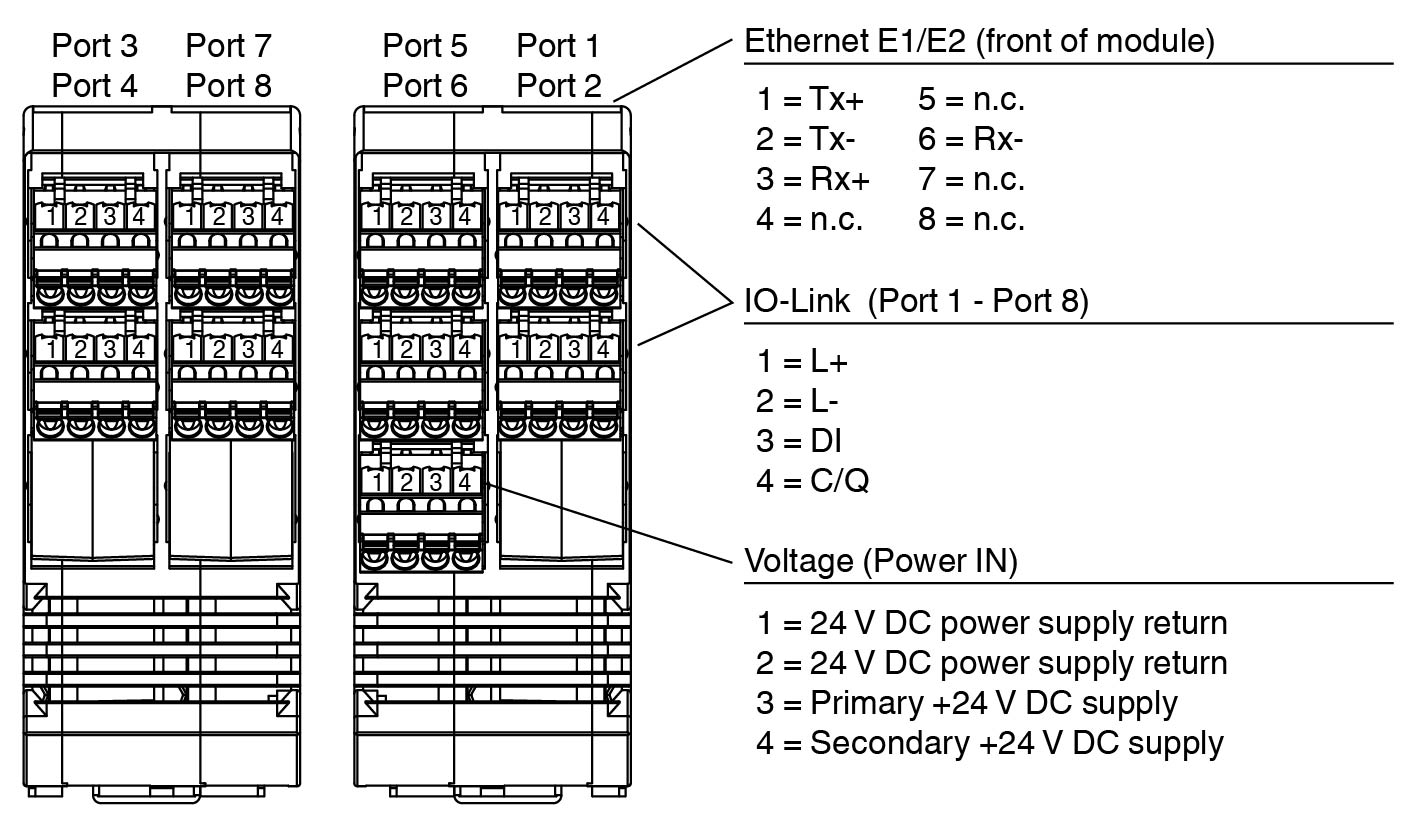

编号/类型	8 x IO-Link A 类(X1 – X8)可配置为：最多 8 路 IO-Link 输入和 8 路数字量输入最多 16 路数字量输入最多 8 路数字量输入和 8 路数字量输出短路保护
传感器电源	最大 200 mA 每个端口通过 L+（针脚 1）
输出额定工作电流	最大 200 mA 每个端口通过 C/Q（针脚 4）
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 61000-6-2 ， EN 61000-6-4	指令 2014/30/EUEN 61000-6-2 ， EN 61000-6-4
指令 2014/30/EU	EN 61000-6-2 ， EN 61000-6-4
防护等级	EN 60529
现场总线标准	类型 1，符合 IEC 61131-2、EN 61131-9 标准
电气安全	CSA C22.2 No. 61010-1-12/CSA C22.2 No. 61010-1-201 UL 61010-1/UL 61010-1-201
发射干扰	EN 61000-6-4、FCC 第 15 部分 B 子部分、ICES-001、AS/NZS CISPR 11
抗扰度	EN 61000-6-2 ， EN 61131-2 ， EN 61131-9
耐冲击性	EN 60068-2-27
环境温度	-40 ... 70 °C (-40 ... 158 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
相对湿度	最大 95 %
海拔高度	0 ... 2000 m
耐冲击和抗振	15g，11ms，半正弦
抗振性	5-8Hz，3.5mm 位移，8.4-150Hz，1.0g 加速度
防护等级	IP20
连接	电源推入式连接器现场总线 RJ45 输入/输出推入式连接器
材料	材料
外壳聚酰胺，UL94V-0	外壳聚酰胺，UL94V-0
质量	250 g

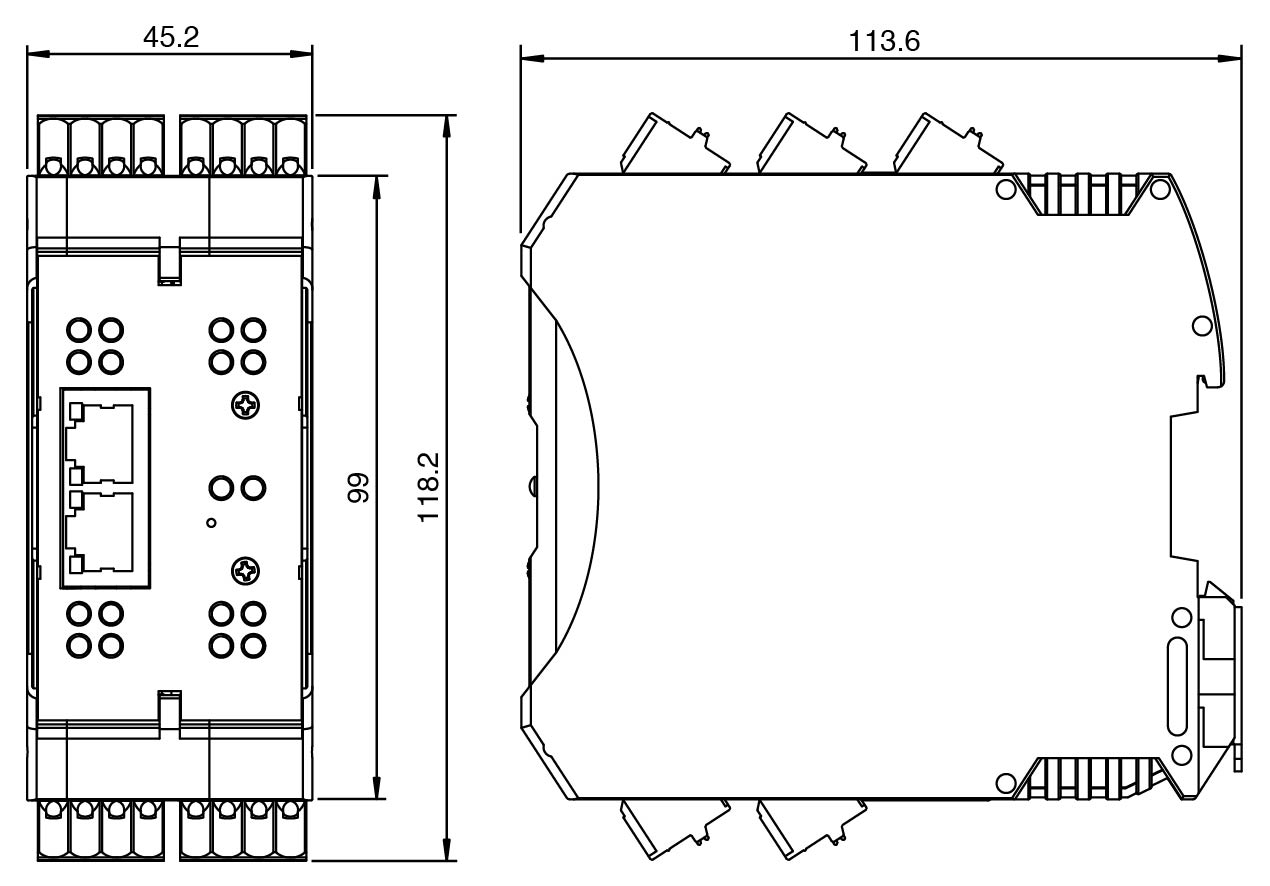

尺寸	尺寸
高度118,2 mm宽度45,2 mm长度113,6 mm	高度118,2 mm宽度45,2 mm长度113,6 mm
结构类型	机柜模块
安装	DIN 安装导轨
外壳	聚酰胺，UL94V-0
高度	118,2 mm
宽度	45,2 mm
长度	113,6 mm

DOCUMENTS & DOWNLOADS

资料与附件

产品数据表 Datasheet

语言：en

已就绪 · 可下载下载文件

STP 三维图纸 3-D

已就绪 · 可下载下载文件
