倍加福

ICE2-8IOL1-G65L-V1D

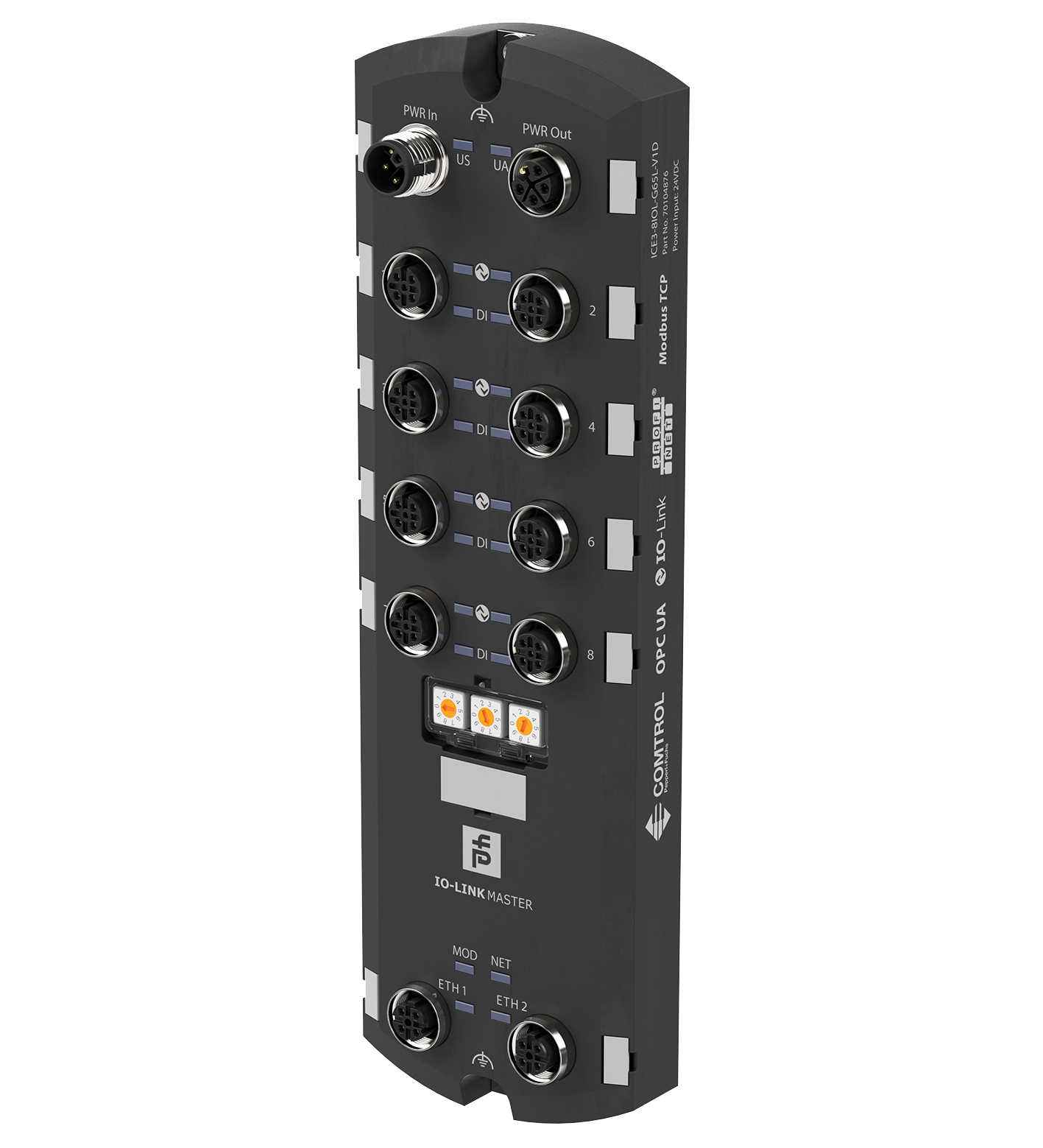

ICE2-8IOL1-G65L-V1D IO-Link 主设备

订货号: 70118644
产品分类: IO-Link 基础架构

EtherNet/IP 和 Modbus IO-Link 主设备，带 4 x IO-Link A 类和 4 x IO-Link B 类端口

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

UL 文件编号	E360395
LED 指示	参见手册
旋转开关	设置 IP 地址
额定工作电压	20 ... 30 V DC
一般信息	M12，L 码
防护等级	要求 PELV 或有限电压电源
额定电压	24 V DC
电流消耗	类型 120 mA
电流负载容量	最大 2 x 16 A 每个模块（通过 L 码电源供应环通电流）总电流：每个模块最大 6.5 A（A 类）总电流：每个模块最大 10.4 A（B 类）
电流隔离	在 US 和 UA 之间
接口类型	工业以太网
物理	M12，D 码
协议	EtherNet/IP + Modbus TCP + OPC UA + MQTT （包含 Sparkplug B 支架） Modbus 最大 PDI：33 次/秒 OPC UA 最大 PDI 更新率：20 次/秒 MQTT 最大 PDI 更新率：10 次/秒
传输速率	10/100 Mbps
编号/类型	4 x IO-Link B 类 (X1 – X4) 和 4 x IO-Link A 类 (X5 – X8) 可配置为：最多 8 路 IO-Link 和 4 路数字输入/输出 + 4 路数字输出最多12 路数字输入和 4 路数字输出最多16 路数字输出短路保护
传感器电源	端口 1 - 8：每端口最大 500 mA，通过 L+（针脚 1）供电
执行器电源	端口 1：最大 3.5A，通过 2L+（针脚 2）供电端口 2-4：最大 2.3A，通过 2L+（针脚 2）供电
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 61000-6-2 ， EN 61000-6-4	指令 2014/30/EUEN 61000-6-2 ， EN 61000-6-4
RoHS	EN IEC 63000:2018
指令 2014/30/EU	EN 61000-6-2 ， EN 61000-6-4
防护等级	EN 60529
现场总线标准	IEC 61131-2
电气安全	CSA C22.2 No. 61010-1-12 UL 61010-1、IEC 61010-2-201
发射干扰	EN 61000-6-4、FCC 第 15 部分 B 子部分、ICES-001、AS/NZS CISPR 11
抗扰度	EN 61000-6-2 ， EN 61131-2 ， EN 61131-9
耐冲击性	EN 60068-2-27
工作温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
相对湿度	最大 95 %
海拔高度	0 ... 2000 m
耐冲击和抗振	15g，11ms，半正弦
防护等级	IP67

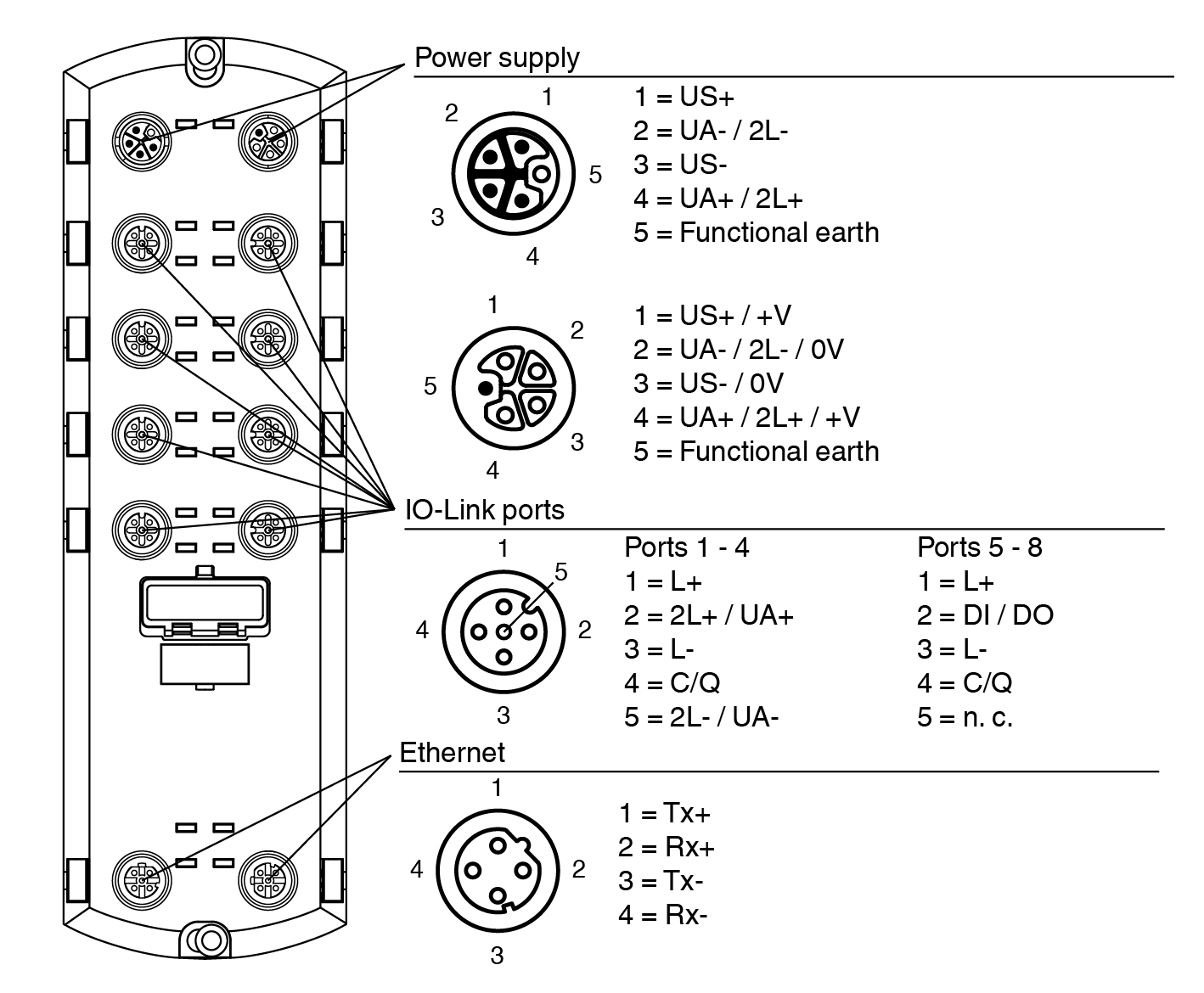

连接	电源 M12，L 码现场总线 M12，D 码输入/输出 M12，A 码
材料	材料
外壳聚酰胺 66 模制	外壳聚酰胺 66 模制
质量	454 g
紧固螺丝的紧固扭矩	8 Nm
拧紧扭矩，缆线密封接头	0,6 Nm

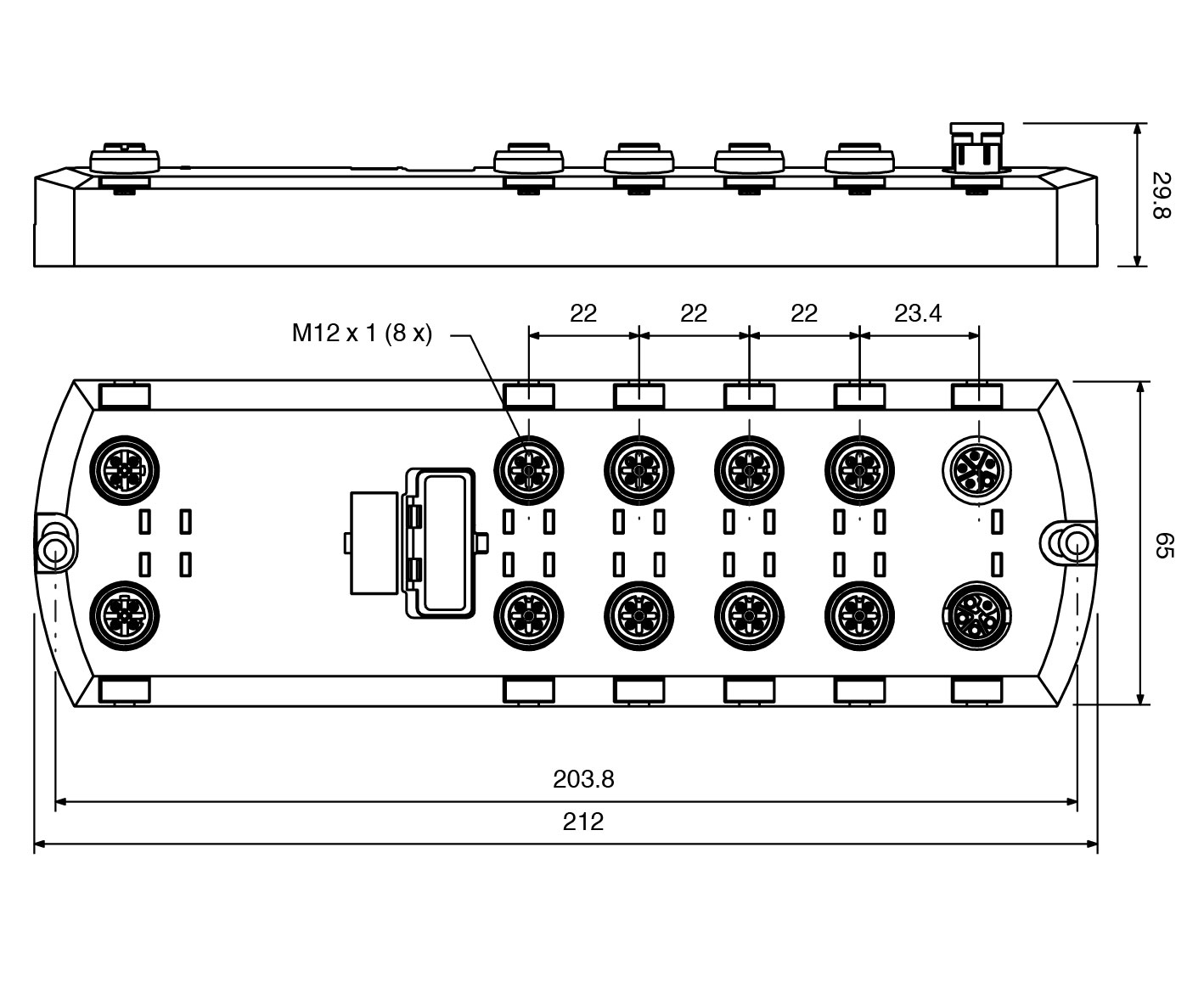

尺寸	65 mm 29,8 mm 212 mm
高度212 mm宽度65 mm长度30 mm	高度212 mm宽度65 mm长度30 mm
安装	机器或面板
外壳	聚酰胺 66 模制
高度	212 mm
宽度	65 mm
长度	30 mm
