倍加福

ICE3-8IOL-G65L-V1D

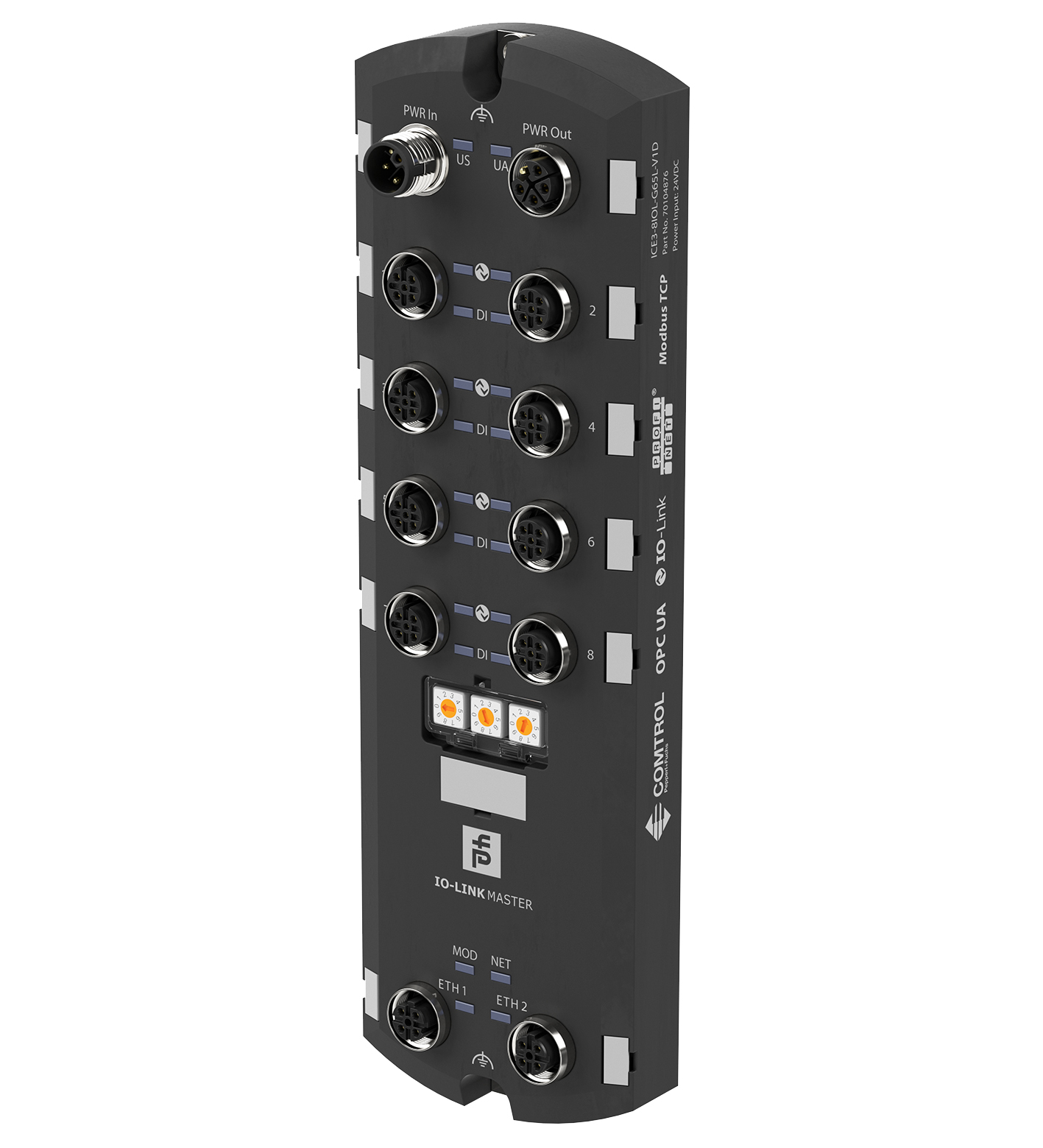

ICE3-8IOL-G65L-V1D IO-Link 主设备

订货号: 70104876
产品分类: IO-Link 基础架构

PROFINET IO IO-Link 主设备，带 8 路输入/输出

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

UL 文件编号	E360395
LED 指示	参见手册
旋转开关	设置 IP 地址
额定工作电压	20 ... 30 V DC
额定电压	24 V DC
电流消耗	类型 120 mA
电流负载容量	最大 2 x 16 A 每个模块（通过 L 码电源供应环通电流）总电流：每个模块最大 6.7 A
电流隔离	在 US 和 UA 之间
接口类型	工业以太网
物理	M12，D 码
协议	采用媒体冗余协议 (MRP) + Modbus TCP + OPC UA + MQTT 的 PROFINET IO （包含 Sparkplug B 支架） Modbus 最大 PDI：33 次/秒 OPC UA 最大 PDI 更新率：20 次/秒 MQTT 最大 PDI 更新率：10 次/秒
传输速率	10/100 Mbps
编号/类型	8 x IO-Link A 类(X1 – X8)可配置为：最多 8 路 IO-Link 输入和 8 路数字量输入最多 16 路数字量输入最多 8 路数字量输入和 8 路数字量输出短路保护
传感器电源	端口 1：最大 1,6 A 通过 L+（针脚 1）端口 3：最大 1 A，通过 L+（针脚 1）端口 2 和 4 – 8：每端口最大 500 mA，通过 L+（针脚 1）
输出额定工作电流	最大 200 mA 每端口，通过 C/Q（针脚 4）
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 61000-6-2 ， EN 61000-6-4	指令 2014/30/EUEN 61000-6-2 ， EN 61000-6-4
指令 2014/30/EU	EN 61000-6-2 ， EN 61000-6-4
防护等级	EN 60529
现场总线标准	类型 1，符合 IEC 61131-2、EN 61131-9 标准
电气安全	CSA C22.2 No. 61010-1-12 UL 61010-1、IEC 61010-2-201
发射干扰	EN 61000-6-4、FCC 第 15 部分 B 子部分、ICES-001、AS/NZS CISPR 11
抗扰度	EN 61000-6-2 ， EN 61131-2 ， EN 61131-9
耐冲击性	EN 60068-2-27
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
相对湿度	最大 95 %
海拔高度	0 ... 2000 m
耐冲击和抗振	15g，11ms，半正弦
防护等级	IP67

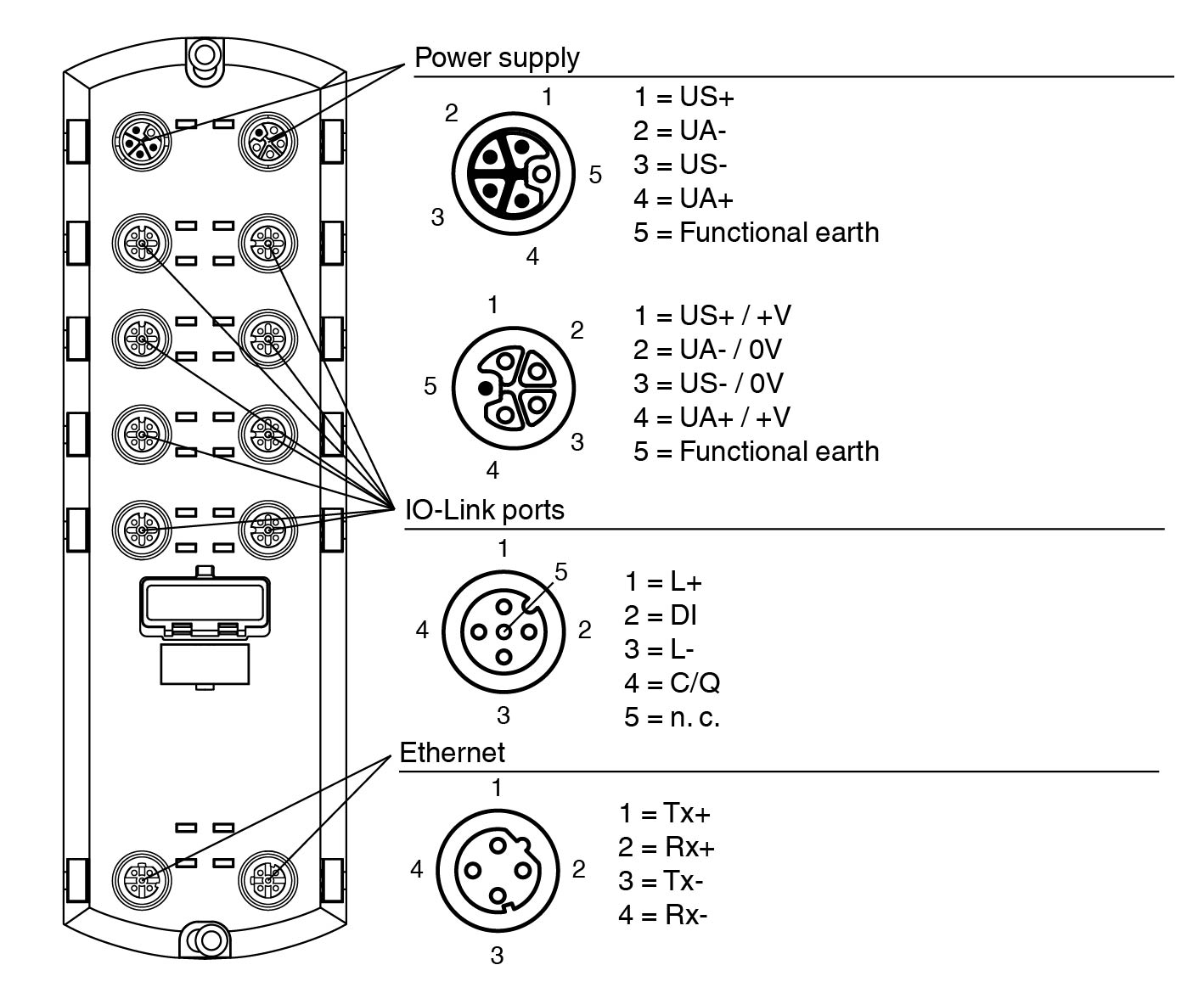

连接	电源 M12，L 码现场总线 M12，D 码输入/输出 M12，A 码
材料	材料
外壳聚酰胺 66 模制	外壳聚酰胺 66 模制
质量	454 g
紧固螺丝的紧固扭矩	8 Nm
拧紧扭矩，缆线密封接头	0,6 Nm

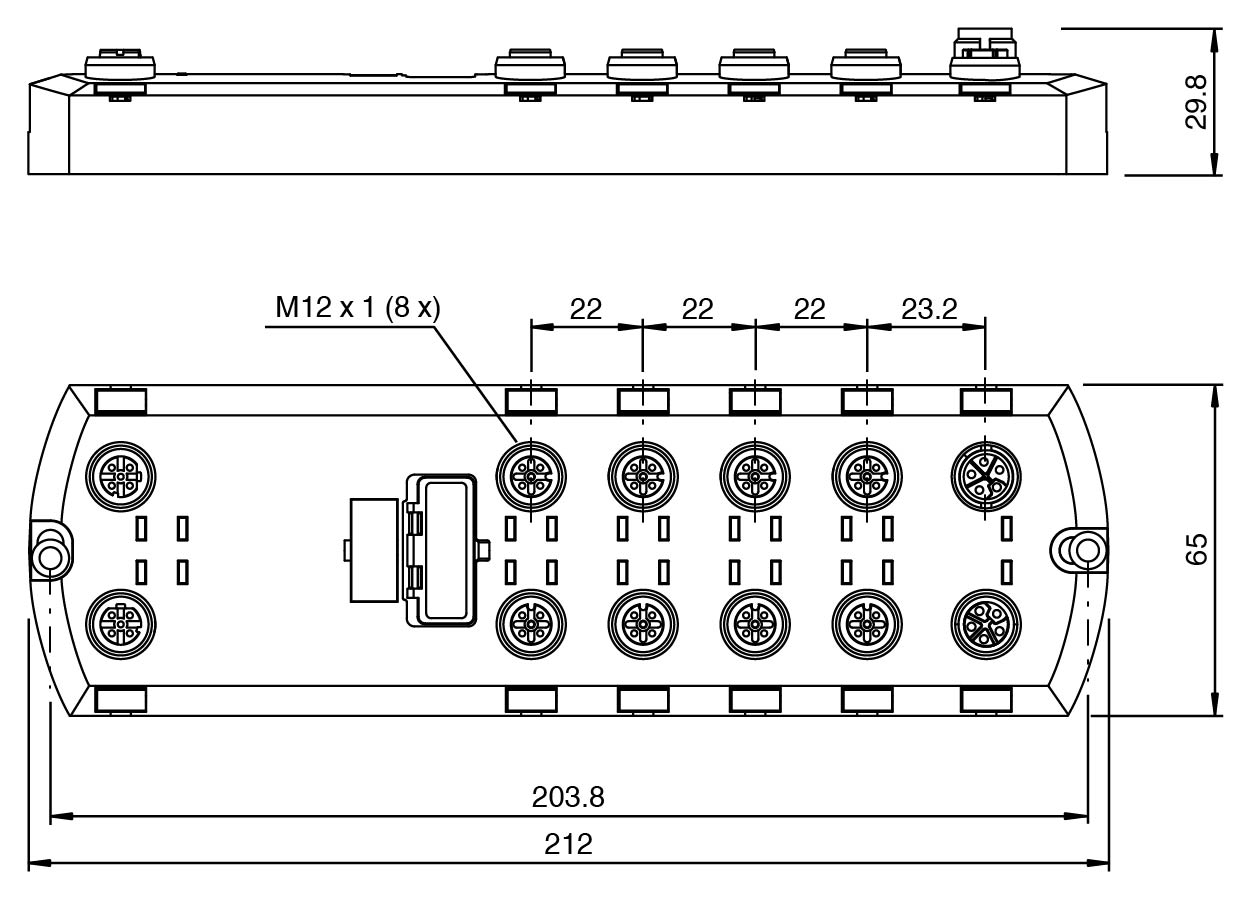

尺寸	尺寸
高度212 mm宽度65 mm长度29,8 mm	高度212 mm宽度65 mm长度29,8 mm
结构类型	现场外壳
外壳	聚酰胺 66 模制
高度	212 mm
宽度	65 mm
长度	29,8 mm
