TECHNICAL DATA
规格参数
通用规格
| UL 文件编号 | E223772 |
|---|---|
| 自动 MDI(-X) | 是 |
| 自动协商 | 是 |
| 以太网接口 | 工业以太网 |
| 传输速率 | 16 - 10BASE-T、100BASE-TX、1000BASE-T、 4 - 1000BASE-SX/LX、10GBASE-SR/LR/ER |
| 管理 | IPv4、IPv6、控制台、HTTP、HTTPS、SNMP（v1、v2c 和 v3）、SSH、Telnet、USB 接口、自动配置 |
| MIB | MIB-II、Bridge MIB、Ethernet-like-MIB、VLAN MIB、IGMP MIB、Private MIB |
| 监控 | LLDP、Port Mirroring、RMON |
| 多播 | IGMP 查询、IGMP 侦听 |
| 网络性能 | 巨型帧、QoS、CoS 队列映射、DSCP 优先级映射、带宽控制 |
| 网络冗余 | STP、RSTP、MSTP、ERPS、LACP、静态端口聚合、双归属 |
| 网状服务 | DHCP 服务器（支持 Option 82）、SNTP |
| 通知 | 电子邮件，故障中继，SNMP 陷阱，系统日志 |
| 安全 | RADIUS、TACACS+、DHCP 侦听、IP 源保护、动态 ARP 检测、基于 IP/MAC 的端口安全、ACL |
| 流量过滤 | 风暴控制、速率控制、VLAN、私有 VLAN、QinQ 隧道、GVRP、IP 过滤、MAC 过滤 |
| 缆线类型 | 类别 5e 或更佳 |
| 开关特性 | 开关特性 |
| MAC 地址表大小16K操作模式存储和转发数据包缓冲区大小12 Mbits优先级队列8VLAN 表项4K | MAC 地址表大小16K操作模式存储和转发数据包缓冲区大小12 Mbits优先级队列8VLAN 表项4K |
| SFP 支持 | 千兆、10 千兆，支持 DDMI |
| 标准 | 标准 |
| IEEE 802.3 10BASE-T是IEEE 802.3u 100BASE-TX是IEEE 802.3x 流量控制和背压是IEEE 802.1p 服务等级 (CoS)是IEEE 802.3ab 1000BASE-T是IEEE 802.3z 1000BASE-SX/LX 是IEEE 802.3ae 10GBASE-SR/LR/ER是IEEE 802.3az 节能以太网是IEEE 802.1AB 链路层发现协议 (LLDP)是IEEE 802.1Q VLAN 和 GVRP是IEEE 802.1D-2004 快速生成树协议 (RSTP)是IEEE 802.1s 多生成树协议 (MSTP)是IEEE 802.3ad 链路聚合协议 (LACP)是IEEE802.1ad QinQ 隧道是IEEE 802.1x 端口网络访问协议是ITU-T G.8032 ERPS是 | IEEE 802.3 10BASE-T是IEEE 802.3u 100BASE-TX是IEEE 802.3x 流量控制和背压是IEEE 802.1p 服务等级 (CoS)是IEEE 802.3ab 1000BASE-T是IEEE 802.3z 1000BASE-SX/LX 是IEEE 802.3ae 10GBASE-SR/LR/ER是IEEE 802.3az 节能以太网是IEEE 802.1AB 链路层发现协议 (LLDP)是IEEE 802.1Q VLAN 和 GVRP是IEEE 802.1D-2004 快速生成树协议 (RSTP)是IEEE 802.1s 多生成树协议 (MSTP)是IEEE 802.3ad 链路聚合协议 (LACP)是IEEE802.1ad QinQ 隧道是IEEE 802.1x 端口网络访问协议是ITU-T G.8032 ERPS是 |
| MAC 地址表大小 | 16K |
| 操作模式 | 存储和转发 |
| 数据包缓冲区大小 | 12 Mbits |
| 优先级队列 | 8 |
| VLAN 表项 | 4K |
| IEEE 802.3 10BASE-T | 是 |
| IEEE 802.3u 100BASE-TX | 是 |
| IEEE 802.3x 流量控制和背压 | 是 |
| IEEE 802.1p 服务等级 (CoS) | 是 |
| IEEE 802.3ab 1000BASE-T | 是 |
| IEEE 802.3z 1000BASE-SX/LX | 是 |
| IEEE 802.3ae 10GBASE-SR/LR/ER | 是 |
| IEEE 802.3az 节能以太网 | 是 |
| IEEE 802.1AB 链路层发现协议 (LLDP) | 是 |
| IEEE 802.1Q VLAN 和 GVRP | 是 |
| IEEE 802.1D-2004 快速生成树协议 (RSTP) | 是 |
| IEEE 802.1s 多生成树协议 (MSTP) | 是 |
| IEEE 802.3ad 链路聚合协议 (LACP) | 是 |
| IEEE802.1ad QinQ 隧道 | 是 |
| IEEE 802.1x 端口网络访问协议 | 是 |
| ITU-T G.8032 ERPS | 是 |
| LED 指示 | 参见手册 |
| 额定工作电压 | 12 ... 48 V DC |
| 功耗 | 30 W |
| 一般信息 | 冗余电源，数字输出（继电器输出）额定值最大 1 A @ 24V 直流 |
| 传输速率 | 100 Mbit/s 1/10 Gbit/s |
| 编号/类型 | 16 x RJ45 ， 4 x SFP+ |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EU | 指令 2014/30/EU |
| 指令 2014/30/EU | 指令 2014/30/EU |
| 防护等级 | NEMA TS2 |
| 电气安全 | CSA C22.2 No. 61010-1-12 UL 61010-1、IEC 61010-2-201 |
| 发射干扰 | 发射干扰 |
| 抗扰度 | 抗扰度 |
| UL 认证 | E223772 |
| 环境温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 相对湿度 | 最大 95 % |
| 海拔高度 | 0 ... 3048 m |
| 防护等级 | IP30 |
| 连接 | 电源 端子块（6 针） 以太网 16 x RJ45 ， 4 x SFP+ |
| 材料 | 材料 |
| 外壳铝，黑色 | 外壳铝，黑色 |
| 质量 | 1295 g |

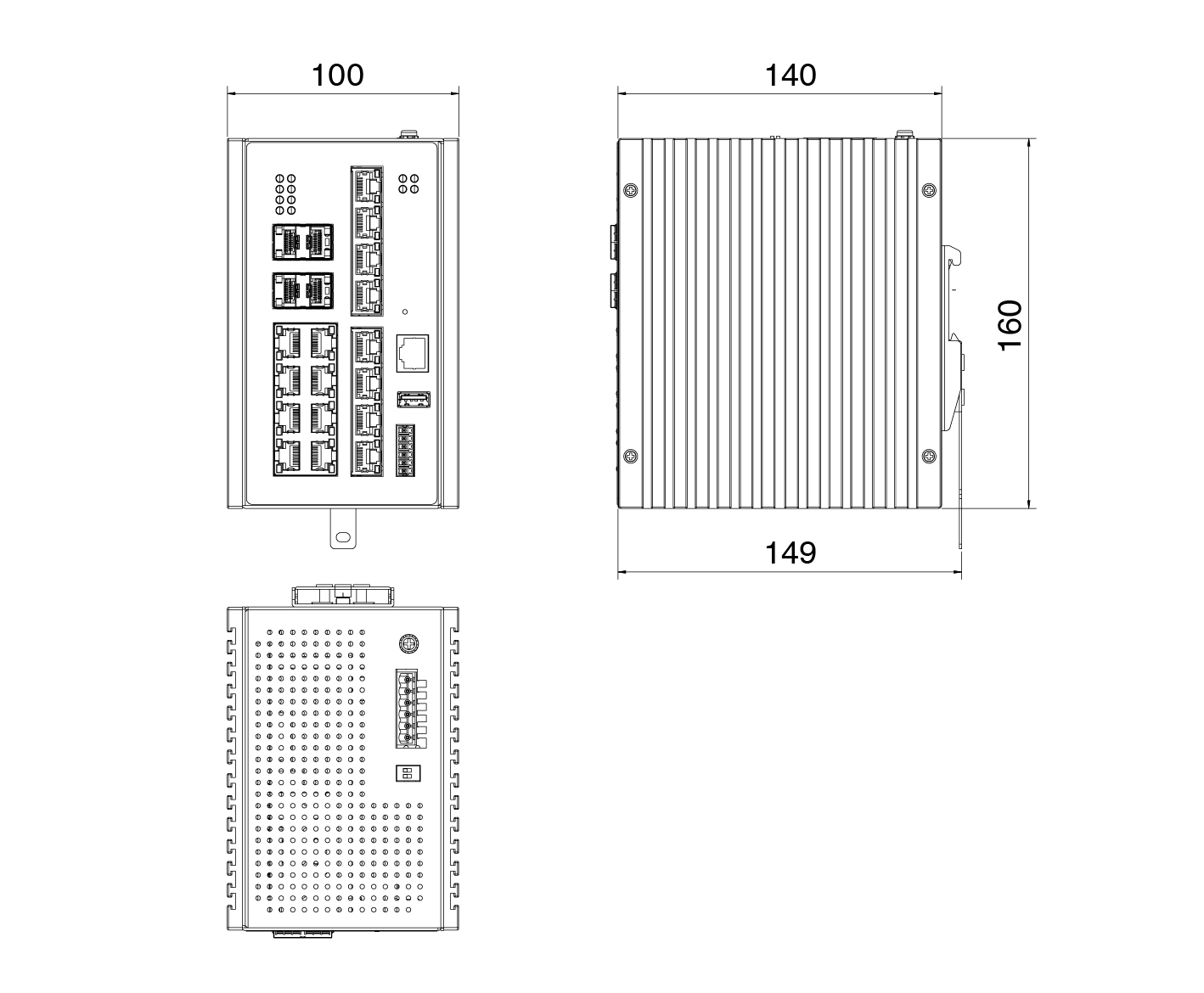

| 尺寸 | 尺寸 |
| 高度160 mm宽度100 mm长度140 mm | 高度160 mm宽度100 mm长度140 mm |
| 结构类型 | 机柜模块 |
| 安装 | DIN 导轨或直接面板安装 |
| 外壳 | 铝，黑色 |
| 高度 | 160 mm |
| 宽度 | 100 mm |
| 长度 | 140 mm |
