TECHNICAL DATA
规格参数
功能性安全相关参数
| 安全完整性级别 (SIL) | SIL 3 |
|---|---|
| 性能水平 (PL) | PL e |
| 类别 | 4 类 |
| MTTFd | 100 a |
| 任务时间 (TM) | 20 a |
| PFHd | 0,62 E-9 |
| 类型 | 4 |
| 输入类型 | 来自光电安全传感器的 PNP OSSD 信号 |
| 启动电压 | 亮起：24 V DC + 20%/- 30%；熄灭：< 1 V |
| 激活电流 | 最大 15 mA |

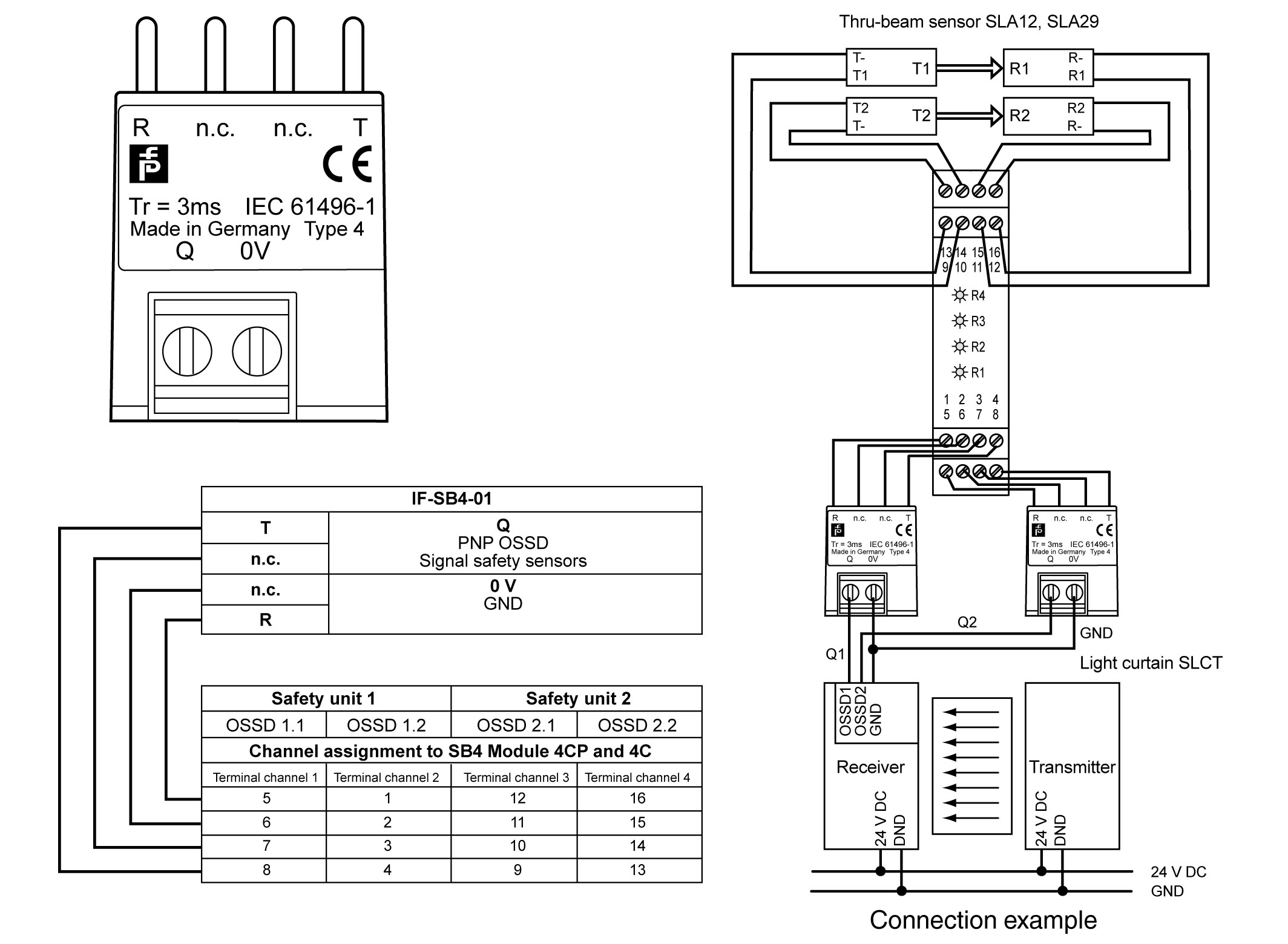

| 信号输出 | 在 SB4 模块 4CP 或 4C 上 |
| 开关电流 | 最小 7,5 mA |
| 响应时间 | 3 ms |
| 功能安全 | ISO 13849-1 |
| 产品标准 | EN 61496-1 |
| CE 符合性 | CE |
| TüV 认证 | TüV SüD |
| NRTL 认证 | cNRTLus |
| 环境温度 | 0 ... 50 °C (32 ... 122 °F) |
| 存储温度 | -20 ... 70 °C (-4 ... 158 °F) |
| 防护等级 | IP20 |
| 连接 | 螺丝接线端子 ， 缆线横截面积 0.2 ...1.5 mm2 |
| 材料 | 材料 |
| 外壳ABS | 外壳ABS |
| 质量 | 大约 10 g |

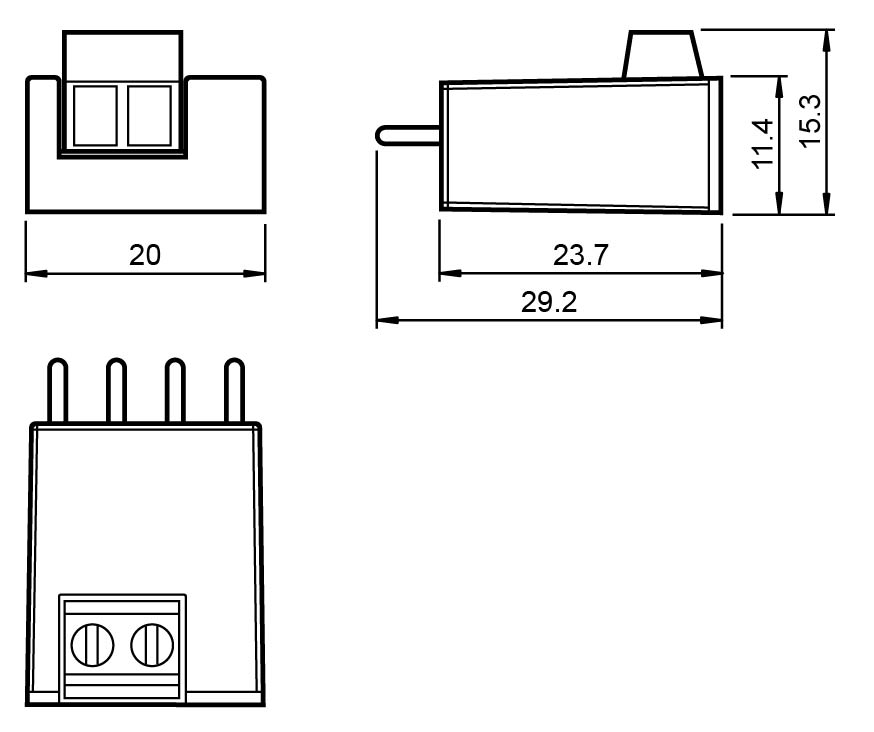

| 尺寸 | 尺寸 |
| 高度15,3 mm宽度20 mm深度29,2 mm | 高度15,3 mm宽度20 mm深度29,2 mm |
| 外壳 | ABS |
| 高度 | 15,3 mm |
| 宽度 | 20 mm |
| 深度 | 29,2 mm |
| 订购信息 | 始终需要两个 IF-SB4-01 进行连接 |
