倍加福

IMUF99PL-SC3600-0KB16V1501

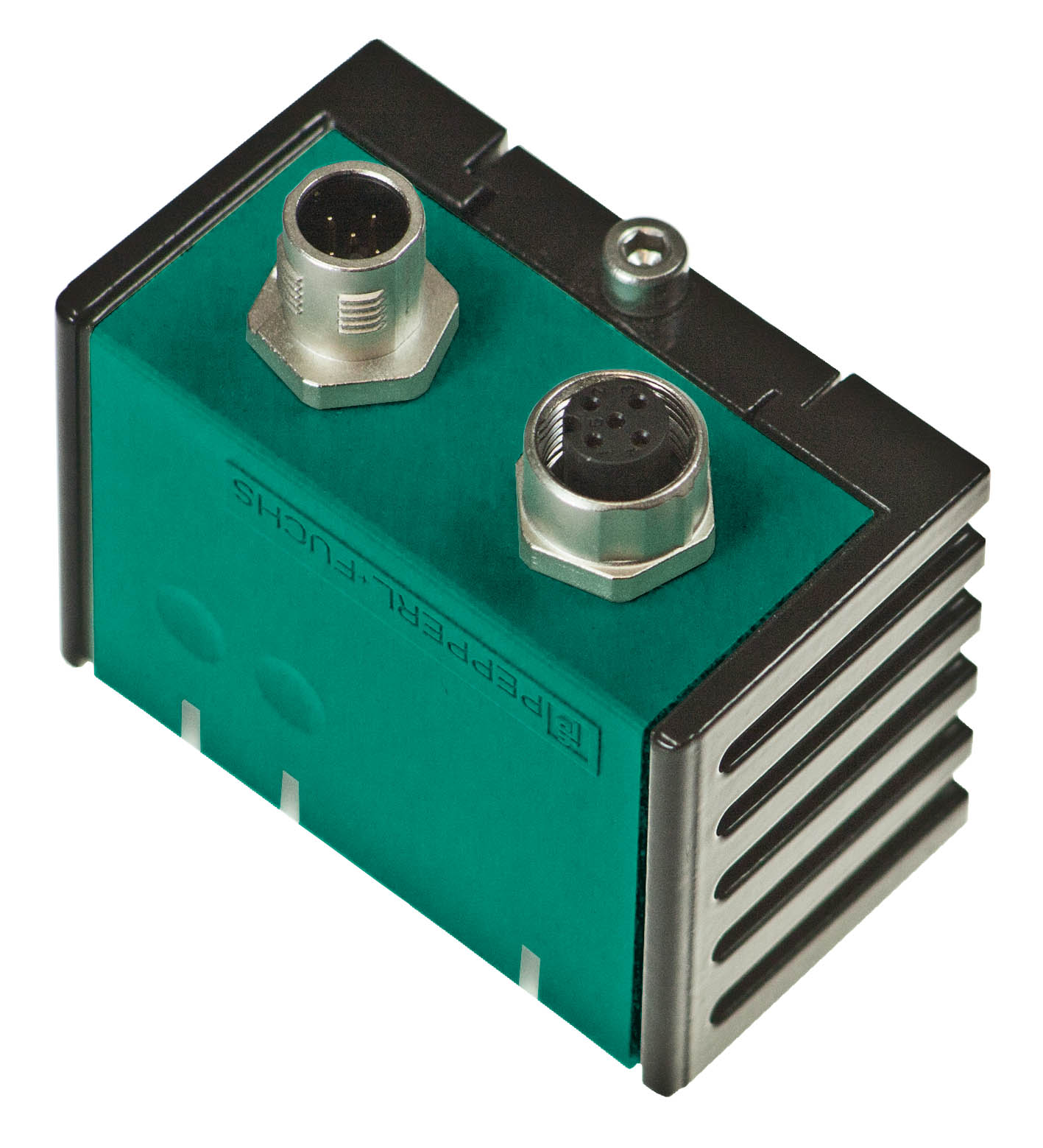

IMUF99PL-SC3600-0KB16V1501 惯性测量装置

订货号: 70159687
产品分类: 动态倾角传感器/惯性测量单元

3 轴中每个倾角、加速度和旋转速率的惯性测量装置

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

类型	3 轴惯性测量装置
测量技术	MEMS
测量范围	0 ... 360 °
静态精度	± 0,15 ° 25 °C 时倾角范围 ±45 ° ± 0,2 ° 25 °C 时倾角范围 ±90 ° ± 0,3 ° 25 °C 时倾角范围 360 °
动态精度	< 0,5 ° 绝对值，25°C 时倾角范围 360°
分辨率	0,01 °
重复精度	± 0,1 °
温度影响	± 0,015 ° / K
测量范围	± 4 g
线性度	± 测量值的 0.5%，不超过 ±1 g，-40 ...+85 °C
分辨率	0,001 g
频率范围	0 ... 30 Hz
测量范围	± 250 °/s
准确度	± 0,2 °/s 25 °C 时测量范围 ±45 °/s ± 0,5 °/s 25 °C 时测量范围 ±120 °/s ± 1 °/s 25 °C 时测量范围 ±250 °/s
分辨率	0,01 °/s
MTTFd	628 a
任务时间 (TM)	10 a
诊断覆盖率 (DC)	0 %
工作指示灯	黄色 LED
状态指示	绿色 LED
错误指示器	红色 LED
工作电压	5 ... 30 V DC
空载电流	≤ 80 mA
功耗	≤ 0,6 W
接口类型	CANopen
节点 ID	0 ... 126 ，可编程
传输速率	125 ... 1000 kBit/s ，可编程
终端	外部
循环时间	10 ... 655350 ms ，可编程
气候测试	EN IEC 60068-2-38 ，循环 12h + 12h，94% 湿度 EN 60068-2-14 ，测试 Na，-50 ...+85 °C，10 个循环
盐雾试验	IEC 60068-2-52 ，循环
发射干扰	EN IEC 61000-6-4:2019 ， EN 55011:2016+A1:2017+A11:2020
抗扰度	EN IEC 61000-6-2:2019 ， ISO 7637-2:2011 ， ISO 7637-3:2016 ， ISO 16750-2:2012
耐冲击性	EN 60068-2-27，100 g，6 ms
抗振性	EN 60068-2-6，20 g，10 ... 2000 Hz
UL 认证	E87056 ， cULus 认证，一般用途，2 类电源，1 类外壳，如果产品上标有 UL 标记。仅用于 NFPA 79 应用适配器应要求提供现场配线
E1 型式批准	10R-06
环境温度	-40 ... 85 °C (-40 ... 185 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)

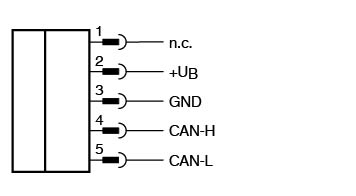

连接类型	5 针 M12 x 1 连接器 5 针 M12 x 1 插座内部桥接
外壳材料	PA
防护等级	IP68 / IP69
质量	265 g

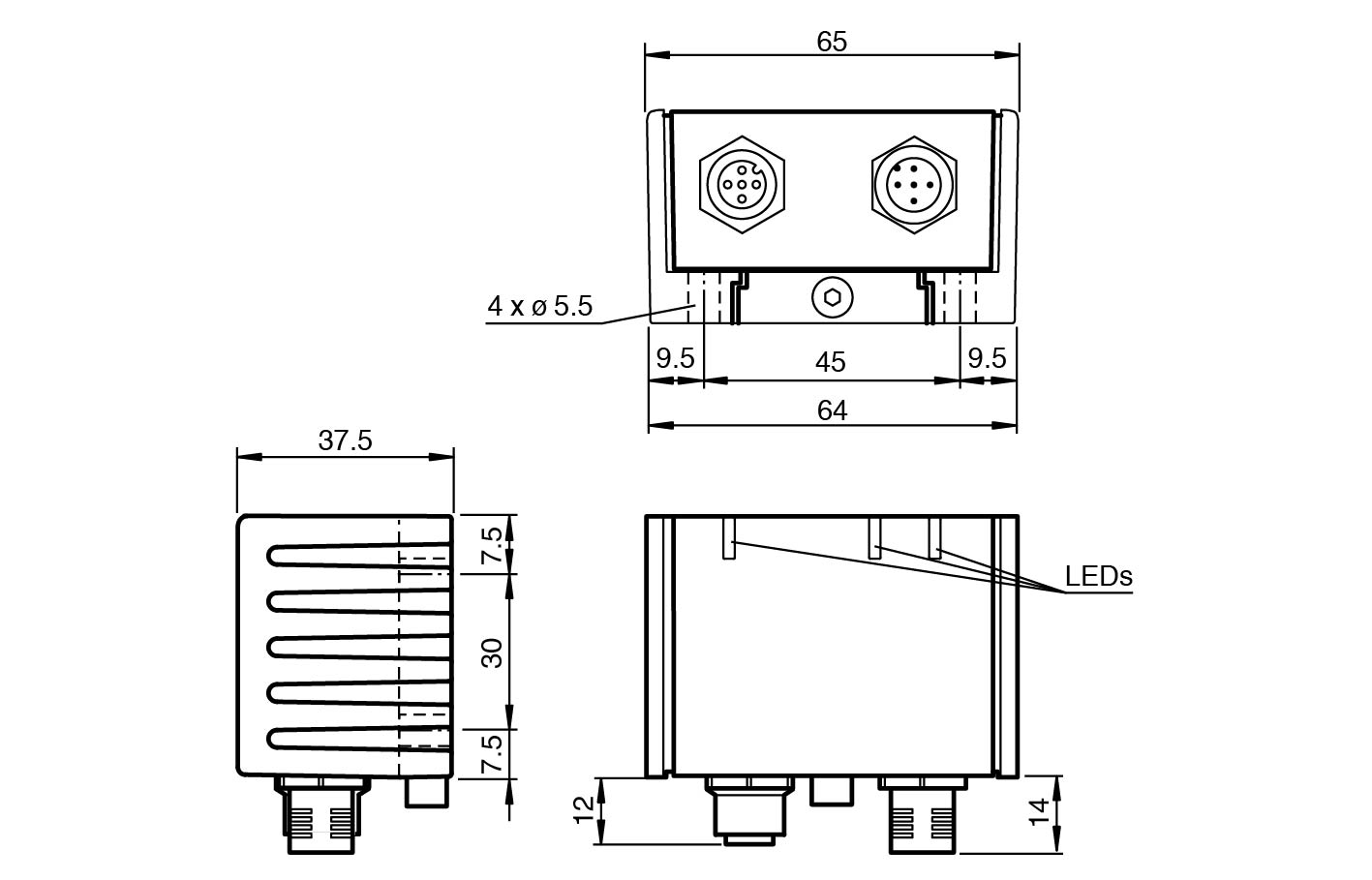

尺寸	尺寸
高度37 mm宽度45 mm长度65 mm	高度37 mm宽度45 mm长度65 mm
高度	37 mm
宽度	45 mm
长度	65 mm
节点 ID	16
传输速率	250 kBit/s
循环时间	10 ms
补偿范围	4
