倍加福

INX360D-F99-I2E2-V15-Ex

INX360D-F99-I2E2-V15-Ex 倾角传感器

订货号: 70112393
产品分类: 倾角传感器

倾角传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

类型	倾角传感器，单轴
测量范围	0 ... 360 °
绝对精度	≤± 0,5 °
响应延迟	≤ 20 ms
分辨率	≤ 0,1 °
重复精度	≤± 0,1 °
温度影响	≤ 0,027 °/K
MTTFd	300 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED
标定指示灯	2 个黄色 LED（开关状态），闪烁
按钮	2 个按钮 ( 开关点编程，评估范围编程 )
开关状态	2 个黄色 LED：开关状态（每个输出）
工作电压	10 ... 30 V DC
空载电流	≤ 25 mA
可用前的时间延迟	≤ 200 ms

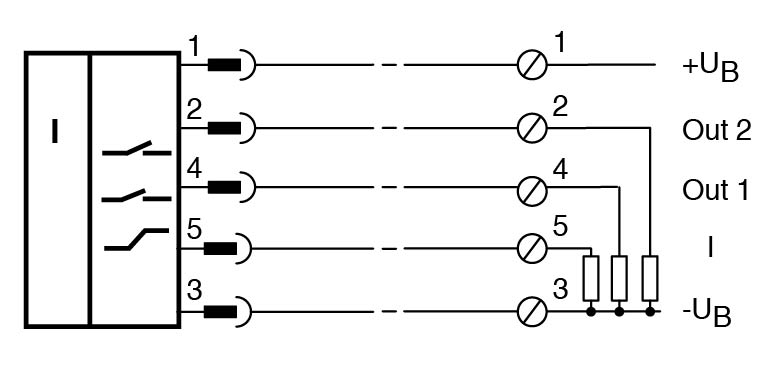

输出类型	2 路开关输出，PNP，常开，反极性保护，短路保护
工作电流	≤ 100 mA
电压降	≤ 3 V
输出类型	1 电流输出 4 ... 20 mA
负载电阻器	0 ...200 Ω，当 UB = 10 ...18 V0 ...500 Ω，当 UB = 18 ...30 V
符合标准	符合标准
耐冲击和抗振100 g，符合 DIN EN 60068-2-27标准EN IEC 60947-5-2 EN 60947-5-7	耐冲击和抗振100 g，符合 DIN EN 60068-2-27标准EN IEC 60947-5-2 EN 60947-5-7
耐冲击和抗振	100 g，符合 DIN EN 60068-2-27
标准	EN IEC 60947-5-2 EN 60947-5-7
IECEx 认证	IECEx INE 14.0029X
ATEX 认证	INERIS 14 ATEX 0022X 设备类型：EJB4A.D.CP-INX360D-F99-I2E2
标记 II 2 GD Ex db IIB+H2 T6 Gb、II 2 GD Ex tb IIIC T85 °C Db	标记 II 2 GD Ex db IIB+H2 T6 Gb、II 2 GD Ex tb IIIC T85 °C Db
E1 型式批准	10R-06
标记	II 2 GD Ex db IIB+H2 T6 Gb、II 2 GD Ex tb IIIC T85 °C Db
环境温度	-40 ... 60 °C (-40 ... 140 °F)
存储温度	-40 ... 60 °C (-40 ... 140 °F)
连接类型	连接端子，最大导线横截面积 2.5 mm2
导线横截面积	0,14 ... 2,5 mm2
缆线密封接头	适用的缆线直径为 3 ... 8,5 mm
盖固定	不锈钢圆柱头内六角螺丝
螺丝M6	螺丝M6
外壳材料	耐海水腐蚀铝
表面处理环氧涂层 RAL 7005（灰色）火道润滑脂Greil MS4 或 NEVER SEEZ 海洋级	表面处理环氧涂层 RAL 7005（灰色）火道润滑脂Greil MS4 或 NEVER SEEZ 海洋级
防护等级	IP66
质量	9 kg

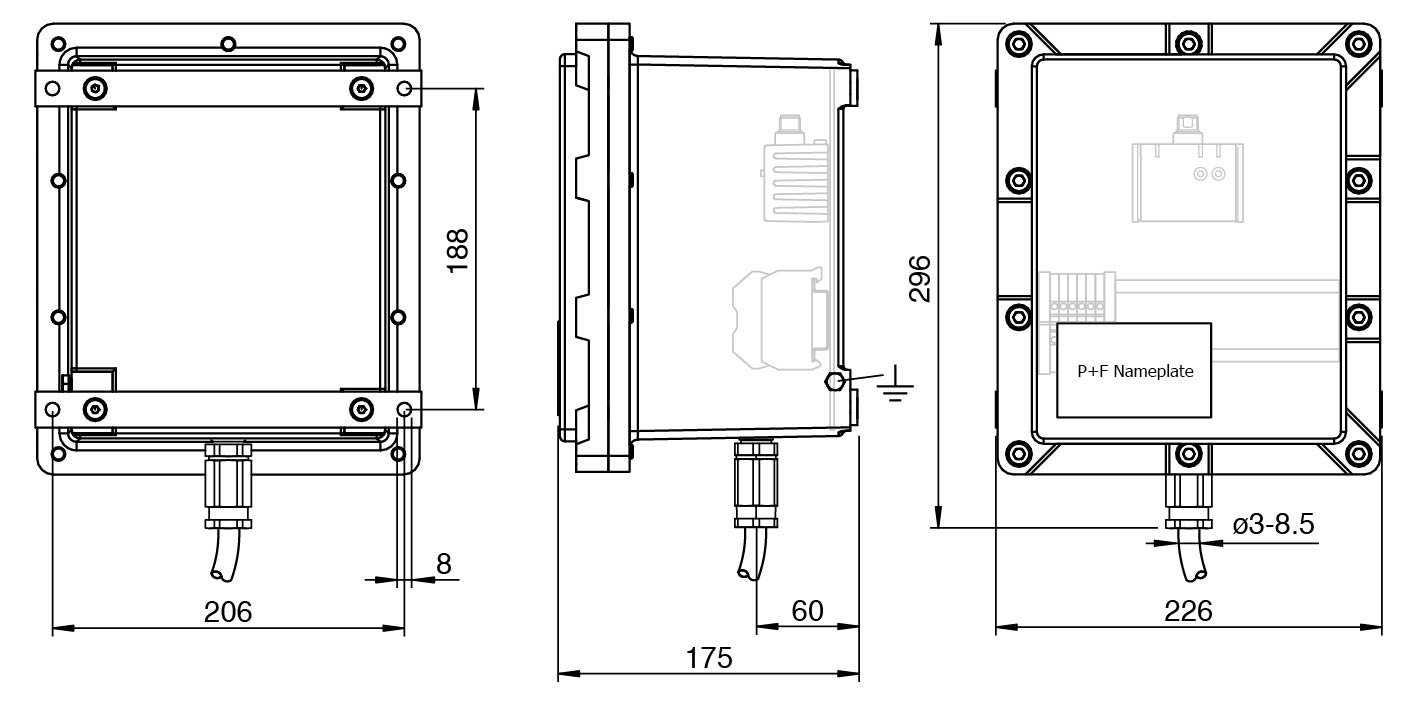

尺寸	尺寸
高度175 mm宽度226 mm长度303 mm	高度175 mm宽度226 mm长度303 mm
螺丝	M6
表面处理	环氧涂层 RAL 7005（灰色）
火道润滑脂	Greil MS4 或 NEVER SEEZ 海洋级
高度	175 mm
宽度	226 mm
长度	303 mm
开关输出 1	-30 ° ... 30 °
开关输出 2	-30 ° ... 30 °
模拟量输出	-45 ° ... 45 °
