倍加福

INX360D-F99-U2E2-V15

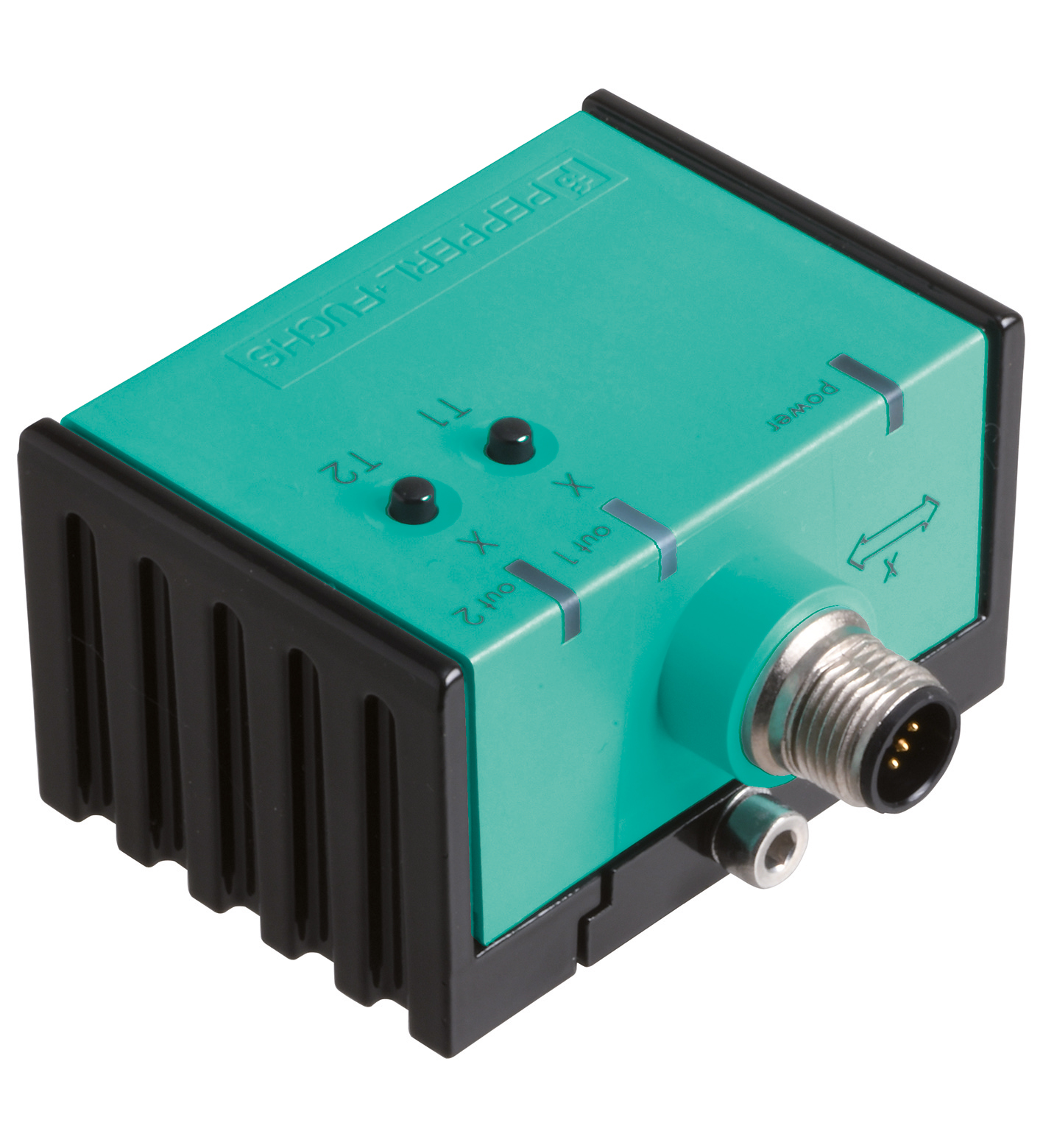

INX360D-F99-U2E2-V15 倾角传感器

订货号: 206773
产品分类: 倾角传感器

倾角传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

类型	倾角传感器，单轴
测量范围	0 ... 360 °
绝对精度	≤± 0,5 °
响应延迟	≤ 20 ms
分辨率	≤ 0,1 °
重复精度	≤± 0,1 °
温度影响	≤ 0,027 °/K
MTTFd	390 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED
标定指示灯	2 个黄色 LED（开关状态），闪烁
按钮	2 个按钮 ( 开关点编程，评估范围编程 )
开关状态	2 个黄色 LED：开关状态（每个输出）
工作电压	10 ... 30 V DC
空载电流	≤ 25 mA
可用前的时间延迟	≤ 200 ms

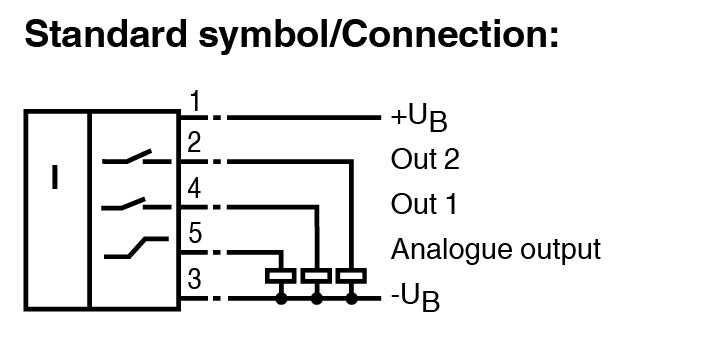

输出类型	2 路开关输出，PNP，常开，反极性保护，短路保护
工作电流	≤ 100 mA
电压降	≤ 3 V
输出类型	1 输出电压 0 ... 5 V
负载电阻器	≥ 1 kΩ
符合标准	符合标准
耐冲击和抗振100 g，符合 DIN EN 60068-2-27标准EN IEC 60947-5-2 EN 60947-5-7	耐冲击和抗振100 g，符合 DIN EN 60068-2-27标准EN IEC 60947-5-2 EN 60947-5-7
耐冲击和抗振	100 g，符合 DIN EN 60068-2-27
标准	EN IEC 60947-5-2 EN 60947-5-7
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
E1 型式批准	10R-06
环境温度	-40 ... 85 °C (-40 ... 185 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	5 针 M12 x 1 连接器
外壳材料	PA
防护等级	IP68 / IP69K
质量	240 g

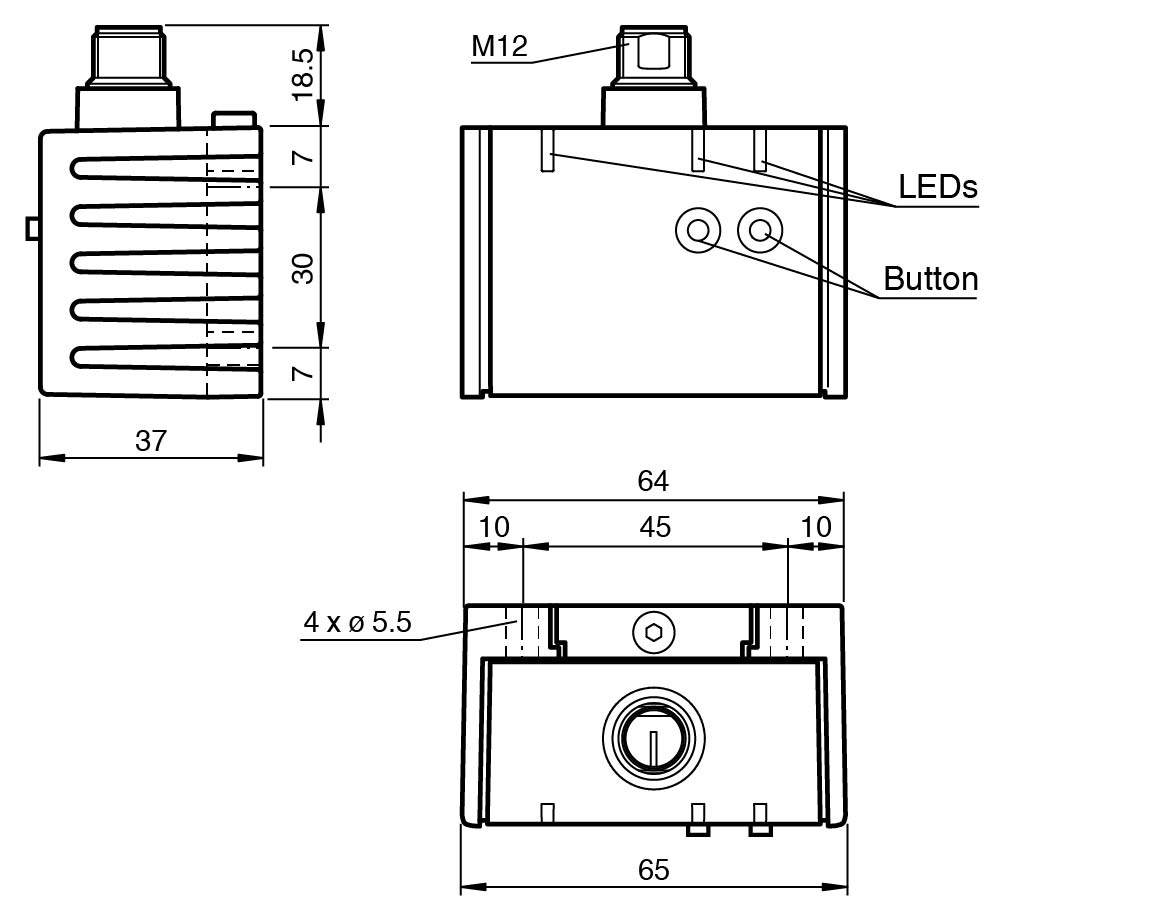

尺寸	尺寸
高度37 mm宽度45 mm长度65 mm	高度37 mm宽度45 mm长度65 mm
高度	37 mm
宽度	45 mm
长度	65 mm
开关输出 1	-30 ° ... 30 °
开关输出 2	-30 ° ... 30 °
模拟量输出	-45 ° ... 45 °
