产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
指示灯/操作方法
| 功能指示灯 | 通信：绿色 LED 状态显示：黄色 LED 诊断显示屏：红色 LED 工作电压指示灯：黄色 LED |
|---|---|
| 工作电压 | 24 V DC / USB 5 V DC |
| 工作电流 | < = 500 mA |
| 接口类型 | IO-Link |
| 协议 | IO-Link V1.1 ， IO-Link V1.0 |
| 支持的波特率 | COM 1 (4.8 kBaud) ， COM 2 (38.4 kb/s) ， COM 3 (230.4 kBaud) |
| 负载电流 | 最大 80 mA 通过 USB，用于传感器电源电压 1 A 通过外部电源 |
| 认证 | CE |
| 环境温度 | 0 ... 45 °C (32 ... 113 °F) |
| 存储温度 | -40 ... 80 °C (-40 ... 176 °F) |
| 相对湿度 | 95 % 无凝露 |
| 防护等级 | IP20 （正确连接时） |
| 连接 | IO-Link 端口： 5 针，M12x1 插座，A 码 工作电压 : DC-9，2.1 mm USB 2.0 : MiniB USB 插塞式连接器 |
| 材料 | 材料 |
| 外壳铝 | 外壳铝 |
| 质量 | 大约 100 g |

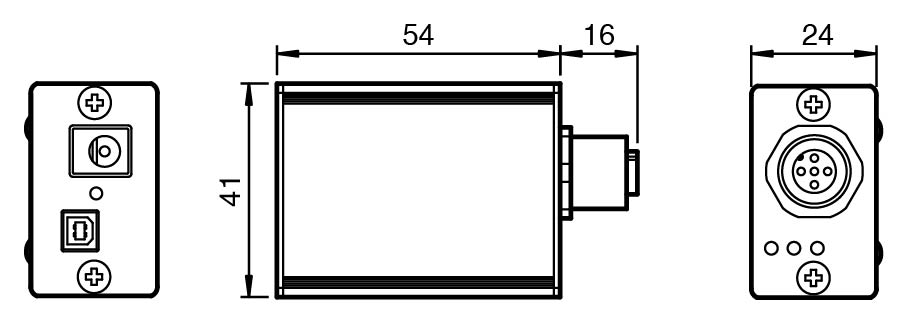

| 尺寸 | 尺寸 |
| 高度24 mm宽度41 mm深度54 mm | 高度24 mm宽度41 mm深度54 mm |
| 外壳 | 铝 |
| 高度 | 24 mm |
| 宽度 | 41 mm |
| 深度 | 54 mm |
| 供货范围 | USB 连接缆线 24 V DC 电源 IO-Link USB 主设备 2.0 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
