产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 工作频率 | 13.56 MHz |
|---|---|
| 传输速率 | 26 kBit/s |
| 感应范围 | 感应范围 |
| 读取距离0 ... 50 mm写距离0 ... 50 mm宽度最大 45 mm | 读取距离0 ... 50 mm写距离0 ... 50 mm宽度最大 45 mm |
| UL 文件编号 | E87056 |
| 平均无故障时间 | 375 a （在 +40 °C 下运行） |
| 读取距离 | 0 ... 50 mm |
| 写距离 | 0 ... 50 mm |
| 宽度 | 最大 45 mm |
| 绿色/黄色 LED | 多孔 LED：绿色：通电绿色闪烁：执行读/写测试黄色：检测到数据载体 |
| 额定工作电压 | 10 ... 30 V DC ，纹波 10 %SS ，限功率电源 (EN 60950) |
| 功耗 | ≤ 1,2 W |
| 物理 | RS-485 点对点连接 |
| 协议 | ASCII |
| 传输速率 | 1200、2400、4800、9600、19200、38400（默认值） Bit/s |
| 电缆长度 | ≤ 3 m |
| 无线电设备 | 无线电设备 |
| 指令 2014/53/EUEN 301489-1 EN 301489-3 EN 300330 EN 62368-1 EN 50364 | 指令 2014/53/EUEN 301489-1 EN 301489-3 EN 300330 EN 62368-1 EN 50364 |
| RoHS | RoHS |
| 指令 2011/65/EU (RoHS)IEC/EN 63000 | 指令 2011/65/EU (RoHS)IEC/EN 63000 |
| 指令 2014/53/EU | EN 301489-1 EN 301489-3 EN 300330 EN 62368-1 EN 50364 |
| 指令 2011/65/EU (RoHS) | IEC/EN 63000 |
| 防护等级 | EN 60529 |
| RFID | ISO/IEC 15693-2 ISO/IEC 15693-3 ISO/IEC 18000-3 |
| FCC 认证 | 此设备符合 FCC 法规第 15 部分的要求。操作必须符合以下两个条件：(1) 此设备不得产生有害干扰，以及(2) 此设备必须能够承受收到的所有干扰，包括可能导致设备工作不正常的干扰。注意：如果未经合规负责方明确批准而擅自对设备进行改动或改造，可能导致用户的设备使用许可失效。 |
| IC 认证 | 此设备符合加拿大工业部的免许可证 RSS 标准和 FCC 法规第 15 部分的要求。操作必须符合以下两个条件：(1) 此设备不得产生干扰，以及(2) 此设备必须能够承受任何干扰，包括可能导致设备工作不正常的干扰。Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence.L'exploitation est autorisée aux deux conditions suivantes :(1) l'appareil ne doit pas produire de brouillage, et(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement. |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 防护等级 | IP67 |
| 连接 | M12 x 1 连接器 |
| 材料 | 材料 |
| 外壳PBT/不锈钢封装化合物CY 221/HY 2966 | 外壳PBT/不锈钢封装化合物CY 221/HY 2966 |
| 安装 | 非齐平 |
| 两个头之间的距离≥ 80 mm | 两个头之间的距离≥ 80 mm |
| 质量 | 大约 40 g |

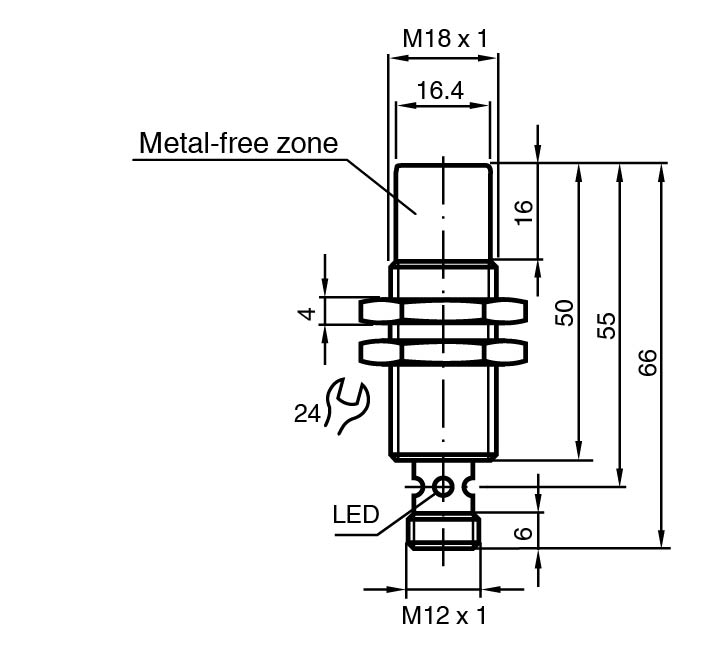

| 尺寸 | 尺寸 |
| 长度66 mm直径18 mm | 长度66 mm直径18 mm |
| 外壳 | PBT/不锈钢 |
| 封装化合物 | CY 221/HY 2966 |
| 两个头之间的距离 | ≥ 80 mm |
| 长度 | 66 mm |
| 直径 | 18 mm |
