IQT1-FP-IO-V1

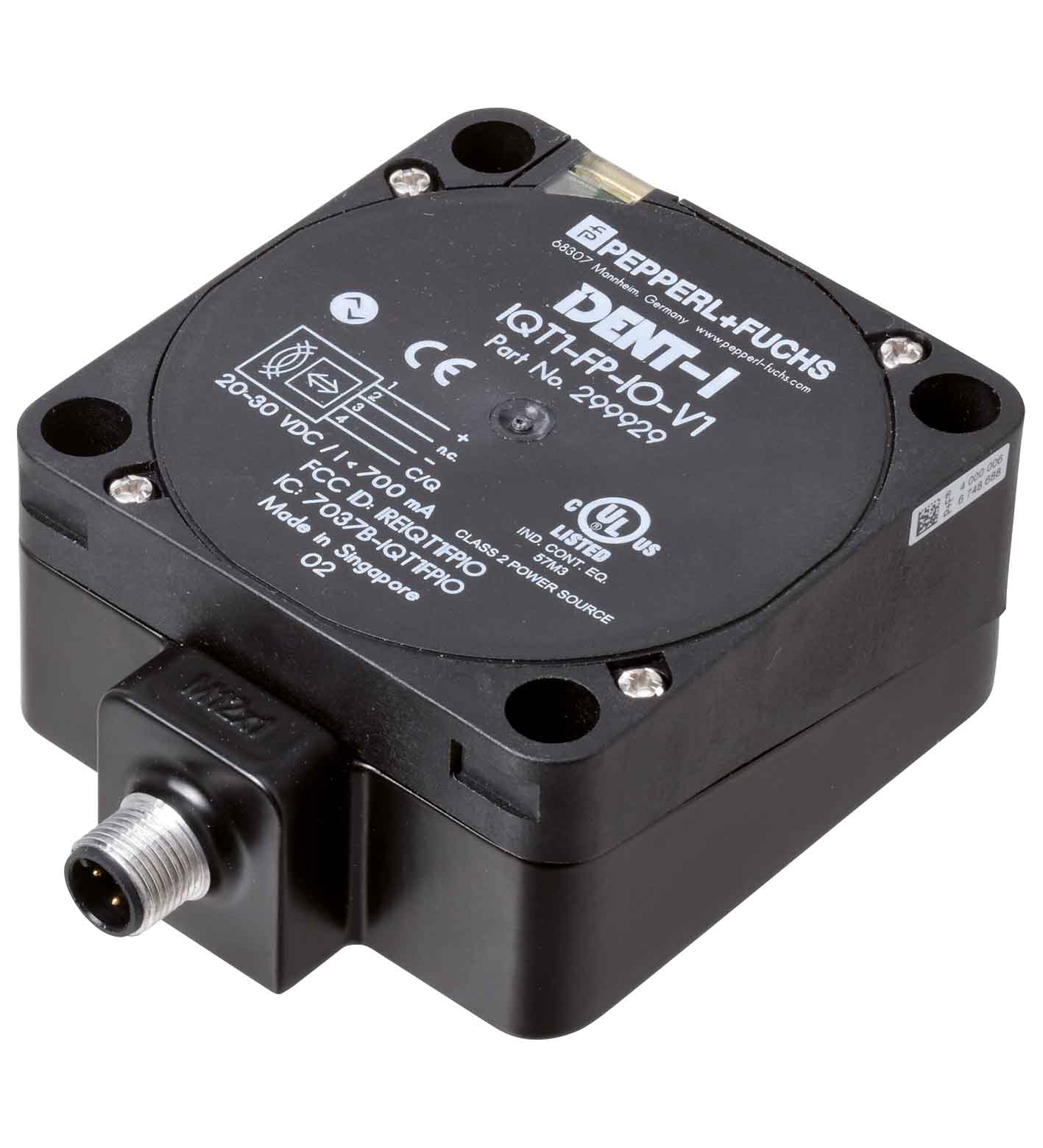

IQT1-FP-IO-V1 RFID 读/写设备

订货号: 299929
产品分类: RFID 读/写设备

HF RFID 读写设备，带 IO-Link，符合 ISO 15693 标准

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

工作频率	13.56 MHz
传输速率	26 kBit/s
感应范围	感应范围
读取距离0 ... 130 mm写距离0 ... 130 mm宽度最大 100 mm	读取距离0 ... 130 mm写距离0 ... 130 mm宽度最大 100 mm
平均无故障时间	140 a （在 +40 °C 下运行）
读取距离	0 ... 130 mm
写距离	0 ... 130 mm
宽度	最大 100 mm
红色/绿色 LED	绿色：通电绿色闪烁：IO-Link 通信红色/绿色闪烁：IO-Link 通信中断
蓝色/黄色 LED	蓝色：白色/已执行读码测试黄色：检测到读/写标签
额定工作电压	20 ... 30 V DC ，纹波 10 %SS
空载电流	≤ 70 mA （在 24 V DC 时）
功耗	≤ 2 W
接口类型	IO-Link
IO-Link 修正	1.1
过程数据	输入 32 Byte 输出 32 Byte
供应商 ID	1 (0x0001)
设备 ID	4194561 (0x400101)
数据传输速率	COM 3 (230.4 kBaud)
最小循环时间	4 ms
SIO 模式支持	无
兼容主端口类型	A 类 B 类
无线电设备	无线电设备
指令 2014/53/EUEN 301489-1 EN 301489-3 EN 300330 EN 62368-1 EN 50364	指令 2014/53/EUEN 301489-1 EN 301489-3 EN 300330 EN 62368-1 EN 50364
RoHS	RoHS
指令 2011/65/EU (RoHS)IEC/EN 63000	指令 2011/65/EU (RoHS)IEC/EN 63000
指令 2014/53/EU	EN 301489-1 EN 301489-3 EN 300330 EN 62368-1 EN 50364
指令 2011/65/EU (RoHS)	IEC/EN 63000
防护等级	EN 60529
通信接口	IEC 61131-9 / IO-Link V1.1.2
RFID	ISO/IEC 15693-2 ISO/IEC 15693-3 ISO/IEC 18000-3
UL 认证	E87056 cULus 认证，2 类电源，1 类外壳
FCC 认证	此设备符合 FCC 法规第 15 部分的要求。操作必须符合以下两个条件：(1) 此设备不得产生有害干扰，以及(2) 此设备必须能够承受收到的所有干扰，包括可能导致设备工作不正常的干扰。注意：如果未经合规负责方明确批准而擅自对设备进行改动或改造，可能导致用户的设备使用许可失效。
IC 认证	此设备符合加拿大工业部的免许可证 RSS 标准和 FCC 法规第 15 部分的要求。操作必须符合以下两个条件：(1) 此设备不得产生干扰，以及(2) 此设备必须能够承受任何干扰，包括可能导致设备工作不正常的干扰。Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence.L'exploitation est autorisée aux deux conditions suivantes :(1) l'appareil ne doit pas produire de brouillage, et(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.
MIC 认证	AC-21098
无线电认证	美国：FCC IREIQT1FPIO加拿大：7037A-IQT1FPIO
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
防护等级	IP67

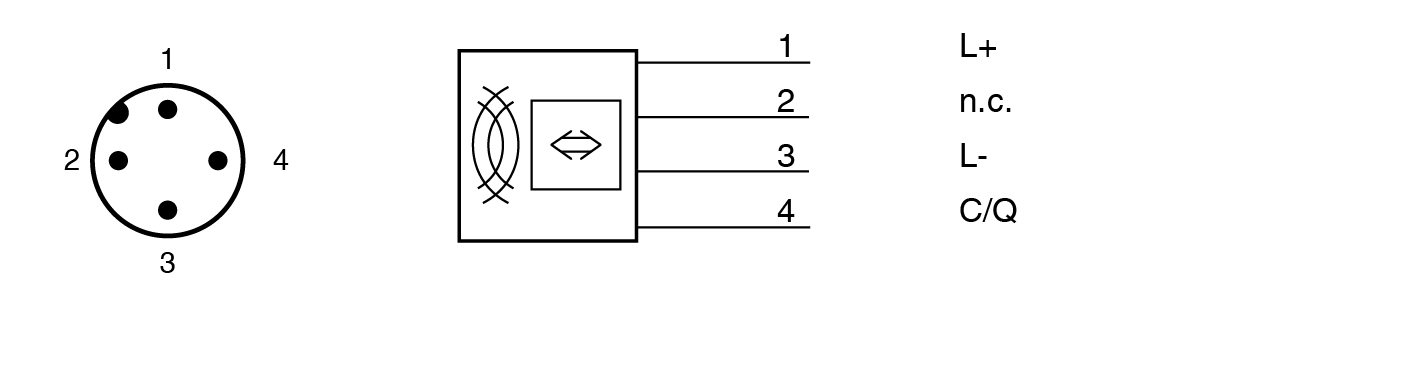

连接	M12 x 1 连接器
材料	材料
外壳PBT底座压铸铝封装化合物CY 221/HY 2966	外壳PBT底座压铸铝封装化合物CY 221/HY 2966
安装	安装
两个头之间的距离≥ 150 mm	两个头之间的距离≥ 150 mm
质量	大约 380 g

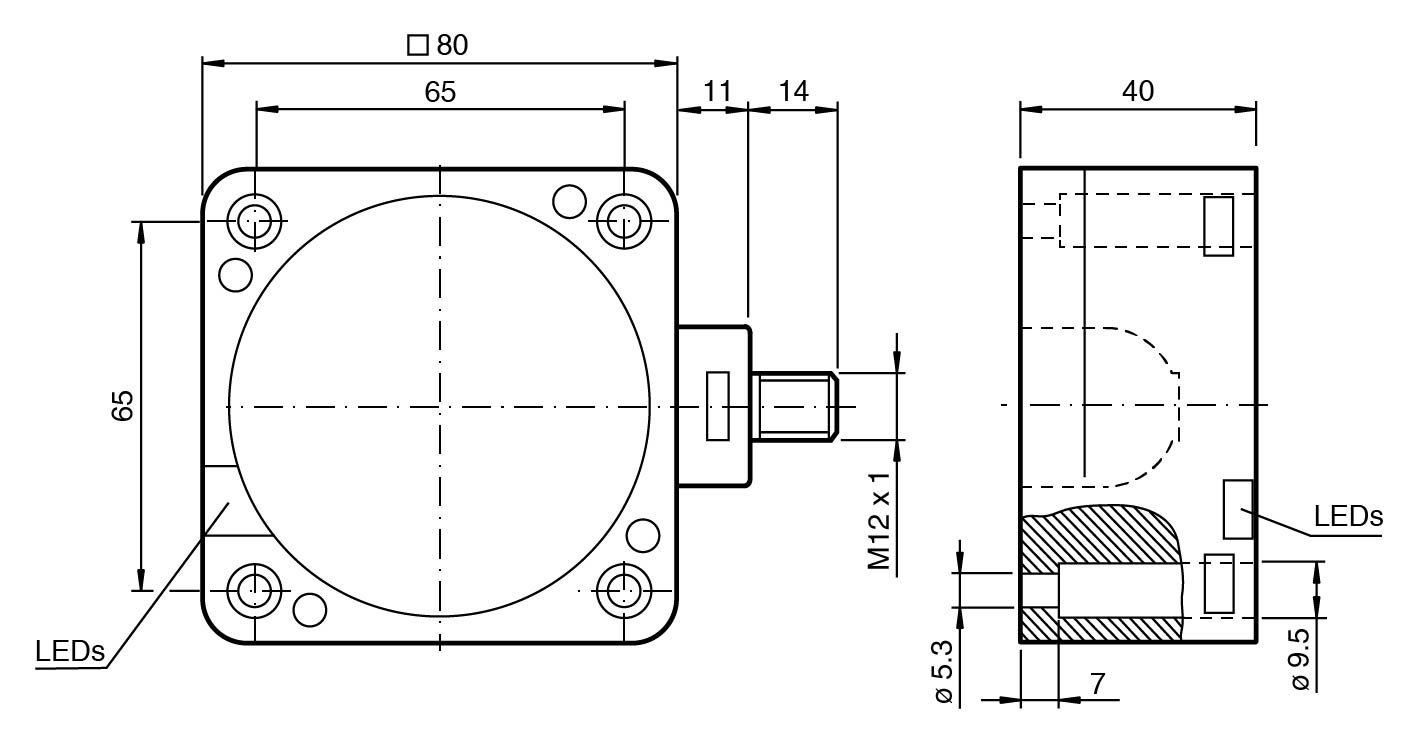

尺寸	尺寸
高度40 mm宽度80 mm长度108,5 mm	高度40 mm宽度80 mm长度108,5 mm
外壳	PBT
底座	压铸铝
封装化合物	CY 221/HY 2966
两个头之间的距离	≥ 150 mm
高度	40 mm
宽度	80 mm
长度	108,5 mm
