产品数据表

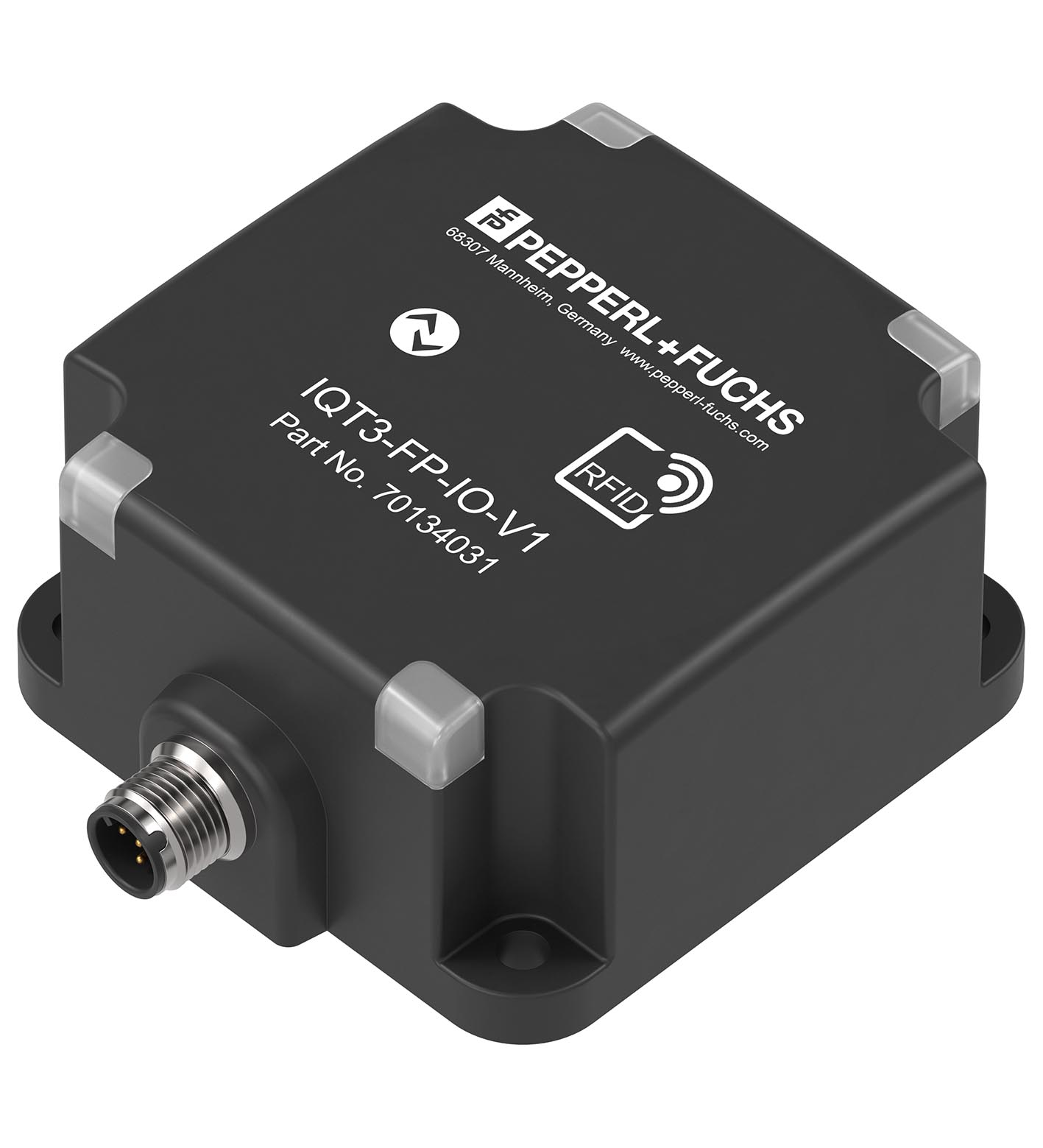

IO-Link Parameter Datasheet IQT3-FP-IO-V1
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 工作频率 | 13.56 MHz |
|---|---|
| 传输速率 | 26 kBit/s |
| 感应范围 | 感应范围 |
| 读取距离0 ... 300 mm （见手册所示）写距离0 ... 300 mm （见手册所示）宽度最大 300 mm | 读取距离0 ... 300 mm （见手册所示）写距离0 ... 300 mm （见手册所示）宽度最大 300 mm |
| 平均无故障时间 | 90 a （在 +40 °C 下运行） |
| 读取距离 | 0 ... 300 mm （见手册所示） |
| 写距离 | 0 ... 300 mm （见手册所示） |
| 宽度 | 最大 300 mm |
| 绿色 LED | 发光：通电 闪烁并带有短间歇 (1 Hz)：IO-Link 模式 |
| 黄色 LED | 读/写操作成功 |
| 红色 LED | 状态显示 |
| 蓝色 LED | 传输模式 |
| 工作电压 | 18 ... 30 V DC (IO-Link) |
| 电流消耗 | 最大 700 mA 注意：为了保证可靠通信，请检查主端口的供电功能和连接线缆的导线横截面积 |
| 接口类型 | IO-Link |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 识别和诊断 - I&D |
| 过程数据 | 输入 32 Byte 输出 32 Byte |
| 供应商 ID | 1 (0x0001) |
| 设备 ID | 4195073 (0x400301) |
| 传输速率 | COM 3 (230.4 kBaud) |
| 最小循环时间 | 4 ms |
| SIO 模式支持 | 无 |
| 兼容主端口类型 | A 类 B 类 |
| 无线电设备 | 无线电设备 |
| 指令 2014/53/EUEN 301489-1 EN 301489-3 EN 300330 EN 62368-1 EN 50364 | 指令 2014/53/EUEN 301489-1 EN 301489-3 EN 300330 EN 62368-1 EN 50364 |
| RoHS | RoHS |
| 指令 2011/65/EU (RoHS)IEC/EN 63000 | 指令 2011/65/EU (RoHS)IEC/EN 63000 |
| 指令 2014/53/EU | EN 301489-1 EN 301489-3 EN 300330 EN 62368-1 EN 50364 |
| 指令 2011/65/EU (RoHS) | IEC/EN 63000 |
| 防护等级 | EN 60529 |
| 通信接口 | IEC 61131-9 / IO-Link V1.1.3 |
| RFID | ISO/IEC 15693-2 ISO/IEC 15693-3 ISO/IEC 18000-3 |
| UL 认证 | E468231 cULus 认证，2 类电源，1 类外壳 |
| FCC 认证 | 此设备符合 FCC 法规第 15 部分的要求。操作必须符合以下两个条件：(1) 此设备不得产生有害干扰，以及(2) 此设备必须能够承受收到的所有干扰，包括可能导致设备工作不正常的干扰。注意：如果未经合规负责方明确批准而擅自对设备进行改动或改造，可能导致用户的设备使用许可失效。 |
| IC 认证 | 此设备符合加拿大工业部的免许可证 RSS 标准和 FCC 法规第 15 部分的要求。操作必须符合以下两个条件：(1) 此设备不得产生干扰，以及(2) 此设备必须能够承受任何干扰，包括可能导致设备工作不正常的干扰。Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence.L'exploitation est autorisée aux deux conditions suivantes :(1) l'appareil ne doit pas produire de brouillage, et(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement. |
| KCC 认证 | R-R-PF1-IQT3-FP-IO-V1 |
| MIC 认证 | AC-24025 |
| ACMA 认证 | CERT-7286 |
| WPC 认证 | ETA-SD-20230908020 |
| 无线电认证 | 美国：包含 FCC ID IREIQR3FP加拿大：包含 IC 7037A-IQR3FP |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) （采用非传输周期工作，可调） -25 ... 55 °C (-13 ... 131 °F) （连续传输模式） |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 防护等级 | IP67 |

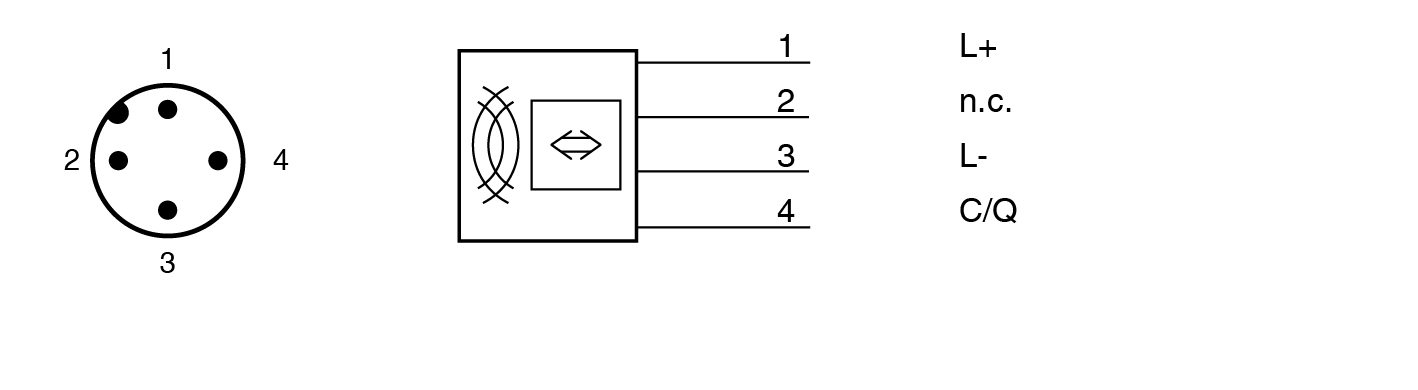

| 连接 | M12 x 1 连接器 |
| 材料 | 材料 |
| 外壳PA 6.6封装化合物WEVO 403FL/300 | 外壳PA 6.6封装化合物WEVO 403FL/300 |
| 安装 | 安装 |
| 两个头之间的距离≥ 750 mm | 两个头之间的距离≥ 750 mm |
| 质量 | 385 g |

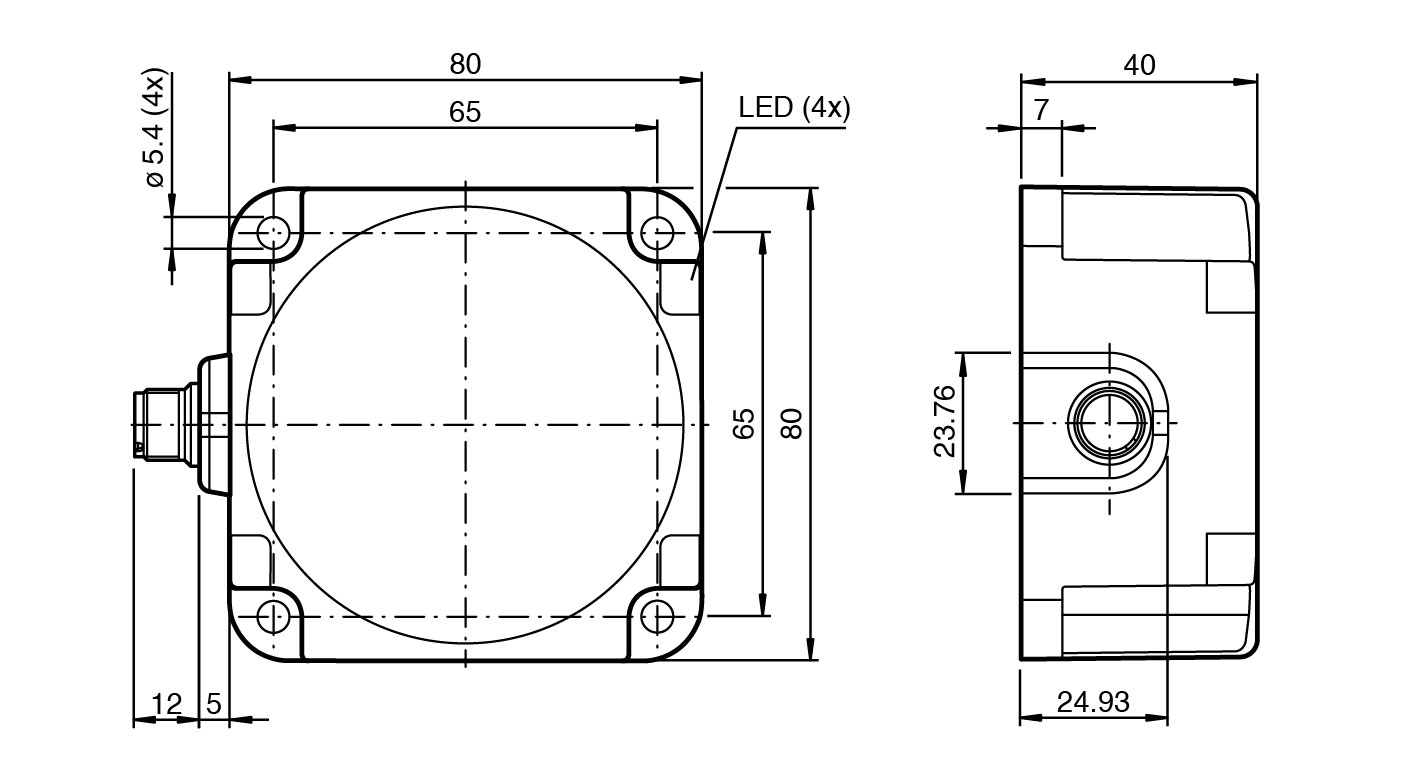

| 尺寸 | 尺寸 |
| 高度40 mm宽度80 mm长度80 mm | 高度40 mm宽度80 mm长度80 mm |
| 外壳 | PA 6.6 |
| 封装化合物 | WEVO 403FL/300 |
| 两个头之间的距离 | ≥ 750 mm |
| 高度 | 40 mm |
| 宽度 | 80 mm |
| 长度 | 80 mm |
