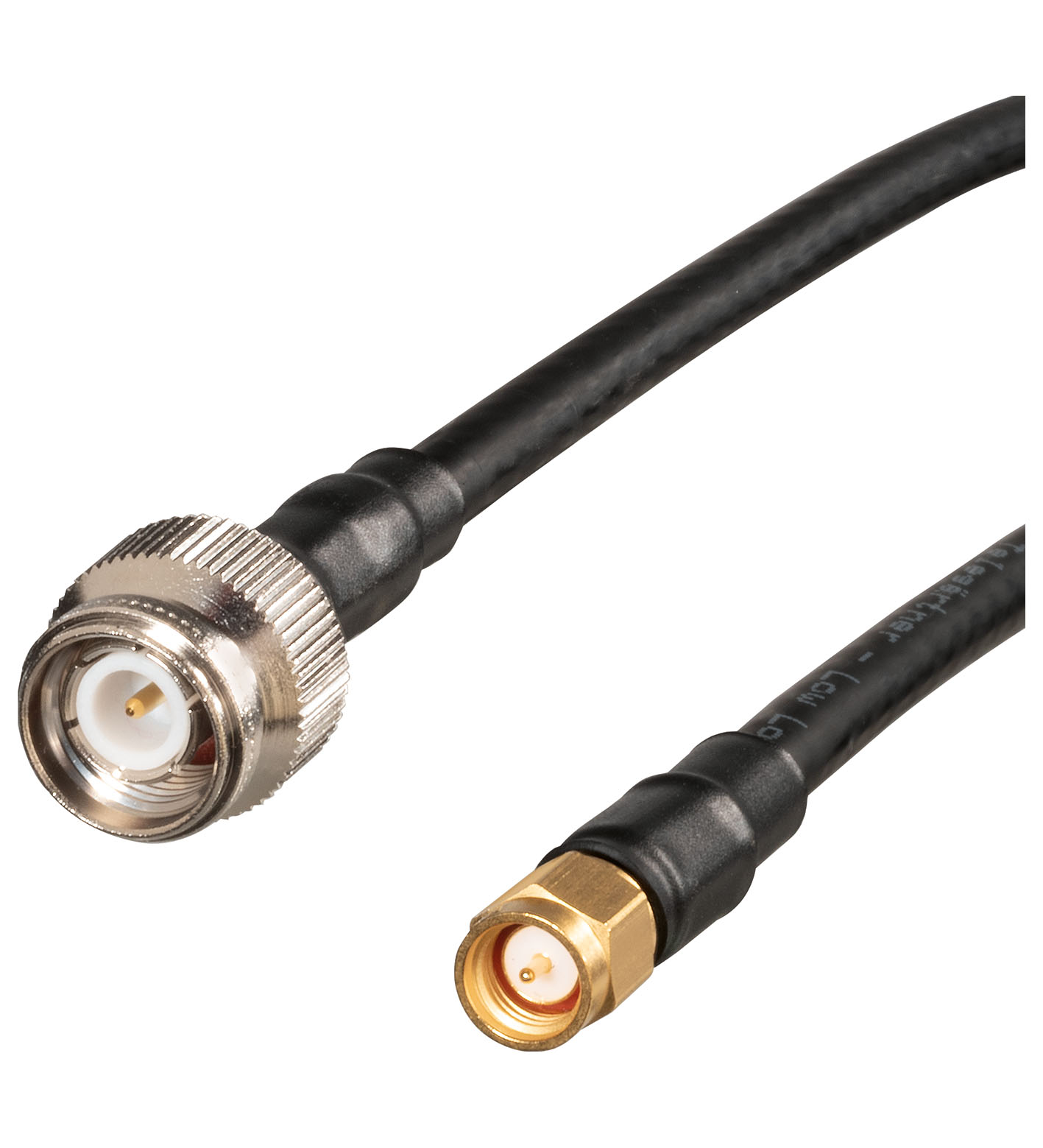

产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数

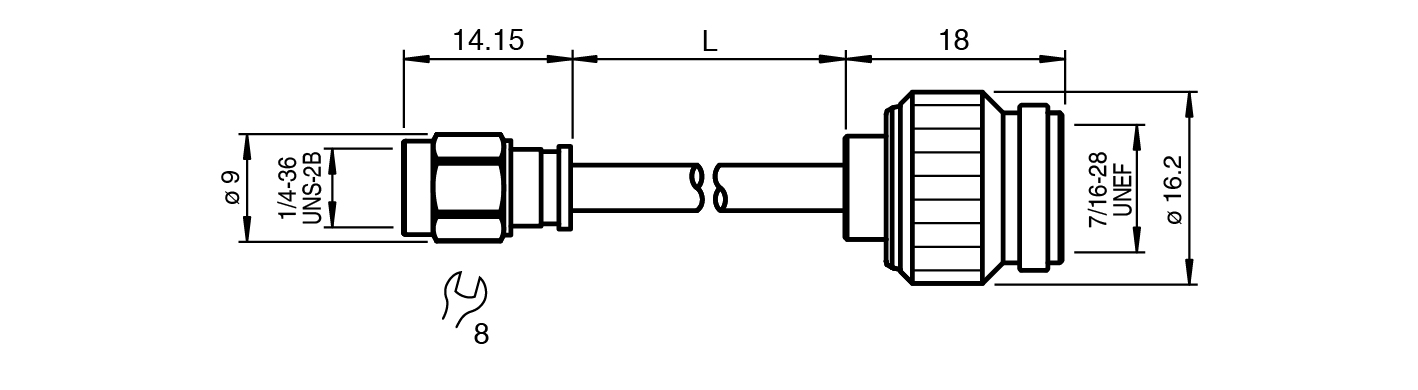

通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 结构类型SMA 连接器 1/4-36 UNS-2B样式直型锁定螺钉连接 | 结构类型SMA 连接器 1/4-36 UNS-2B样式直型锁定螺钉连接 |
| 连接器 2 | 连接器 2 |
| 结构类型TNC 连接器 7/16-28 UNEF样式直型锁定螺钉连接 | 结构类型TNC 连接器 7/16-28 UNEF样式直型锁定螺钉连接 |
| 结构类型 | SMA 连接器 1/4-36 UNS-2B |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 结构类型 | TNC 连接器 7/16-28 UNEF |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 阻抗 | 50 Ω ± 2 Ω |
| 信号衰减 | 29,1 dB/100 m @ 900 MHz |
| 插头连接 | SMA 连接器 : IEC 60169-15 TNC 连接器 : IEC 60169-17 |
| 易燃性 | IEC 60332-1-2 |
| 工作温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 连接器 1 | 连接器 1 |
| 拧紧扭矩0,79 ... 1,13 Nm工具安装六角螺母 SW = 8 mm配接次数min. 500 | 拧紧扭矩0,79 ... 1,13 Nm工具安装六角螺母 SW = 8 mm配接次数min. 500 |
| 连接器 2 | 连接器 2 |
| 拧紧扭矩0,46 ... 0,69 Nm工具安装直纹滚花配接次数min. 500 | 拧紧扭矩0,46 ... 0,69 Nm工具安装直纹滚花配接次数min. 500 |
| 电缆 | 电缆 |
| 护套直径5,5 mm弯曲半径≥ 44 mm ，移动式 ≥ 22 mm ，固定护套颜色黑色（与 RAL 7021 相似）导线结构内部导体 铜，绞线 ∅ 1,44 mm 外部导体 铝箔 镀锡铜丝编织 ∅ 4.2 mm内芯构造同轴长度L10 m | 护套直径5,5 mm弯曲半径≥ 44 mm ，移动式 ≥ 22 mm ，固定护套颜色黑色（与 RAL 7021 相似）导线结构内部导体 铜，绞线 ∅ 1,44 mm 外部导体 铝箔 镀锡铜丝编织 ∅ 4.2 mm内芯构造同轴长度L10 m |
| 质量 | 463 g |
| 拧紧扭矩 | 0,79 ... 1,13 Nm |
| 工具安装 | 六角螺母 SW = 8 mm |
| 配接次数 | min. 500 |
| 拧紧扭矩 | 0,46 ... 0,69 Nm |
| 工具安装 | 直纹滚花 |
| 配接次数 | min. 500 |
| 护套直径 | 5,5 mm |
| 弯曲半径 | ≥ 44 mm ，移动式 ≥ 22 mm ，固定 |
| 护套颜色 | 黑色（与 RAL 7021 相似） |
| 导线结构 | 内部导体 铜，绞线 ∅ 1,44 mm 外部导体 铝箔 镀锡铜丝编织 ∅ 4.2 mm |
| 内芯构造 | 同轴 |
| 长度 | 10 m |
| 连接器 1 | 连接器 1 |
| 滚花螺钉连接锌压铸件，镀镍主体锌压铸件，镀镍密封件硅胶接触表面镀金 (Au) | 滚花螺钉连接锌压铸件，镀镍主体锌压铸件，镀镍密封件硅胶接触表面镀金 (Au) |
| 连接器 2 | 连接器 2 |
| 滚花螺钉连接锌压铸件，镀镍主体锌压铸件，镀镍密封件硅胶接触表面镀金 (Au) | 滚花螺钉连接锌压铸件，镀镍主体锌压铸件，镀镍密封件硅胶接触表面镀金 (Au) |
| 电缆 | 电缆 |
| 护套FRNC磁芯绝缘PE耐紫外线是易燃性阻燃性 | 护套FRNC磁芯绝缘PE耐紫外线是易燃性阻燃性 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | 锌压铸件，镀镍 |
| 密封件 | 硅胶 |
| 接触表面 | 镀金 (Au) |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | 锌压铸件，镀镍 |
| 密封件 | 硅胶 |
| 接触表面 | 镀金 (Au) |
| 护套 | FRNC |
| 磁芯绝缘 | PE |
| 耐紫外线 | 是 |
| 易燃性 | 阻燃性 |
