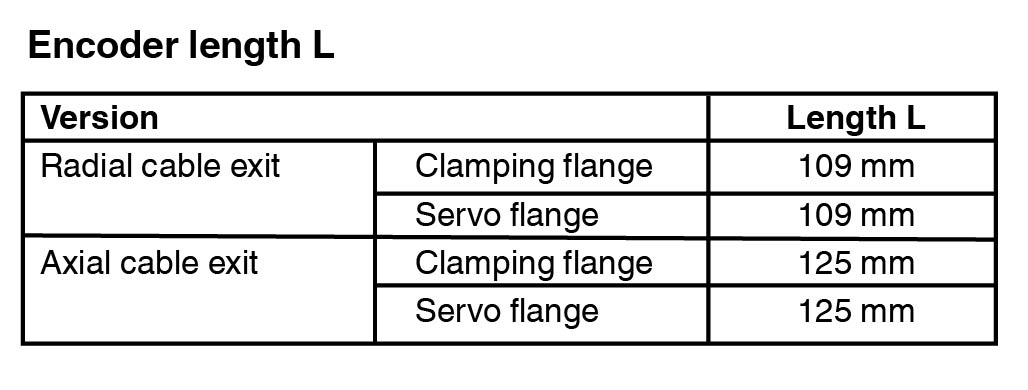

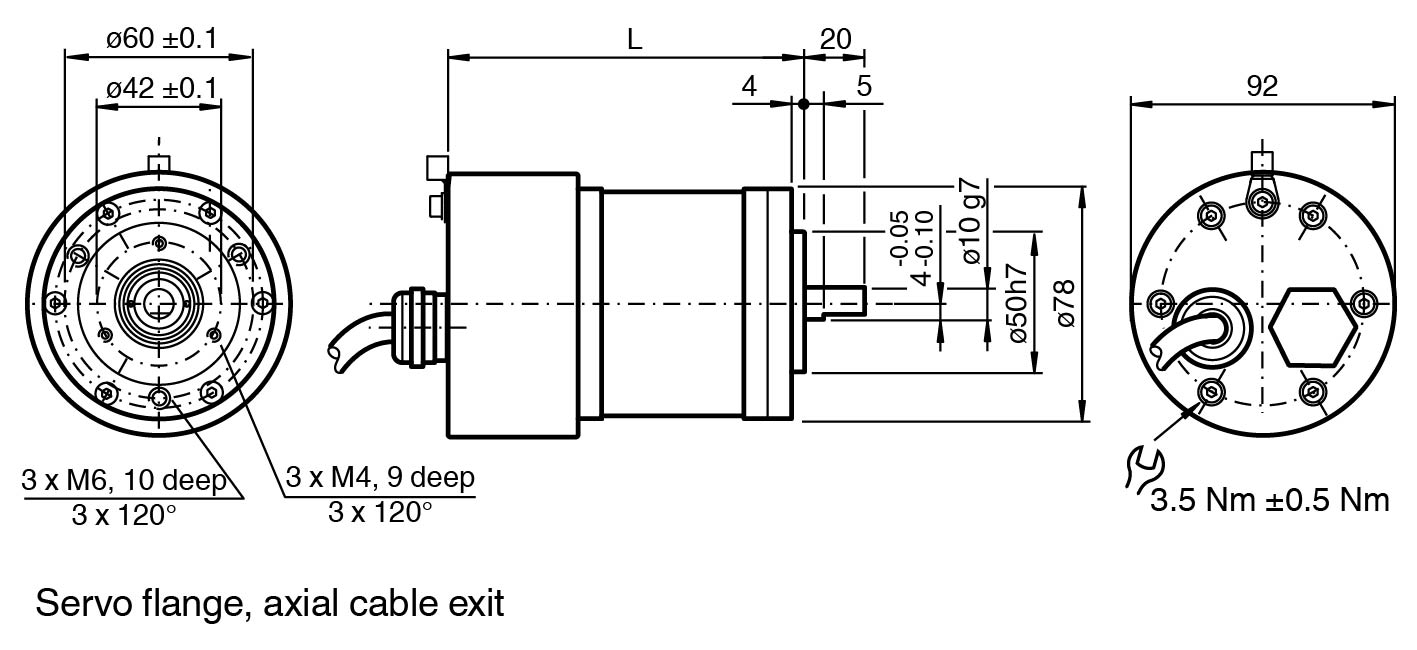

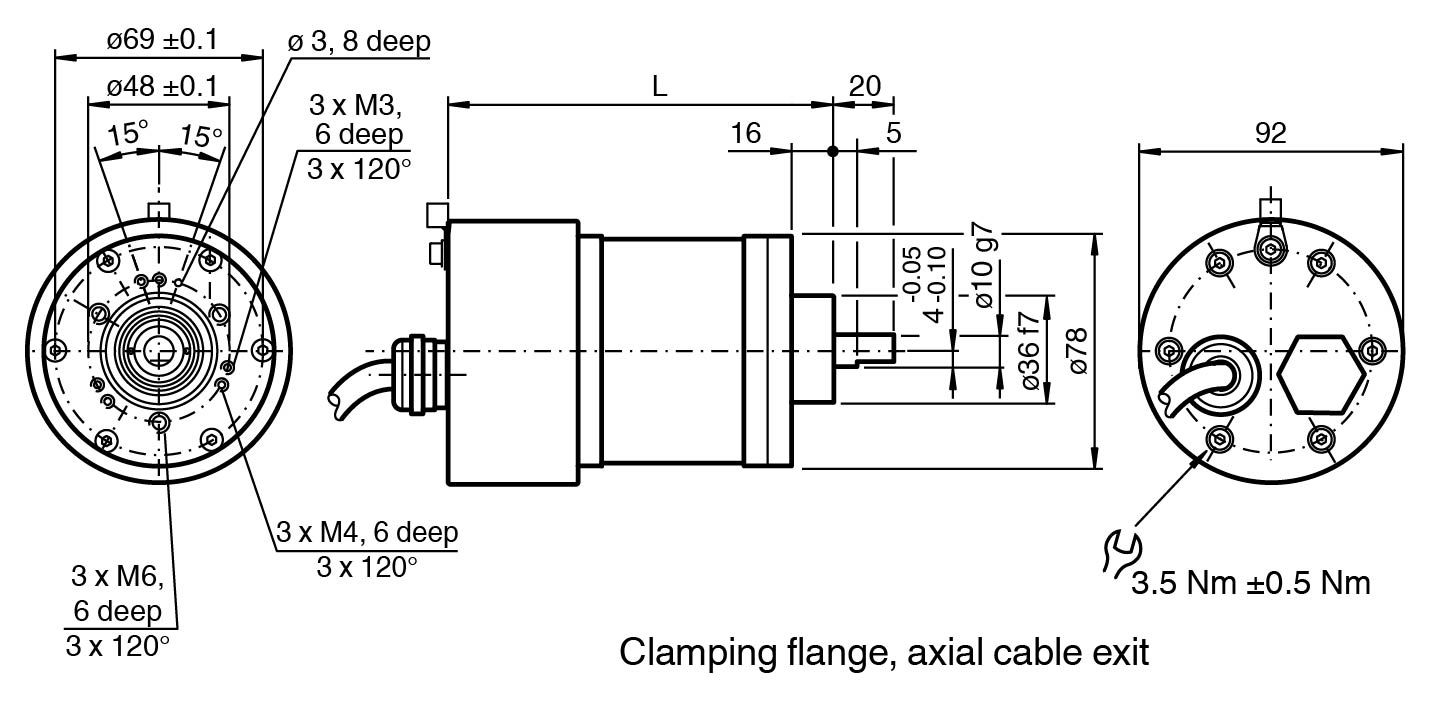

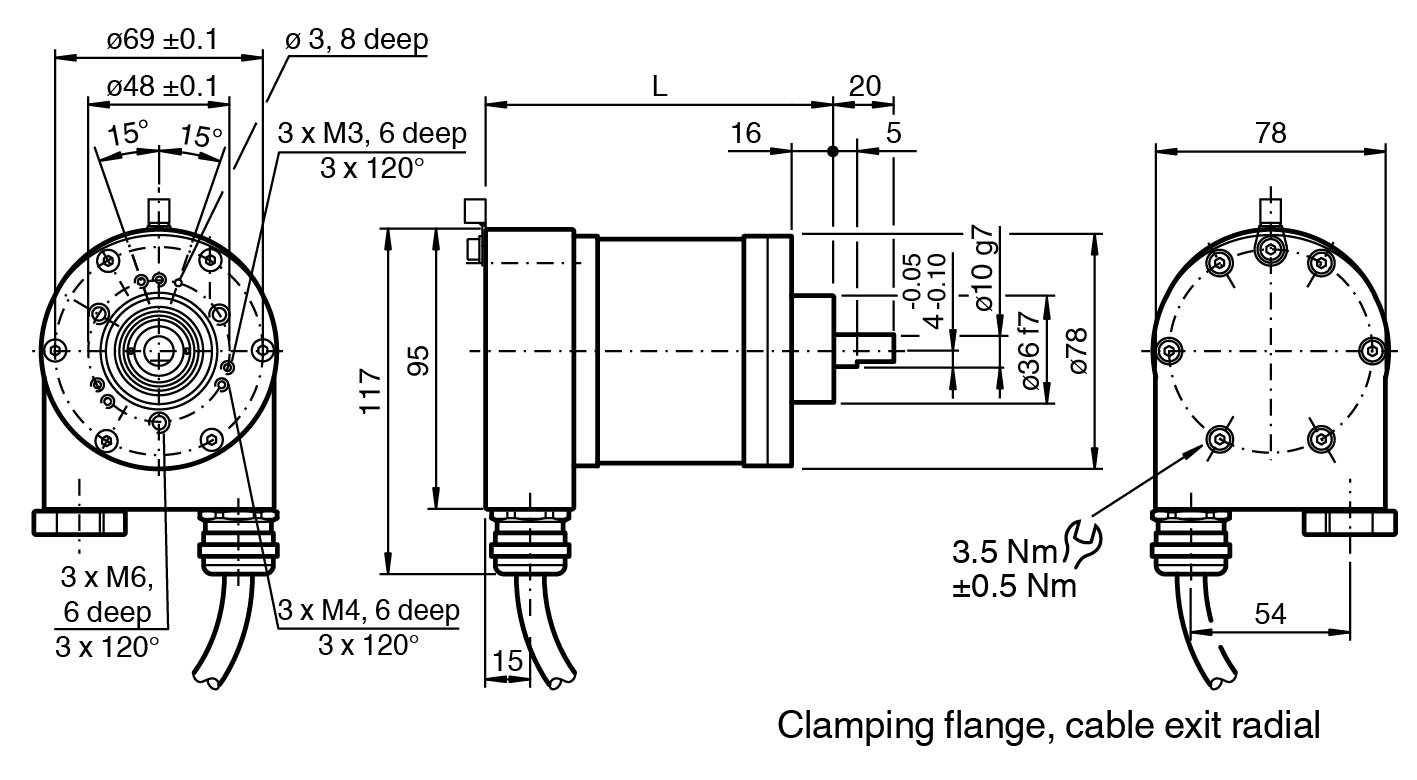

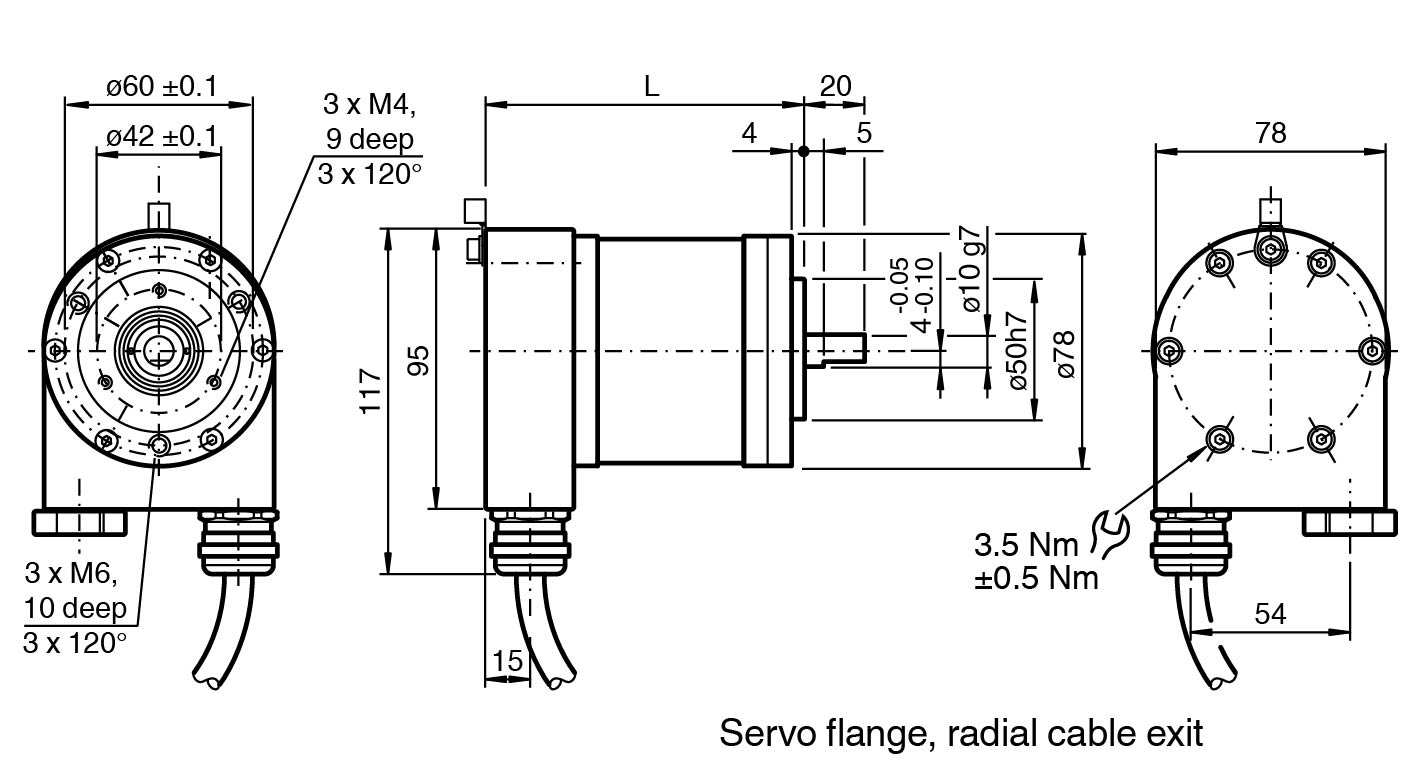

TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 磁性采样 |
|---|---|

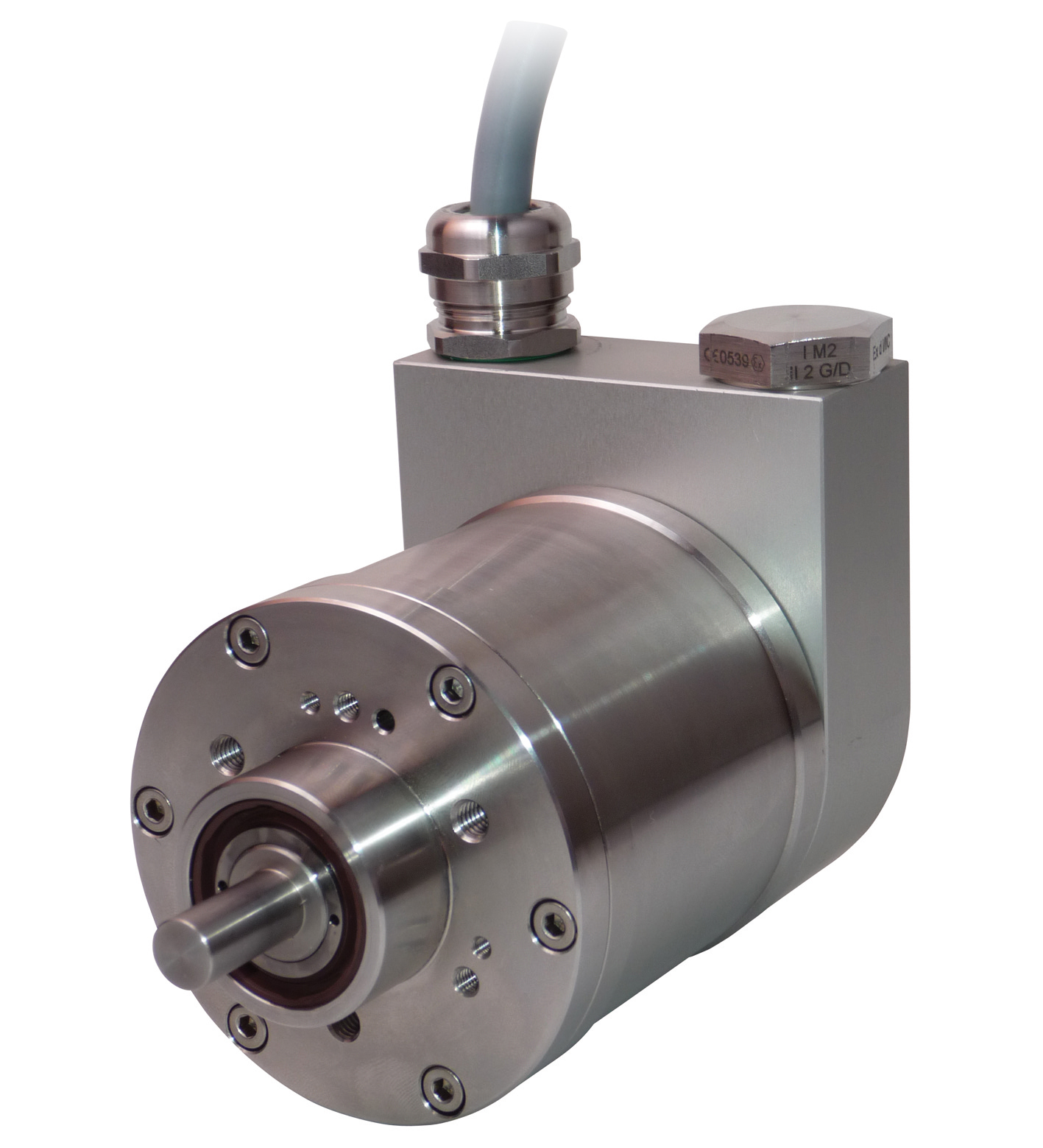

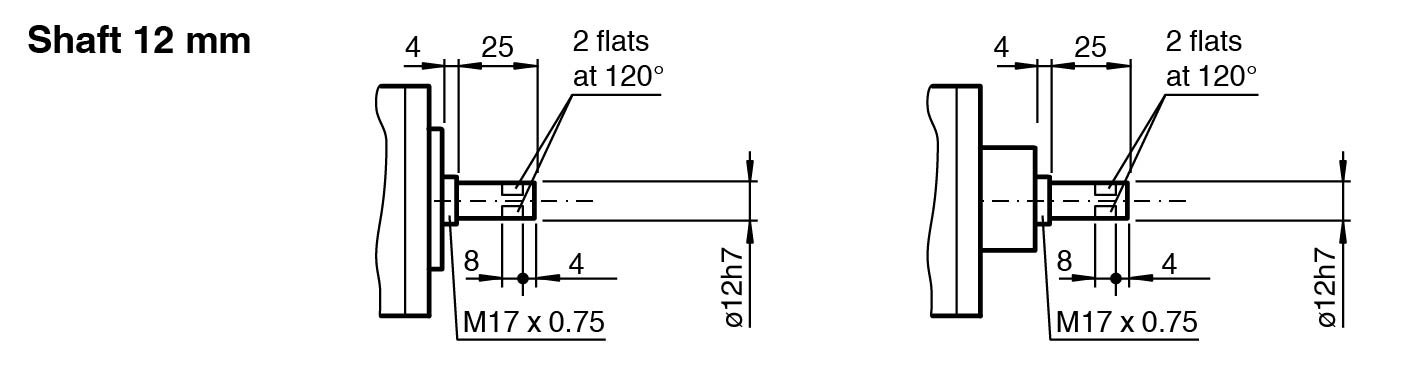

| 设备类型 | 多圈绝对值编码器 |
| 测量范围 | 最小 0 ... 22,5 ° 最大 16 x 360 ° |
| 分辨率 | 16 位 （12 位/转） |
| MTTFd | 470 a |
| L10 | 7,7 E+9 转速为 3000 rpm 时 |
| 工作电压 | 10 ... 30 V DC |
| 电流消耗 | 类型 40 mA |
| 输入类型 | 测量范围的下限 （1 组） |
| 信号电压 | 信号电压 |
| 高15 ... 30 V DC | 高15 ... 30 V DC |
| 信号持续时间 | min. 1 s |
| 高 | 15 ... 30 V DC |
| 输入类型 | 测量范围的上限 （2 组） |
| 信号电压 | 信号电压 |
| 高15 ... 30 V DC | 高15 ... 30 V DC |
| 信号持续时间 | min. 1 s |
| 高 | 15 ... 30 V DC |
| 输出类型 | 1 模拟量输出，电流 |
| 默认设置 | 上升斜坡 当逆时针旋转时 |
| 线性度误差 | ≤ 0,15 % |
| 负载电阻器 | 最大 500 Ω ; 操作电压为 15 V 时的最大值。操作电压越高，可以使用的负载阻抗越高。 |
| 端子盒 | 请参见订购信息 |
| 防护等级 | DIN EN 60529，IP66 |
| 气候测试 | DIN EN 60068-2-78 ，无冷凝 |
| 发射干扰 | EN 61000-6-4:2007/A1:2011 |
| 抗扰度 | EN 61000-6-2:2005 |
| 耐冲击性 | DIN EN 60068-2-27，100 g，6 ms |
| 抗振性 | DIN EN 60068-2-6，10 g，10 ... 1000 Hz |
| IECEx 认证 | IECEx 认证 |
| 设备保护级别 GbIECEx ITS 15.0061X | 设备保护级别 GbIECEx ITS 15.0061X |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 GbITS 15 ATEX 18372X | 设备保护级别 GbITS 15 ATEX 18372X |
| 设备保护级别 Gb | IECEx ITS 15.0061X |
| 设备保护级别 Gb | ITS 15 ATEX 18372X |
| 工作温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 材料 | 材料 |
| 组合 1外壳: 氧化铝 法兰： 氧化铝 轴： 不锈钢 1.4404 / AISI 316L组合 2 (Inox)外壳: 不锈钢 1.4404 / AISI 316L 法兰： 不锈钢 1.4404 / AISI 316L 轴： 不锈钢 1.4404 / AISI 316L外壳镀镍钢法兰铝轴不锈钢 | 组合 1外壳: 氧化铝 法兰： 氧化铝 轴： 不锈钢 1.4404 / AISI 316L组合 2 (Inox)外壳: 不锈钢 1.4404 / AISI 316L 法兰： 不锈钢 1.4404 / AISI 316L 轴： 不锈钢 1.4404 / AISI 316L外壳镀镍钢法兰铝轴不锈钢 |
| 质量 | 大约 2600 g （组合 1） 大约 3900 g （组合 2） |
| 旋转速度 | 最大 3000 min -1 |
| 惯性力矩 | 180 gcm2 |
| 起始扭矩 | ≤ 4 Ncm |
| 轴负载 | 轴负载 |
| 轴向60 N径向80 N | 轴向60 N径向80 N |
| 组合 1 | 外壳: 氧化铝 法兰： 氧化铝 轴： 不锈钢 1.4404 / AISI 316L |
| 组合 2 (Inox) | 外壳: 不锈钢 1.4404 / AISI 316L 法兰： 不锈钢 1.4404 / AISI 316L 轴： 不锈钢 1.4404 / AISI 316L |
| 外壳 | 镀镍钢 |
| 法兰 | 铝 |
| 轴 | 不锈钢 |
| 轴向 | 60 N |
| 径向 | 80 N |
| 在危险区域使用： | 参见使用说明书 |
