倍加福

JPT2-G/V2-BK10M-PUR

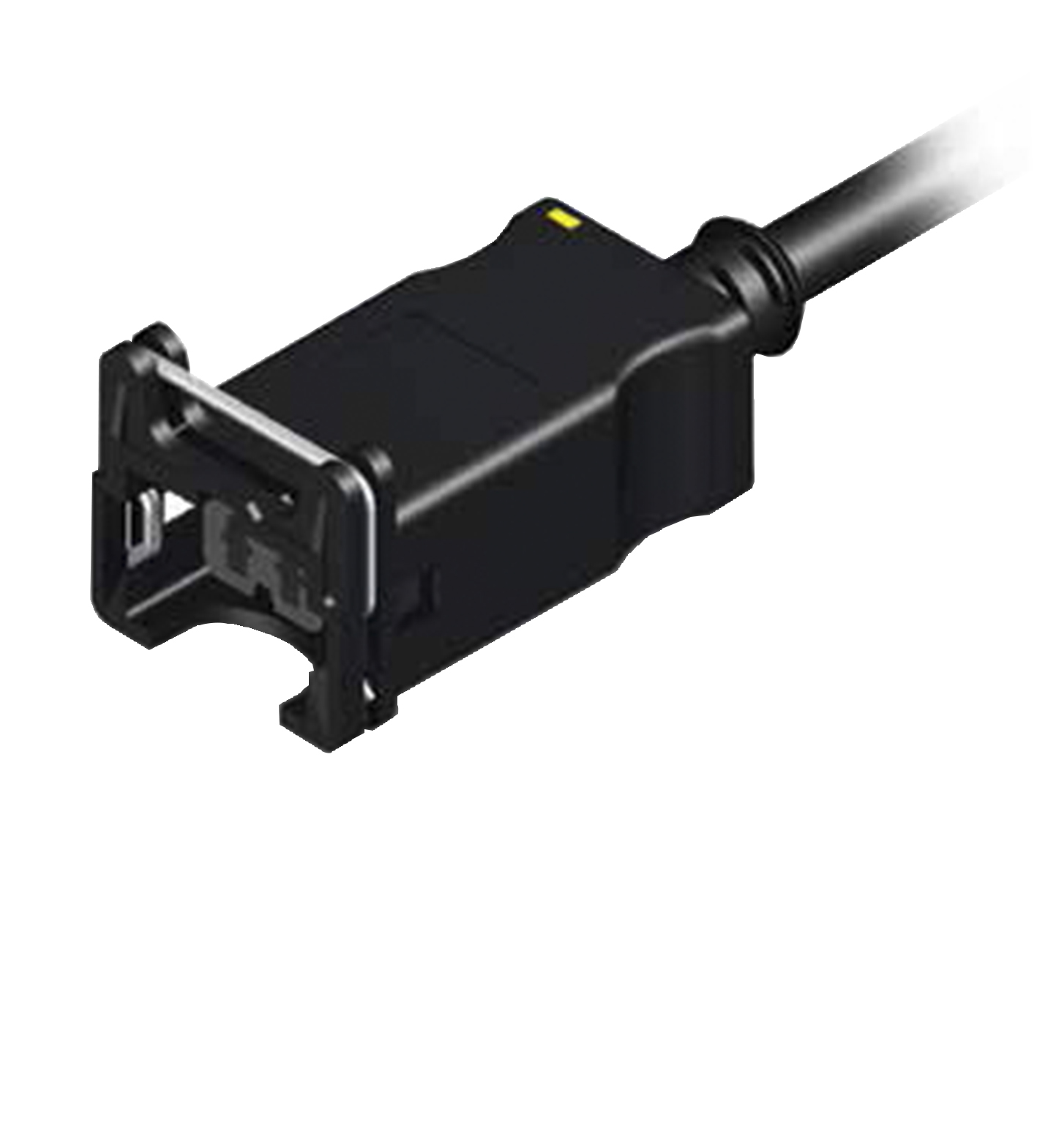

JPT2-G/V2-BK10M-PUR 母头连接器

订货号: 70170596
产品分类: 传感器-执行器缆线

单端内螺纹线组，低功率计时器，LED，2 针，PUR 缆线

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型Junior 功率计时器样式直型针脚数2	连接插座结构类型Junior 功率计时器样式直型针脚数2
连接器 2	连接器 2
连接电缆尾部	连接电缆尾部
连接	插座
结构类型	Junior 功率计时器
样式	直型
针脚数	2
连接	电缆尾部
黄色 LED	运行显示
工作电压	10 ... 30 V
工作电流	最大 2 A
功耗	60 W / 60 VA
防护等级	EN 60529
易燃性	UL 758 / 1581 ， DIN EN 60332-2-2
无卤	DIN VDE 0472-815 DIN EN 50267-2-1
耐油	DIN EN 60811-2-1
环境温度	环境温度
插塞式连接器-20 ... 80 °C (-4 ... 176 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F)	插塞式连接器-20 ... 80 °C (-4 ... 176 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F)
插塞式连接器	-20 ... 80 °C (-4 ... 176 °F)
固定缆线	-40 ... 80 °C (-40 ... 176 °F)
柔性电缆	-25 ... 80 °C (-13 ... 176 °F)
插塞式连接器	插塞式连接器
防松弛锁紧弹簧	防松弛锁紧弹簧
防护等级	IPX 4K
电缆	电缆
护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套颜色黑色（与 RAL 7021 相似）芯数2线芯横截面积0,75 mm2芯颜色1 号芯：棕色 2 号芯：蓝色内芯构造42 x 0,15 mm ∅长度L10 m电缆代码Li 9Y 11Y 2 x 0.75	护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套颜色黑色（与 RAL 7021 相似）芯数2线芯横截面积0,75 mm2芯颜色1 号芯：棕色 2 号芯：蓝色内芯构造42 x 0,15 mm ∅长度L10 m电缆代码Li 9Y 11Y 2 x 0.75
拖链适用性	拖链适用性
牵引链循环min. 40000000运动速度max. 3 m/s导线距离≤ 10 m加速度max. 10 m/s2	牵引链循环min. 40000000运动速度max. 3 m/s导线距离≤ 10 m加速度max. 10 m/s2
质量	346 g
防松弛	锁紧弹簧
护套直径	4,8 mm
弯曲半径	> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式
护套颜色	黑色（与 RAL 7021 相似）
芯数	2
线芯横截面积	0,75 mm2
芯颜色	1 号芯：棕色 2 号芯：蓝色
内芯构造	42 x 0,15 mm ∅
长度	10 m
电缆代码	Li 9Y 11Y 2 x 0.75
牵引链循环	min. 40000000
运动速度	max. 3 m/s
导线距离	≤ 10 m
加速度	max. 10 m/s2
无卤	是
插塞式连接器	插塞式连接器
主体PA，黑色密封件TPU接触表面铜锡合金，镀锡易燃性HB	主体PA，黑色密封件TPU接触表面铜锡合金，镀锡易燃性HB
电缆	电缆
护套PUR 聚醚基底磁芯绝缘PP耐油是耐微生物是耐水解是易燃性V-2	护套PUR 聚醚基底磁芯绝缘PP耐油是耐微生物是耐水解是易燃性V-2
主体	PA，黑色
密封件	TPU
接触表面	铜锡合金，镀锡
易燃性	HB
护套	PUR 聚醚基底
磁芯绝缘	PP
耐油	是
耐微生物	是
耐水解	是
易燃性	V-2
