倍加福

K23-SSI/Rx/IU-C

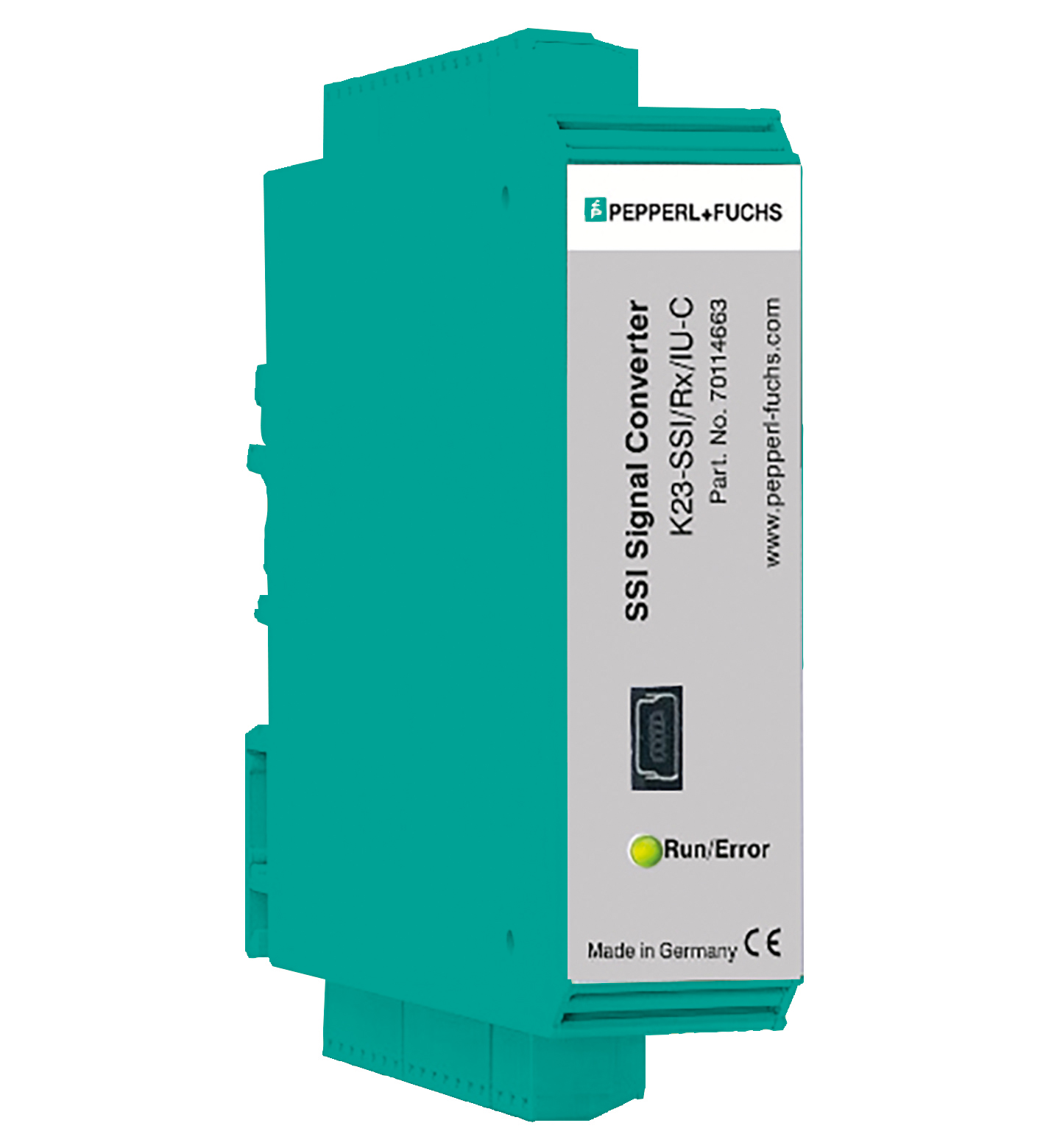

K23-SSI/Rx/IU-C 信号转换器

订货号: 70114663
产品分类: 信号转换器

SSI/模拟信号转换器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

指示灯/操作方法

绿色 LED	状态显示
熔断	外部： T 0,5 A 反极性保护
工作电压	18 ... 30 V DC
工作电流	大约 50 mA （无负载）
电源	编码器：5 VDC/24 VDC 最大 250 mA
接口类型	串行 RS-232、RS-485
传输速率	9600、19200 或 38400 波特
连接	时钟，/时钟，数据，/数据
接口类型	SSI 管理或受管理操作
频率范围	最大 1 MHz
负载电流	最大 3 mA / Ri > 10 kΩ / 10 pF
分辨率	10 位 … 32 位
数据格式	二进制码或格雷码
接口类型	启动/停止RS422 输入：1 x（启动_停止，/启动_停止）；1x（外部初始输入，外部/初始输入）RS422 输出：1 x（初始_输出，/初始_输出）
分辨率	取决于编码器波导的速度
频率	初始脉冲宽度：1 s … 9 µs（可调）初始脉冲频率： 62,5 ... 5000 Hz （可调）通过脉冲频率测量的时间： 48 MHz
输入类型	增量
输入格式	RS422、TTL、HTL 差分、HTL PNP 或 HTL NPN
连接	车道：A、/A、B、/B
输入频率	RS422： max. 1 MHz （RS422 差分信号 > 0.5 V） HTL 差分： max. 500 kHz （HTL 差分信号 > 2 V） TTL/HTL (PNP/NPN)： max. 250 kHz
负载电流	最大 6 mA/Ri > 5 kΩ/10 pF
输入类型	6 x 控制输入
输入格式	HTL、PNP（低：0 V … 3 V，高：9 V … 30 V）
输入频率	最大 10 kHz
负载电流	最大 2 mA/Ri > 15 kΩ/470 pF
编号/类型	模拟量输出可配置为电流或电压输出
电流	0/4 mA … 20 mA （最大负载：270 Ω）
电压	-10 ... 10 V （最大 2 mA）
分辨率	16 位 ±0.1 %（0 °C … 45 °C 时）±0.15 %（-20 °C … 0 °C 时以及 45 °C … 60 °C 时）
响应时间	< 1 ms
输出类型	6 x 控制输出
输出格式	PNP
输出电压	5 V … 30 V （取决于 COM+ 处的电压）
输出额定工作电流	最大 200 mA
响应时间	< 1 ms
电磁兼容性	EN 61000-6-2、EN 61000-6-3、EN 61000-6-4、EN 61326-1
工作温度	-20 ... 60 °C (-4 ... 140 °F) （无凝露）
存储温度	-25 ... 75 °C (-13 ... 167 °F) （无凝露）
防护等级	IP20
连接	螺丝接线端子，线芯最大横截面积：1.5 mm2 / AWG 16
材料	材料
外壳塑料	外壳塑料
安装	在 35 mm DIN 安装导轨上，符合 EN 60715:2001 标准要求
质量	大约 100 g

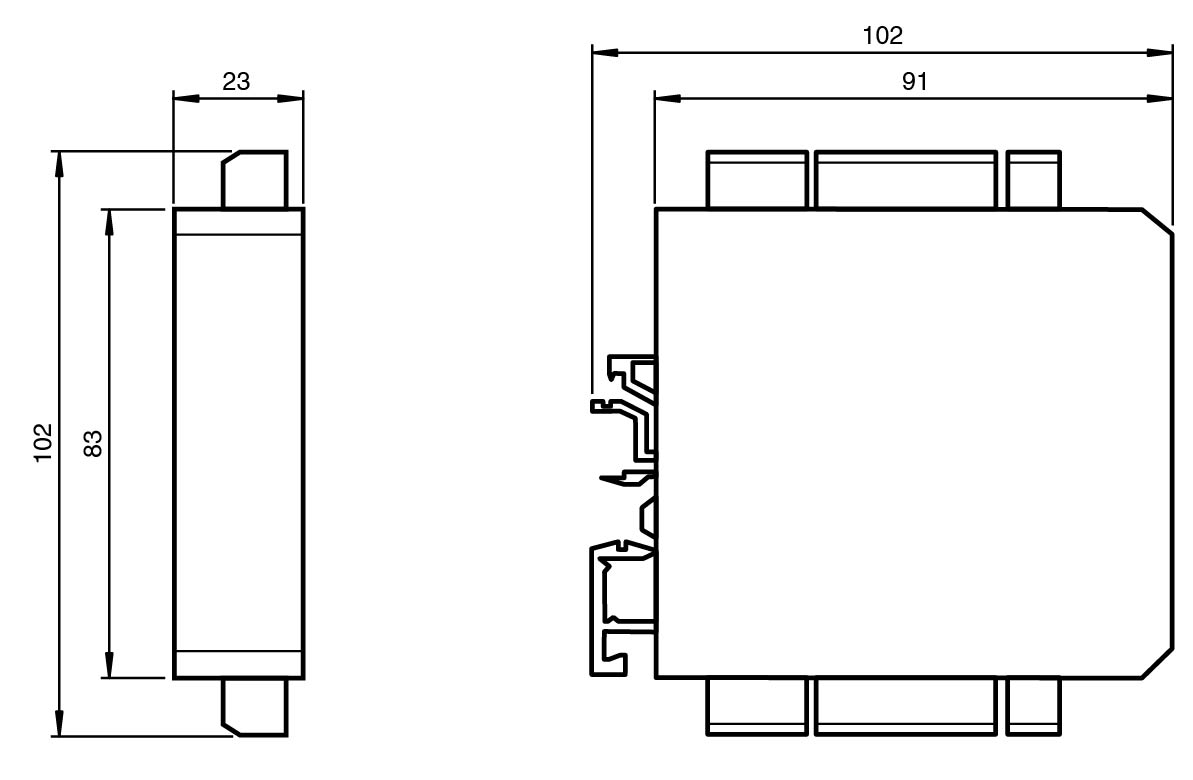

尺寸	（宽 x 高 x 深） 23 mm x 102 mm x 102 mm
外壳	塑料
