倍加福

K23-SSI/USB/25B-C

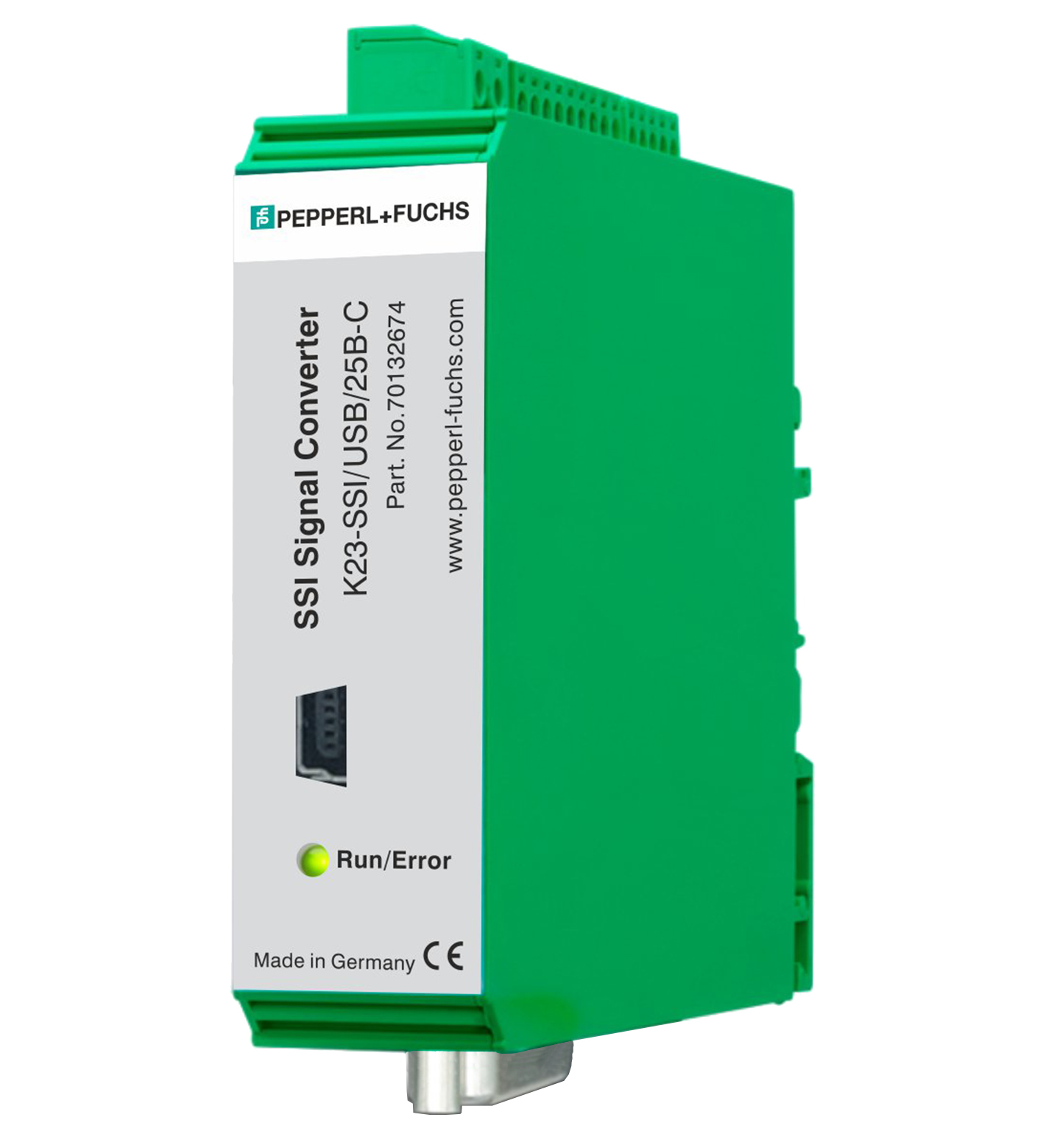

K23-SSI/USB/25B-C 信号转换器

订货号: 70132674
产品分类: 信号转换器

SSI/并行信号转换器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

功能性安全相关参数

平均无故障时间	56,4 a （在 60°C 下持续运行）
绿色 LED	状态显示
熔断	外部： T 0,5 A 反极性保护
工作电压	10 ... 30 V DC
工作电流	大约 30 mA （无负载）
电源	旋转编码器：5 V DC 和 24 V DC（约 1 V，小于 UB）最大 250 mA
接口类型	USB Mini B 型插座
传输速率	115200 波特率
流量控制	8none1
连接	时钟，/时钟，数据，/数据
接口类型	SSI 管理或受管理操作
频率范围	最大 1 MHz
负载电流	最大 3 mA / Ri > 10 kΩ / 10 pF
分辨率	10 位 … 32 位
数据格式	二进制码或格雷码
接口类型	启动/停止RS422 输入：1 x（启动_停止，/启动_停止）；1x（外部初始输入，外部/初始输入）RS422 输出：1 x（初始_输出，/初始_输出）
分辨率	取决于编码器波导的速度
频率	初始脉冲宽度：1 s … 9 µs（可调）初始脉冲频率： 62,5 ... 5000 Hz （可调）通过脉冲频率测量的时间： 48 MHz
输入类型	增量
输入格式	RS422、TTL、HTL 差分、HTL PNP 或 HTL NPN
连接	车道：A、/A、B、/B
输入频率	RS422： max. 1 MHz （RS422 差分信号 > 0.5 V） HTL 差分： max. 500 kHz （HTL 差分信号 > 2 V） TTL/HTL (PNP/NPN)： max. 250 kHz
负载电流	最大 6 mA/Ri > 5 kΩ/10 pF
输入类型	3 x 控制输入
输入格式	HTL、PNP（低：0 V … 3 V，高：9 V … 30 V）
输入频率	最大 10 kHz
负载电流	最大 2 mA/Ri > 15 kΩ/470 pF
编号/类型	并行
信号	推挽式
输出额定工作电流	格雷码、二进制码、BCD 码
分辨率	25 位
触点负载	最大 35 V 在 COM+ 上（短路电阻高达 27 V）最大 20 kA 在 24 V 时 (Ri = 600 Ω)
采样时间	0.001 s … 9.999 s （可调）
工作温度	-20 ... 60 °C (-4 ... 140 °F) （无凝露）
存储温度	-25 ... 75 °C (-13 ... 167 °F) （无凝露）
防护等级	IP20

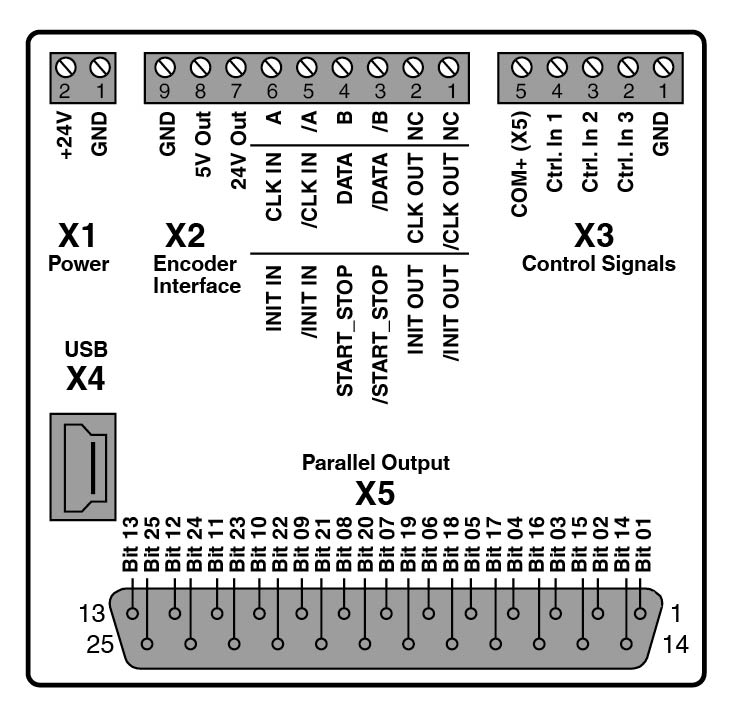

连接	螺丝接线端子 1.5 mm2, AWG 16 25 针 Sub-D 插座
材料	材料
外壳塑料	外壳塑料
安装	在 35 mm DIN 安装导轨上，符合 EN 60715:2001 标准要求
质量	大约 100 g

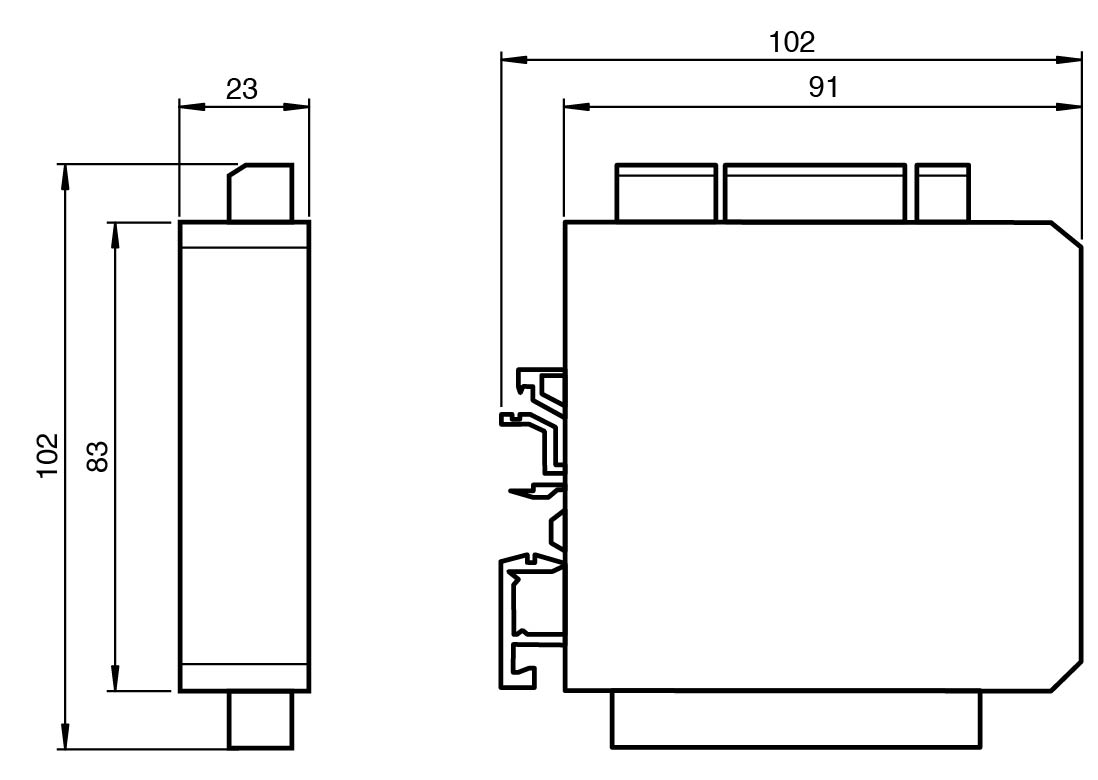

尺寸	尺寸
高度102 mm宽度23 mm深度102 mm	高度102 mm宽度23 mm深度102 mm
外壳	塑料
高度	102 mm
宽度	23 mm
深度	102 mm
