TECHNICAL DATA
规格参数
通用规格
| 数据存储 | EEPROM |
|---|---|
| 类型 | 7 位 7 段 LC 显示 |
| 显示值 | 数字高度 8 mm |
| 显示间隔 | 0 ... 9999999 |
| 比例因数 | 1 ... 4095 （出厂设置） |
| 复位 | 手动或外部 |
| 工作电压 | 10 ... 30 V DC |
| 工作电流 | 最大 25 mA |
| 电压 | 低：0 ...2 V DC 高：3.5 ...30 V DC 开关阈值大约为 2.7 V |
| 阻抗 | 10 kΩ |
| 接通延时 | 500 ms |

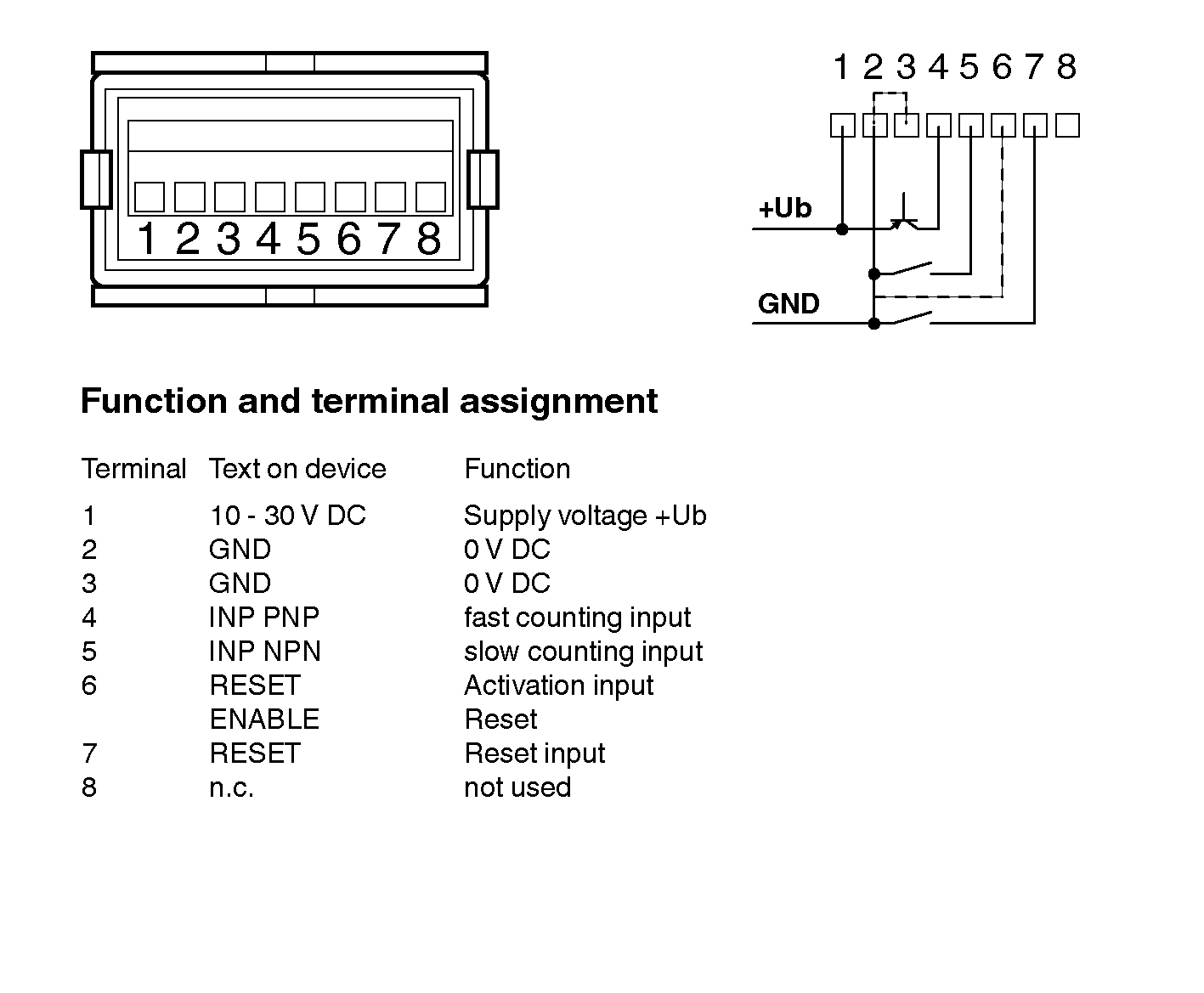

| 输入类型 | 计数器输入 PNP：快速输入，PNP 开关 |
| 输入频率 | 最大 8 kHz |
| 输入类型 | 计数器输入 NPN：低速输入，NPN 开关 |
| 输入频率 | 最大 48 Hz |
| 输入类型 | 启用输入复位按钮：静态 NPN 输入 |
| 输入类型 | 复位输入：边沿触发的 NPN 输入（至少 20 ms） |
| 指令符合性 | 指令符合性 |
| EMC 指令 2004/108/ECEN 61000-6-2:2005 | EMC 指令 2004/108/ECEN 61000-6-2:2005 |
| 符合标准 | 符合标准 |
| 发射干扰DIN EN 55011:2009，等级 B机械容量EN 60068-2-6:2008 10 … 55 Hz / 1 mm / XYZ 每个方向 30 分钟耐冲击和抗振工作中的设备：100 G / XYZ； EN 60068-2-27:1995 工作中的设备：10 G / XYZ；EN 60068-2-29:1995 | 发射干扰DIN EN 55011:2009，等级 B机械容量EN 60068-2-6:2008 10 … 55 Hz / 1 mm / XYZ 每个方向 30 分钟耐冲击和抗振工作中的设备：100 G / XYZ； EN 60068-2-27:1995 工作中的设备：10 G / XYZ；EN 60068-2-29:1995 |
| EMC 指令 2004/108/EC | EN 61000-6-2:2005 |
| 发射干扰 | DIN EN 55011:2009，等级 B |
| 机械容量 | EN 60068-2-6:2008 10 … 55 Hz / 1 mm / XYZ 每个方向 30 分钟 |
| 耐冲击和抗振 | 工作中的设备：100 G / XYZ； EN 60068-2-27:1995 工作中的设备：10 G / XYZ；EN 60068-2-29:1995 |
| 环境温度 | -20 ... 65 °C (-4 ... 149 °F) |
| 存储温度 | -25 ... 75 °C (-13 ... 167 °F) |
| 防护等级 | IP65（前部） IP20（连接侧） |
| 质量 | 大约 40 g |

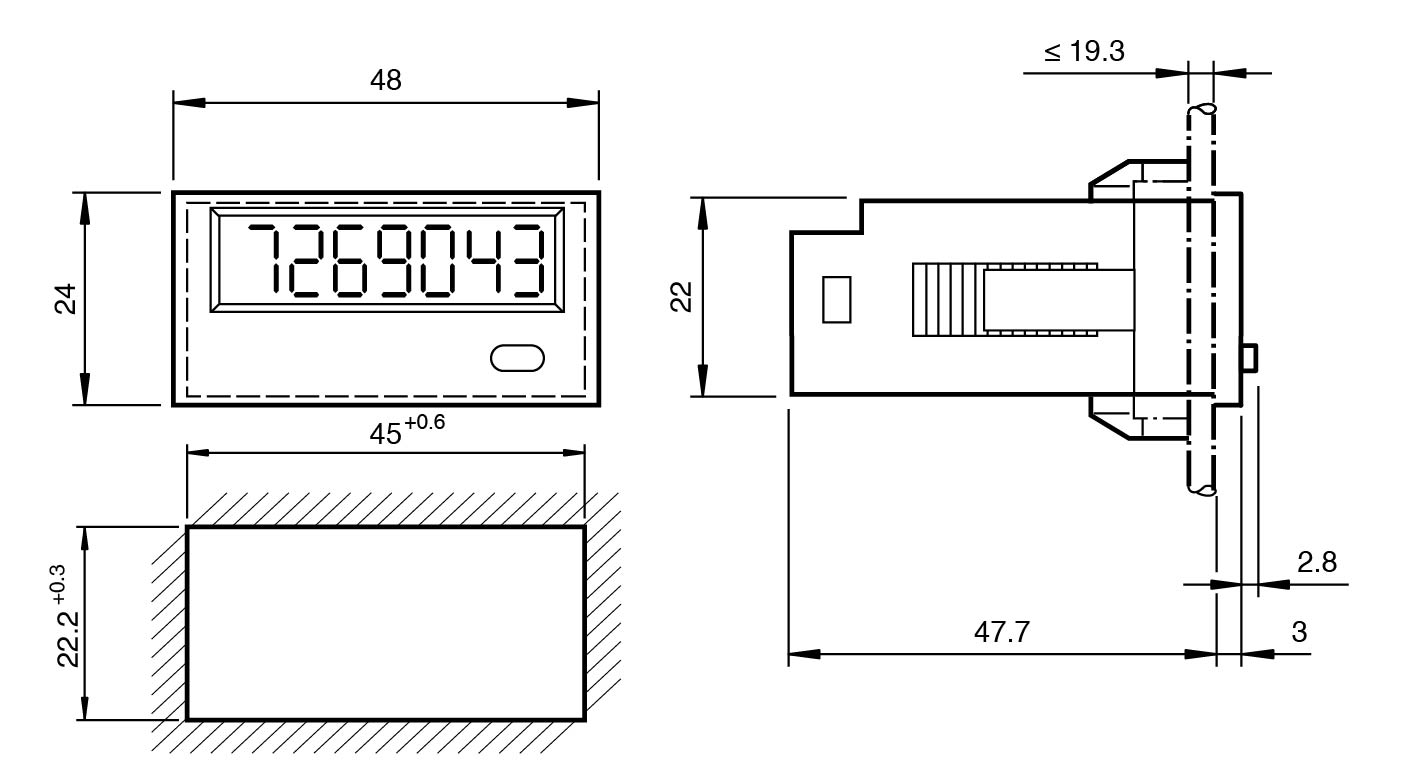

| 尺寸 | 48 mm x 24 mm x 53.5 mm |
