产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 预选择 | 单个 |
|---|---|
| 数据存储 | > 10 年，EEPROM |
| 编程 | 键盘驱动式菜单 |
| 类型 | 2 线，2 x 6 位 LC 显示，带前置符号 |
| 显示值 | 数字高度 9 mm |
| 预选择 | 数字高度 7 mm |
| 键互锁 | 通过“锁定”输入的“高”电位 |
| 小数点 | 0 到最多 5 个小数位 |
| 比例因数 | 0,0001 ... 99,9999 |
| 复位 | 手动或外部 |
| 熔断 | 11 … 30 V DC：T 0.2 A |
| 工作电压 | 11 ... 30 V DC |
| 功耗 | 最大 4 W |

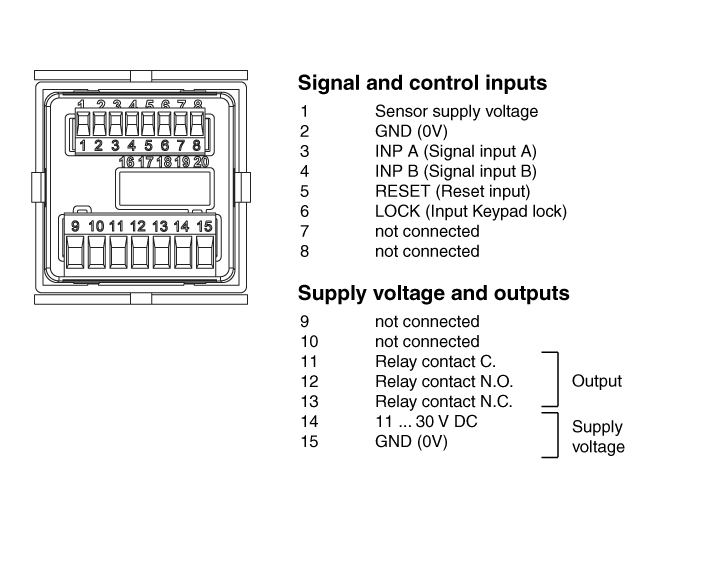

| 连接 | 计数器输入： A 和 B 控制/复位输入： 锁定，复位 |
| 信号电压 | 信号电压 |
| 高3,5 ... 30 V DC低0 ... 2 V DC | 高3,5 ... 30 V DC低0 ... 2 V DC |
| 计数频率 | 30 Hz / 5 kHz |
| 最短脉冲持续时间 | 控制/复位输入： 静态 / 1 ms |
| 阻抗 | 10 kOhm |
| 计数模式 | 计数模式 |
| 脉冲计数器带计数方向 (cnt.dir) 的计数，差异计数 (up.dn)，向上/向下计数（四屏），计时器通过 GATE 输入测量时间 (FrErun)，计数器输入 A：启动，计数器输入 B：停止 (InpA.InpB.)，计数器输入 B：启动/停止 (InpB.InpB.)， | 脉冲计数器带计数方向 (cnt.dir) 的计数，差异计数 (up.dn)，向上/向下计数（四屏），计时器通过 GATE 输入测量时间 (FrErun)，计数器输入 A：启动，计数器输入 B：停止 (InpA.InpB.)，计数器输入 B：启动/停止 (InpB.InpB.)， |
| 高 | 3,5 ... 30 V DC |
| 低 | 0 ... 2 V DC |
| 脉冲计数器 | 带计数方向 (cnt.dir) 的计数，差异计数 (up.dn)，向上/向下计数（四屏）， |
| 计时器 | 通过 GATE 输入测量时间 (FrErun)，计数器输入 A：启动，计数器输入 B：停止 (InpA.InpB.)，计数器输入 B：启动/停止 (InpB.InpB.)， |
| 继电器 | 转换触点 |
| 开关电压最大 250 V AC / 110 V DC开关电流最大 3 A AC/DC，最小 30 mA DC，开关电源最大 750 VA / 90 W机械寿命2 x 107 开关周期电气寿命在 3 A 时为 5 x 104 个循环响应时间< 15 ms 脉冲计数器 < 10 ms 计时器 | 开关电压最大 250 V AC / 110 V DC开关电流最大 3 A AC/DC，最小 30 mA DC，开关电源最大 750 VA / 90 W机械寿命2 x 107 开关周期电气寿命在 3 A 时为 5 x 104 个循环响应时间< 15 ms 脉冲计数器 < 10 ms 计时器 |
| 传感器电源 | 连接的电源导通，最大 50 mA |
| 开关电压 | 最大 250 V AC / 110 V DC |
| 开关电流 | 最大 3 A AC/DC，最小 30 mA DC， |
| 开关电源 | 最大 750 VA / 90 W |
| 机械寿命 | 2 x 107 开关周期 |
| 电气寿命 | 在 3 A 时为 5 x 104 个循环 |
| 响应时间 | < 15 ms 脉冲计数器 < 10 ms 计时器 |
| 指令符合性 | 指令符合性 |
| EMC 指令 2004/108/ECEN 61000-6-2:2005、EN 50295:1999 | EMC 指令 2004/108/ECEN 61000-6-2:2005、EN 50295:1999 |
| 符合标准 | 符合标准 |
| 发射干扰DIN EN 55011:2009，等级 B机械容量EN 60068-2-6:2008 10 … 55 Hz / 1 mm / XYZ 每个方向 30 分钟耐冲击和抗振EN 60068-2-27:1995 100 G / 2 ms / XYZ每个方向 3 次 | 发射干扰DIN EN 55011:2009，等级 B机械容量EN 60068-2-6:2008 10 … 55 Hz / 1 mm / XYZ 每个方向 30 分钟耐冲击和抗振EN 60068-2-27:1995 100 G / 2 ms / XYZ每个方向 3 次 |
| EMC 指令 2004/108/EC | EN 61000-6-2:2005、EN 50295:1999 |
| 发射干扰 | DIN EN 55011:2009，等级 B |
| 机械容量 | EN 60068-2-6:2008 10 … 55 Hz / 1 mm / XYZ 每个方向 30 分钟 |
| 耐冲击和抗振 | EN 60068-2-27:1995 100 G / 2 ms / XYZ每个方向 3 次 |
| 环境温度 | -10 ... 50 °C (14 ... 122 °F) |
| 存储温度 | -25 ... 75 °C (-13 ... 167 °F) |
| 相对湿度 | ≤ 93 % 在 40 °C 时（无凝露） |
| 海拔高度 | 0 ... 2000 m |
| 防护等级 | IP65（前部） |
| 质量 | 大约 117 g |

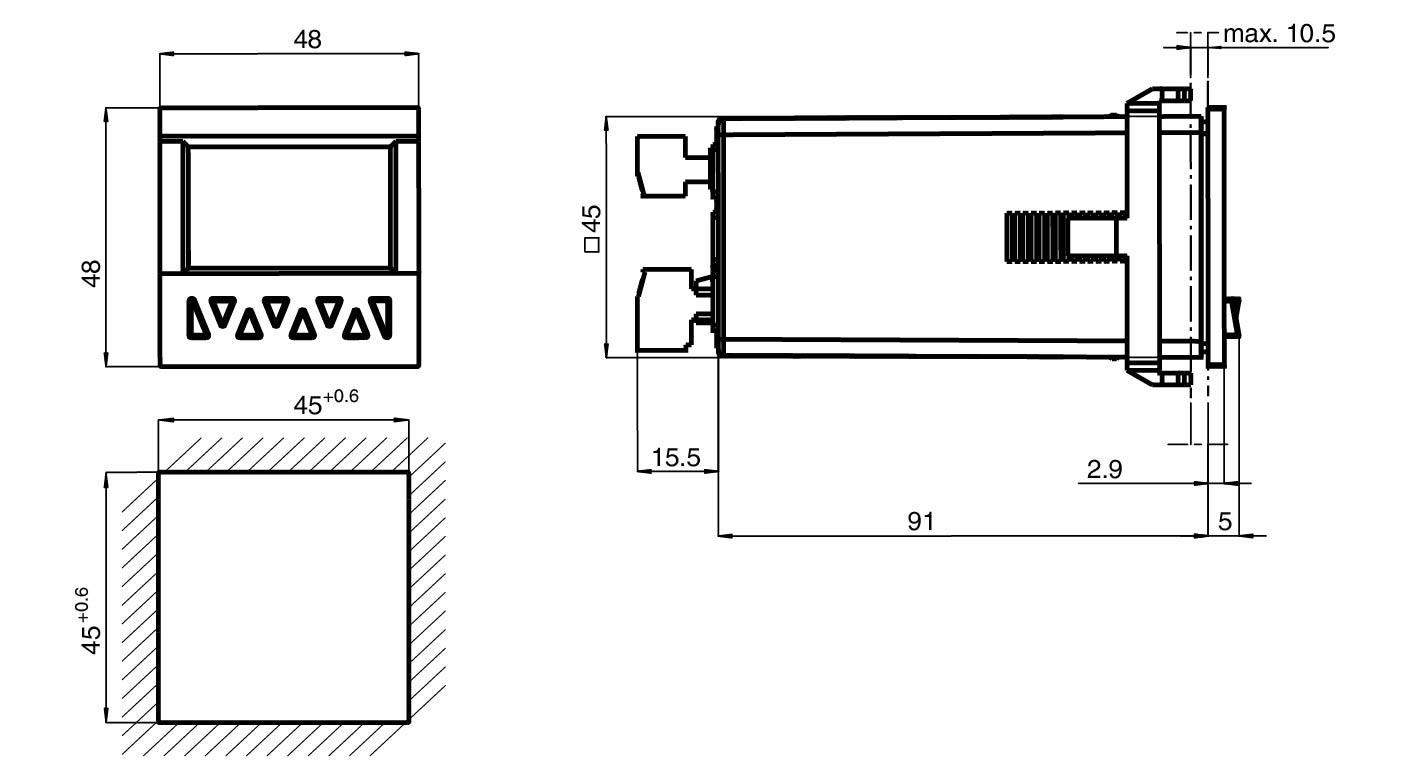

| 尺寸 | 48 mm x 48 mm x 109.8 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
