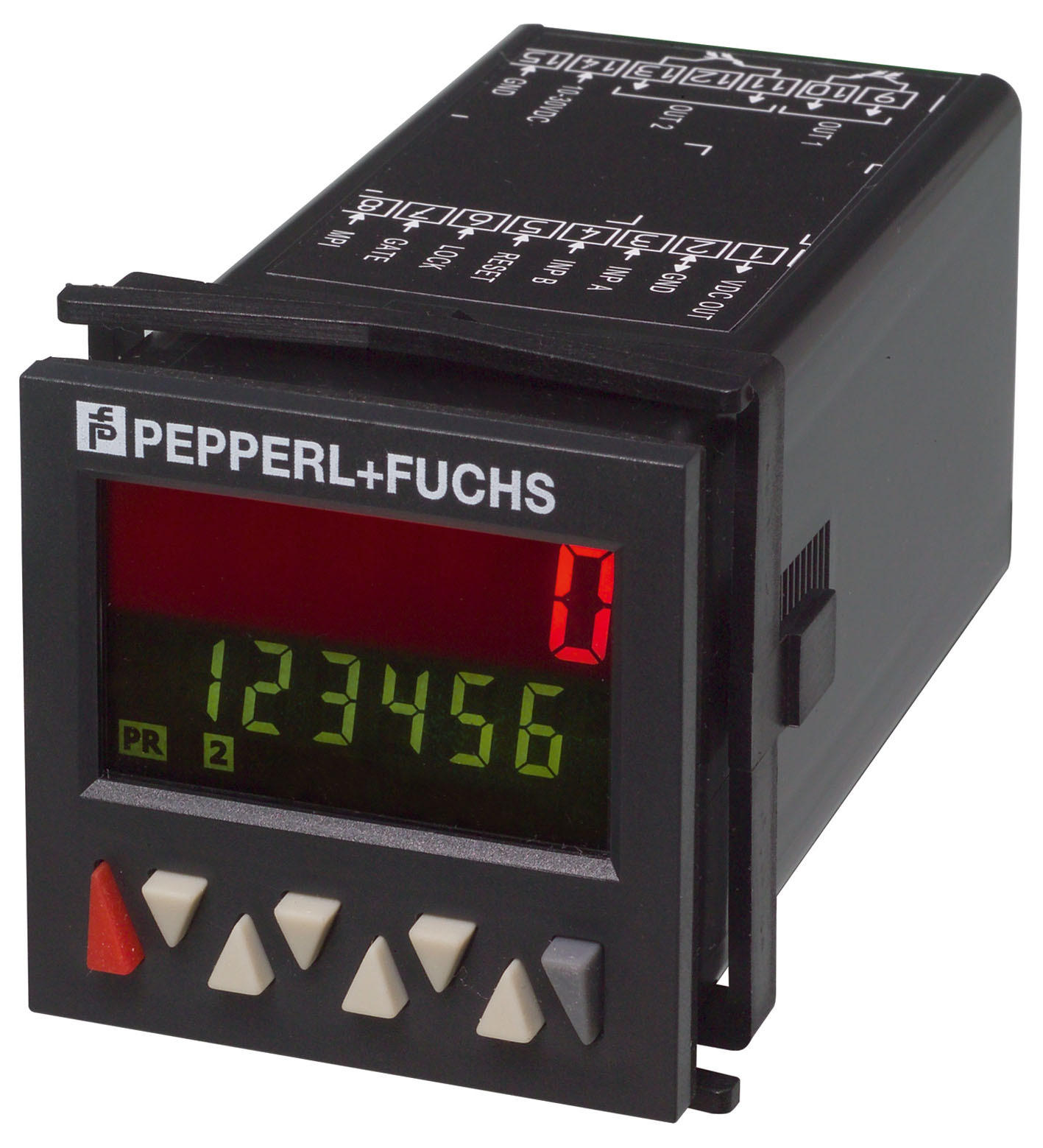

产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 预选择 | 6 倍 |
|---|---|
| 数据存储 | > 10 年，EEPROM |
| 编程 | 键盘驱动式菜单 |
| 类型 | 2 线，2 x 6 位 LC 显示，带前置符号 多色，背光 |
| 显示值 | 数字高度 9 mm |
| 预选择 | 数字高度 7 mm |
| 键互锁 | 通过“锁定”输入的“高”电位 |
| 小数点 | 0 到最多 5 个小数位 |
| 比例因数 | 0,0001 ... 99,9999 |
| 复位 | 手动或外部 |
| 熔断 | 90 … 260 V AC：T 0.1 A |
| 工作电压 | 90 ... 260 V AC |
| 功耗 | 最大 8 VA |

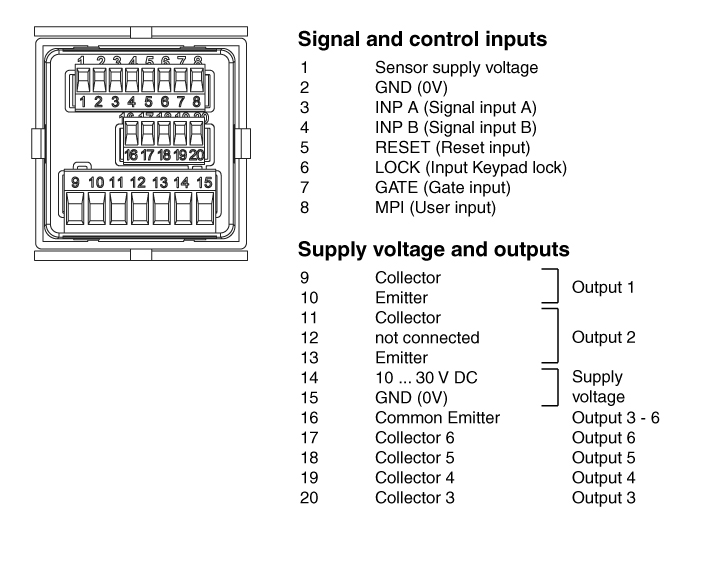

| 连接 | 计数器输入： A 和 B 控制/复位输入： LOCK、RESET、GATE、MPI |
| 信号电压 | 信号电压 |
| 高12 ... 30 V DC低0 ... 4 V DC | 高12 ... 30 V DC低0 ... 4 V DC |
| 计数频率 | 最大 50 kHz |
| 最短脉冲持续时间 | 控制/复位输入： 10 ms / 1 ms |
| 阻抗 | 5 kOhm |
| 计数模式 | 计数模式 |
| 脉冲计数器带计数方向 (cnt.dir) 的计数，差异计数 (up.dn)，向上/向下计数（四屏）， 累积计数 (up.up)，向上/向下计数 x 2 (quad 2)，向上/向下计数 x 4 (quad 4)，计数器输入 A 和计数器输入 B 的附加功能： A/B，(A-B)/A x 100% 频率计数器输入 A 和输入 B 的功能： A，A-B，A+B quad，A/B，(A-B)/A x 100 %计时器通过 GATE 输入测量时间 (FrErun)，计数器输入 A：启动，计数器输入 B：停止 (InpA.InpB.)，计数器输入 B：启动/停止 (InpB.InpB.)， 通过“复位”输入测量时间（自动） | 脉冲计数器带计数方向 (cnt.dir) 的计数，差异计数 (up.dn)，向上/向下计数（四屏）， 累积计数 (up.up)，向上/向下计数 x 2 (quad 2)，向上/向下计数 x 4 (quad 4)，计数器输入 A 和计数器输入 B 的附加功能： A/B，(A-B)/A x 100% 频率计数器输入 A 和输入 B 的功能： A，A-B，A+B quad，A/B，(A-B)/A x 100 %计时器通过 GATE 输入测量时间 (FrErun)，计数器输入 A：启动，计数器输入 B：停止 (InpA.InpB.)，计数器输入 B：启动/停止 (InpB.InpB.)， 通过“复位”输入测量时间（自动） |
| 高 | 12 ... 30 V DC |
| 低 | 0 ... 4 V DC |
| 脉冲计数器 | 带计数方向 (cnt.dir) 的计数，差异计数 (up.dn)，向上/向下计数（四屏）， 累积计数 (up.up)，向上/向下计数 x 2 (quad 2)，向上/向下计数 x 4 (quad 4)，计数器输入 A 和计数器输入 B 的附加功能： A/B，(A-B)/A x 100% |
| 频率计数器 | 输入 A 和输入 B 的功能： A，A-B，A+B quad，A/B，(A-B)/A x 100 % |
| 计时器 | 通过 GATE 输入测量时间 (FrErun)，计数器输入 A：启动，计数器输入 B：停止 (InpA.InpB.)，计数器输入 B：启动/停止 (InpB.InpB.)， 通过“复位”输入测量时间（自动） |
| 传感器电源 | 20,4 ... 27,6 V DC， 最大 80 mA |
| 响应时间 | 加/减/自动重复 < 6 ms A/B；(A-B)/A：< 23 ms |
| 光耦合器 | 输出 1 到 6，NPN，光耦合器输出 3 到 6 共用发射器开关电源 30 V DC / 10 mA |
| 信号电压 | 带 IC 的 UCESAT = 10 mA：最大 2 V 带 IC 的 UCESAT = 5 mA：最大 0,4 V |
| 指令符合性 | 指令符合性 |
| 低电压指令 2006/95/ECEN 61010-1:2001； 防护等级：2EMC 指令 2004/108/ECEN 61000-6-2:2005、EN 50295:1999 | 低电压指令 2006/95/ECEN 61010-1:2001； 防护等级：2EMC 指令 2004/108/ECEN 61000-6-2:2005、EN 50295:1999 |
| 符合标准 | 符合标准 |
| 发射干扰DIN EN 55011:2009，等级 B机械容量EN 60068-2-6:2008 10 … 55 Hz / 1 mm / XYZ 每个方向 30 分钟耐冲击和抗振EN 60068-2-27:1995 100 G / 2 ms / XYZ每个方向 3 次 | 发射干扰DIN EN 55011:2009，等级 B机械容量EN 60068-2-6:2008 10 … 55 Hz / 1 mm / XYZ 每个方向 30 分钟耐冲击和抗振EN 60068-2-27:1995 100 G / 2 ms / XYZ每个方向 3 次 |
| 低电压指令 2006/95/EC | EN 61010-1:2001； 防护等级：2 |
| EMC 指令 2004/108/EC | EN 61000-6-2:2005、EN 50295:1999 |
| 发射干扰 | DIN EN 55011:2009，等级 B |
| 机械容量 | EN 60068-2-6:2008 10 … 55 Hz / 1 mm / XYZ 每个方向 30 分钟 |
| 耐冲击和抗振 | EN 60068-2-27:1995 100 G / 2 ms / XYZ每个方向 3 次 |
| 环境温度 | -20 ... 65 °C (-4 ... 149 °F) |
| 存储温度 | -25 ... 75 °C (-13 ... 167 °F) |
| 相对湿度 | ≤ 93 % 在 40 °C 时（无凝露） |
| 海拔高度 | 0 ... 2000 m |
| 污染程度 | 2 |
| 防护等级 | IP65（前部） |
| 质量 | 大约 151 g |

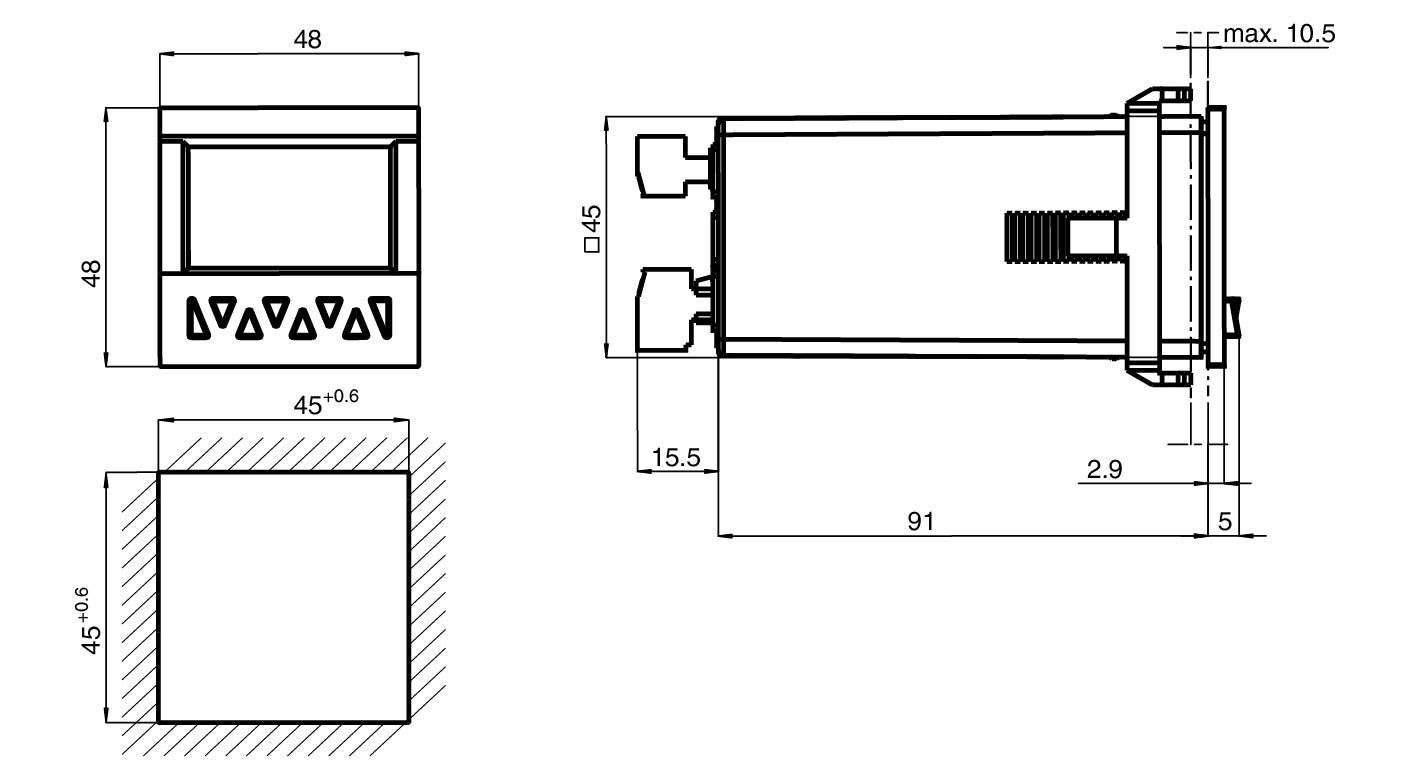

| 尺寸 | 48 mm x 48 mm x 109.8 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
