TECHNICAL DATA
规格参数
通用规格
| 预选择 | 单个 |
|---|---|
| 数据存储 | EEPROM |
| 编程 | 键盘驱动式菜单 |
| 类型 | 6 位 7 段 LED 显示，红色 |
| 显示值 | 数字高度 14 mm |
| 显示间隔 | 0.001 s ... 999999 h |
| 小数点 | 0 到最多 3 个小数位 |
| 准确度 | 速度指示器：< 0.1%；计时器：< 50 ppm |
| 复位 | 手动或外部 |
| 熔断 | 10 … 30 V DC：T 0.1 A |
| 工作电压 | 10 ... 30 V DC |
| 工作电流 | 最大 50 mA |
| 信号电压 | 信号电压 |
| 高0.6 x Ue ... 30 V DC低0 ...0.2 x Ue | 高0.6 x Ue ... 30 V DC低0 ...0.2 x Ue |
| 计数频率 | 30 Hz / 60 kHz 带位置显示，最高 25 kHz |
| 最短脉冲持续时间 | 5 ms 用于复位输入 |
| 阻抗 | 大约 5 kOhm |
| 计数方法 | 加或减 |
| 高 | 0.6 x Ue ... 30 V DC |
| 低 | 0 ...0.2 x Ue |
| 指令符合性 | 指令符合性 |
| EMC 指令 2004/108/ECEN 61000-6-2:2005 | EMC 指令 2004/108/ECEN 61000-6-2:2005 |
| 符合标准 | 符合标准 |
| 发射干扰DIN EN 55011:2009，等级 B | 发射干扰DIN EN 55011:2009，等级 B |
| EMC 指令 2004/108/EC | EN 61000-6-2:2005 |
| 发射干扰 | DIN EN 55011:2009，等级 B |
| 环境温度 | -20 ... 65 °C (-4 ... 149 °F) 无凝露 |
| 存储温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 海拔高度 | 0 ... 2000 m |
| 防护等级 | IP65（前部） |
| 质量 | 大约 140 g |

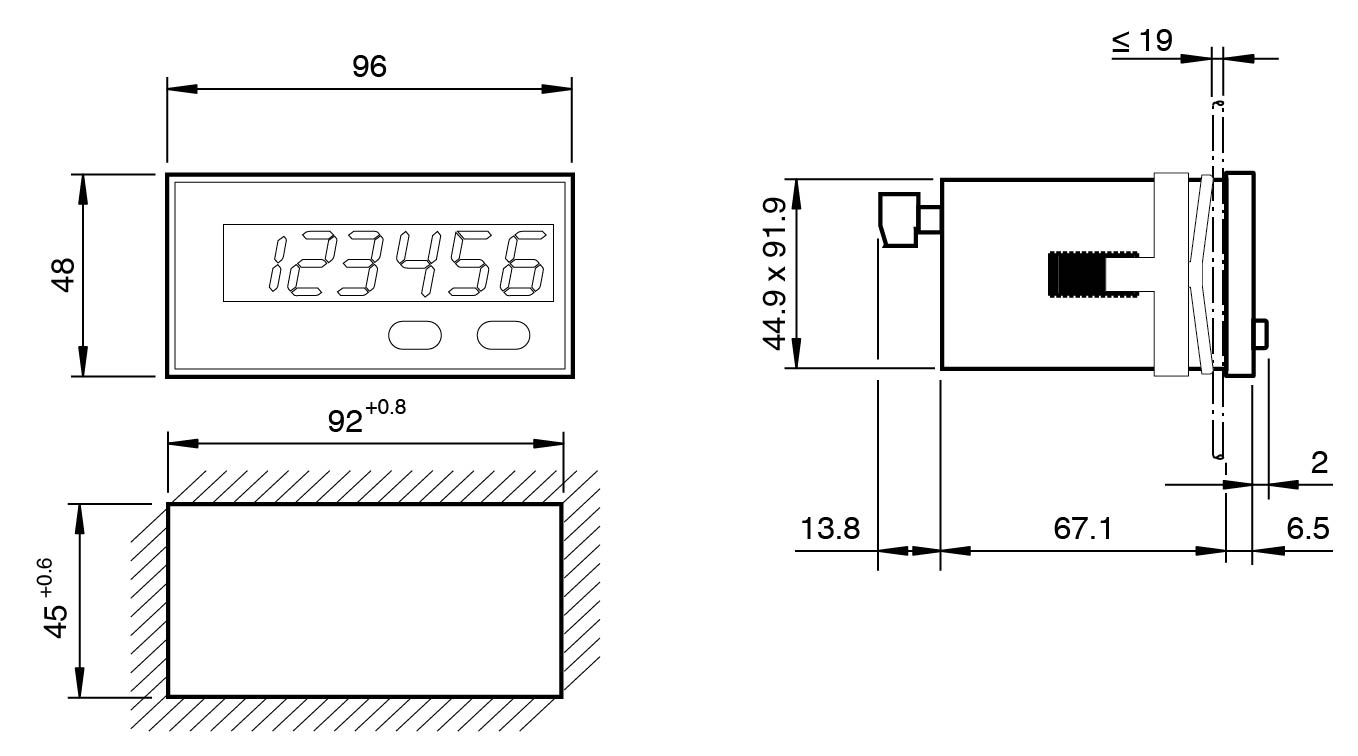

| 尺寸 | 96 mm x 48 mm x 89.4 mm |
