TECHNICAL DATA
规格参数
功能性安全相关参数
| MTTFd | 916 a |
|---|---|
| 黄色 LED | 开关输出 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | ≤ 10 % |
| 工作电流 | 大约 22 mA |
| 连接 | 端子 1+、2- |
| 可连接传感器类型 | NAMUR |
| 脉冲长度/脉冲间隔 | ≥ 0,5 ms / ≥ 0,5 ms |
| 短路电流 | 大约 8 mA |
| 传感器电源 | 8 V DC |
| 开关点 | 1,2 ... 2,1 mA 迟滞大约 0.2 mA |
| 线路故障检测 | 无 |
| 阈值 | 1 kHz |
| 连接 | 端子 4+ |
| 电流 | 200 mA 短路保护 |
| 晶体管 | PNP |
| 信号电平 | UB - 1.1V |
| 操作模式 | 常闭触点 |
| 开关频率 | 1 kHz |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 61326-1:2013 | 指令 2014/30/EUEN 61326-1:2013 |
| 指令 2014/30/EU | EN 61326-1:2013 |
| 防护等级 | EN 60529:2000 |
| 抗扰度 | EN 61326-1:2013 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 连接 | 自打开的设备连接端子， 最大线芯横截面积 0.34 ...2.5 mm2 |
| 质量 | 60 g |

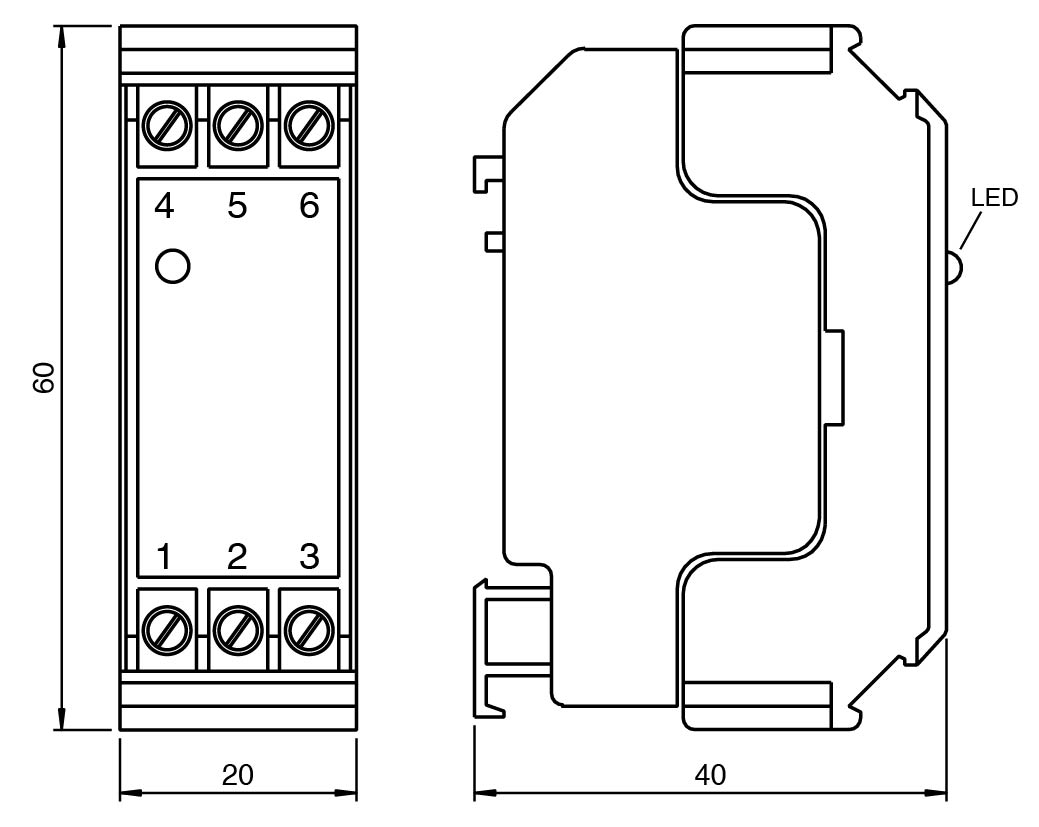

| 尺寸 | 20x60x40（单位：mm） |
