TECHNICAL DATA
规格参数
通用规格
| 预选择 | 单个 |
|---|---|
| 数据存储 | 106 个存储循环或 10 年，EEPROM |
| 编程 | 键盘驱动式菜单 |
| 类型 | 7 段 LED 显示，红色 |
| 数字位数 | 6 |
| 显示值 | 数字高度 14 mm |
| 预选择 | 当计数器值 ≤ 0 时激活 |
| 键互锁 | - |
| 显示间隔 | -199999 ... 999999 前位消零 |
| 小数点 | 0 到最多 3 个小数位 |
| 比例因数 | 0,0001 ... 99,9999 |
| 复位 | 手动或外部 |
| 工作电压 | 90 ... 260 V AC |
| 功耗 | 最大 6 VA |
| 计数频率 | 30 Hz / 20 kHz （当与鉴相器一起计数时，最大 11 kHz） |
| 最短脉冲持续时间 | 5 ms 用于复位输入 |
| 阻抗 | 10 kOhm |
| 电压 | 低： 0 ... 4 V DC ; 高： 12 ... 30 V DC |
| 计数方法 | 加或减 |
| 传感器电源 | 24 V DC ±15% / 100 mA |
| 响应时间 | 6 ms |
| 光耦合器 | NPN，集电极开路和发射极开路 30 V / 15 mA |
| 环境温度 | -20 ... 65 °C (-4 ... 149 °F) |
| 存储温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 相对湿度 | ≤ 80 % （无凝露） |
| 连接 | 2 针和 7 针插入式连接端子，线芯横截面积 ≤ 1.5 mm2 |
| 质量 | 大约 150 g |

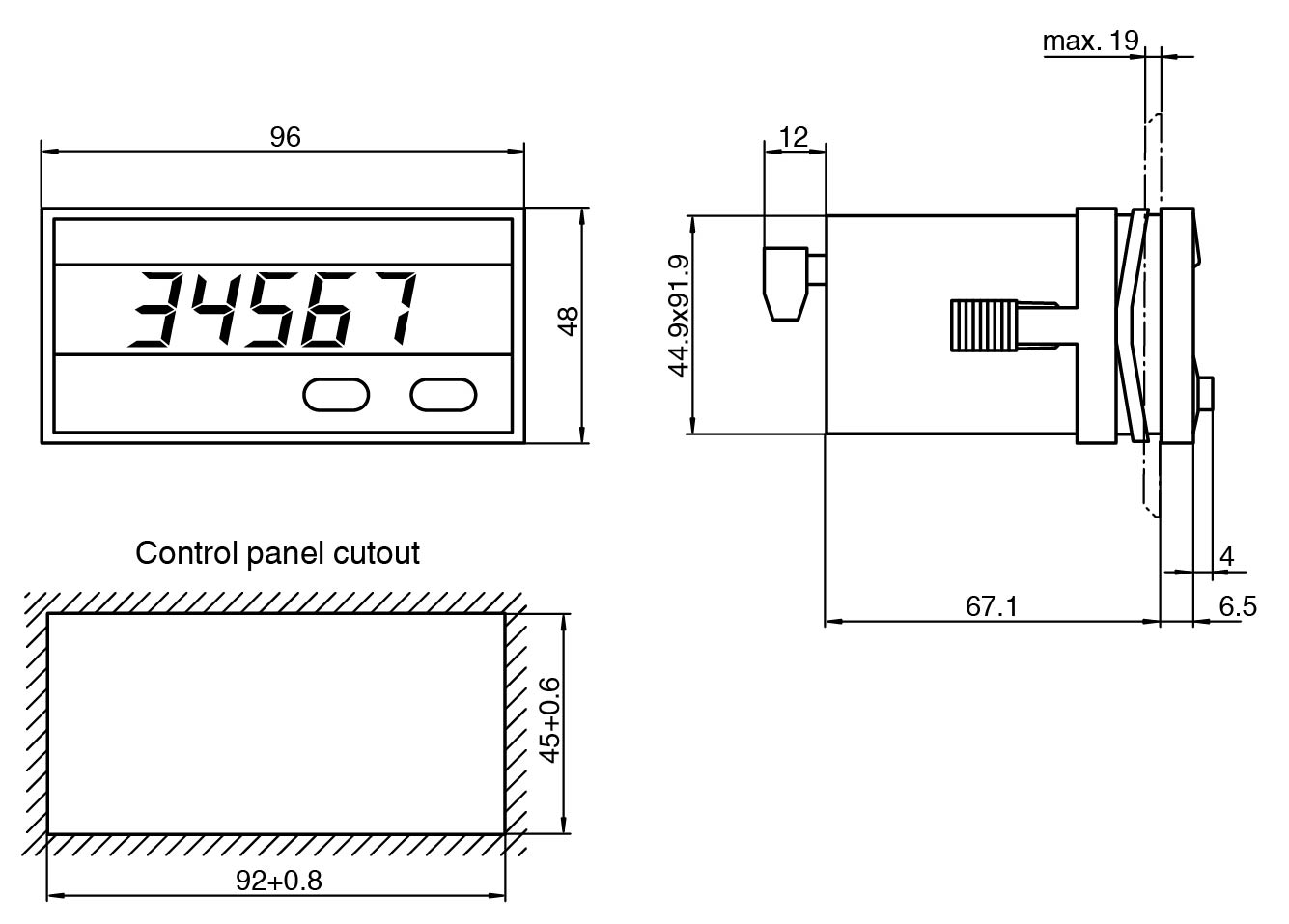

| 尺寸 | 96 mm x 48 mm x 90 mm |
| 安装 | 锁紧件（尺寸 48 mm x 100 mm） |
