TECHNICAL DATA
规格参数
通用规格
| UL 文件编号 | E179102 |
|---|---|
| 额定电压 | 24 V AC/V DC ( 用于 AC， 45 ... 62 Hz ) |
| 额定电流 | < 0 . 5 A |
| 功耗 | < 12 W |
| 绿色 LED | 功率 |
| 红色 LED | 传感器状态 （每个通道 1 个/每路输入 2 个） |
| 红色/绿色 LED | 继电器 : ( 2 ) 红色 ， ( 2 ) 绿色 |
| 开关状态 | 红色 LED 闪烁： 故障信号 |
| 输入类型 | (6) 适用于 50FY41-.. 系列的专用输入设备 |
| 输入电压 | 12 V DC ， （2 通道，电流吸收器/电流源） |
| 电流 | 5 mA 至 5 A （常开触点） |
| 继电器 | 继电器 |
| 开关电压20 ...230 V AC/DC开关电流有关电流和循环的详细信息，请参见手册中的“规格”机械寿命> 1,000,000 次操作 | 开关电压20 ...230 V AC/DC开关电流有关电流和循环的详细信息，请参见手册中的“规格”机械寿命> 1,000,000 次操作 |
| 输出 I | 2 路继电器输出 ， 常开 触点 |
| 响应时间 | 20 ms （开关打开以断开触点） |
| 开关电压 | 20 ...230 V AC/DC |
| 开关电流 | 有关电流和循环的详细信息，请参见手册中的“规格” |
| 机械寿命 | > 1,000,000 次操作 |
| 可用前的时间延迟 | 3 s |
| 指令符合性 | 指令符合性 |
| 机械指令 2006/42/ECEN/ISO 13849-1:2023 类别 3 PL d低电压指令 2006/95/ECEN 60664-1:2020EMC 指令 2004/108/ECEN 61326-1:2021 | 机械指令 2006/42/ECEN/ISO 13849-1:2023 类别 3 PL d低电压指令 2006/95/ECEN 60664-1:2020EMC 指令 2004/108/ECEN 61326-1:2021 |
| 符合标准 | 符合标准 |
| 电磁兼容性EN 61326-1:2017标准EN 55011:2016+A1:2017+A11:2020+A2:2021 CISPR 11： 2015+A1:2016+A2:2019 | 电磁兼容性EN 61326-1:2017标准EN 55011:2016+A1:2017+A11:2020+A2:2021 CISPR 11： 2015+A1:2016+A2:2019 |
| 机械指令 2006/42/EC | EN/ISO 13849-1:2023 类别 3 PL d |
| 低电压指令 2006/95/EC | EN 60664-1:2020 |
| EMC 指令 2004/108/EC | EN 61326-1:2021 |
| 电磁兼容性 | EN 61326-1:2017 |
| 标准 | EN 55011:2016+A1:2017+A11:2020+A2:2021 CISPR 11： 2015+A1:2016+A2:2019 |
| UL 认证 | UL 508 |
| 环境温度 | -20 ... 50 °C (-4 ... 122 °F) |
| 防护等级 | IP20 |
| 连接 | 螺丝连接，最大 2.5 mm2 |
| 质量 | 大约 545 g |

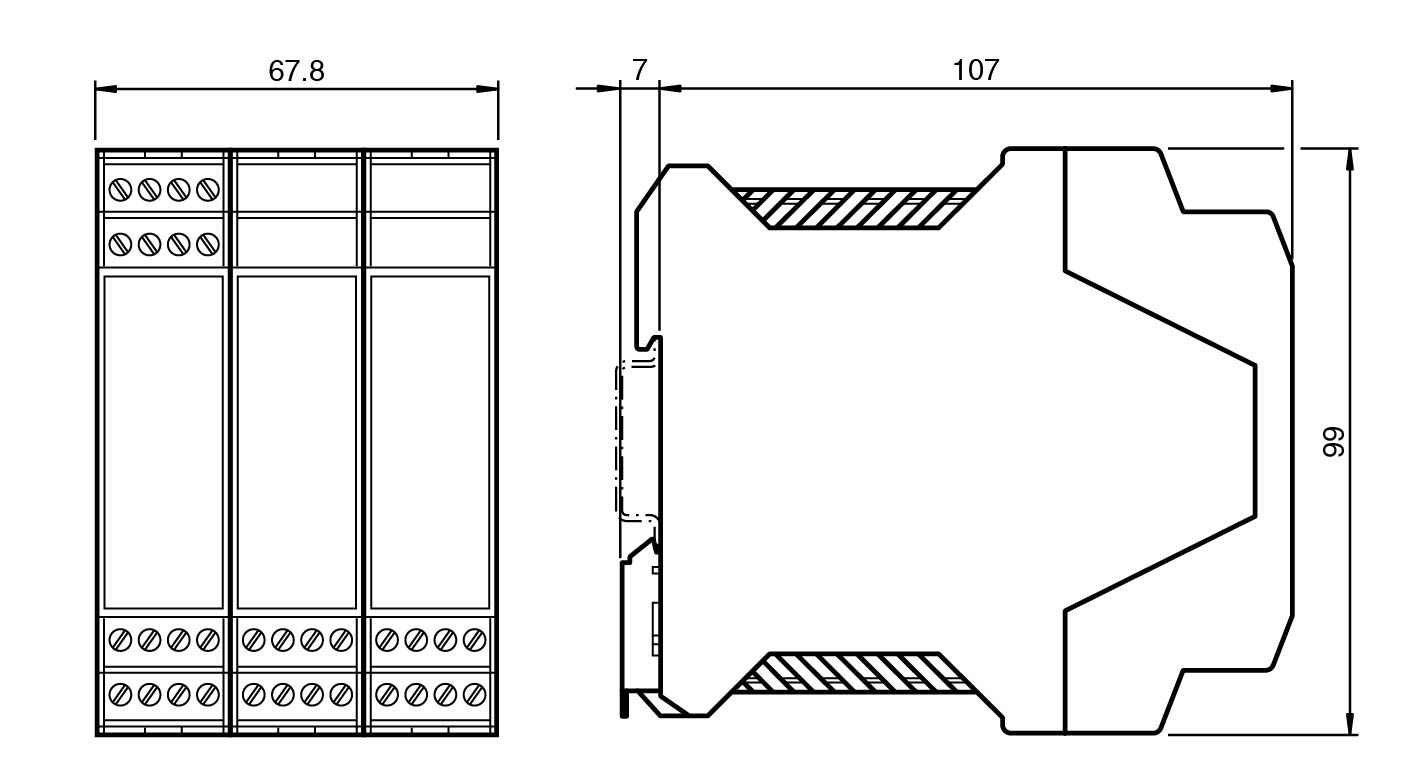

| 尺寸 | 尺寸 |
| 高度99 mm宽度67,8 mm长度107 mm | 高度99 mm宽度67,8 mm长度107 mm |
| 安装 | DIN 安装导轨 |
| 高度 | 99 mm |
| 宽度 | 67,8 mm |
| 长度 | 107 mm |
