TECHNICAL DATA
规格参数
功能性安全相关参数
| MTTFd | 100 a |
|---|---|
| 额定电压 | 196 ... 250 V AC ， 98 ... 127 V AC ，50/60 Hz 20 ... 30 V DC |
| 熔断 | 外部熔断 4 A |
| 功耗 | AC： < 5 VA直流：< 5 W |
| 连接 | 端子 8-、9+ |
| 可连接传感器类型 | NAMUR 传感器，符合 DIN EN 60947-5-6 标准 |
| 开环电压 | 8,2 V DC |
| 短路电流 | 6,5 mA |
| 开关点 | 1,2 ... 2,1 mA 开关迟滞大约 0.2 mA |
| 输入频率 | 0.002 ...10000 Hz，脉冲长度/持续时间：20 s |
| 阻抗 | 1,2 kΩ |
| 开关点 | 高：16 ...30 V DC；得益于集成式恒定电流吸收器，最大电流为 10 mA；Ri ≅ 3 kΩ低：0 ...6 V DC |
| 输入频率 | 0.002 ...40000 Hz，脉冲长度/持续时间：≥ 12µs |

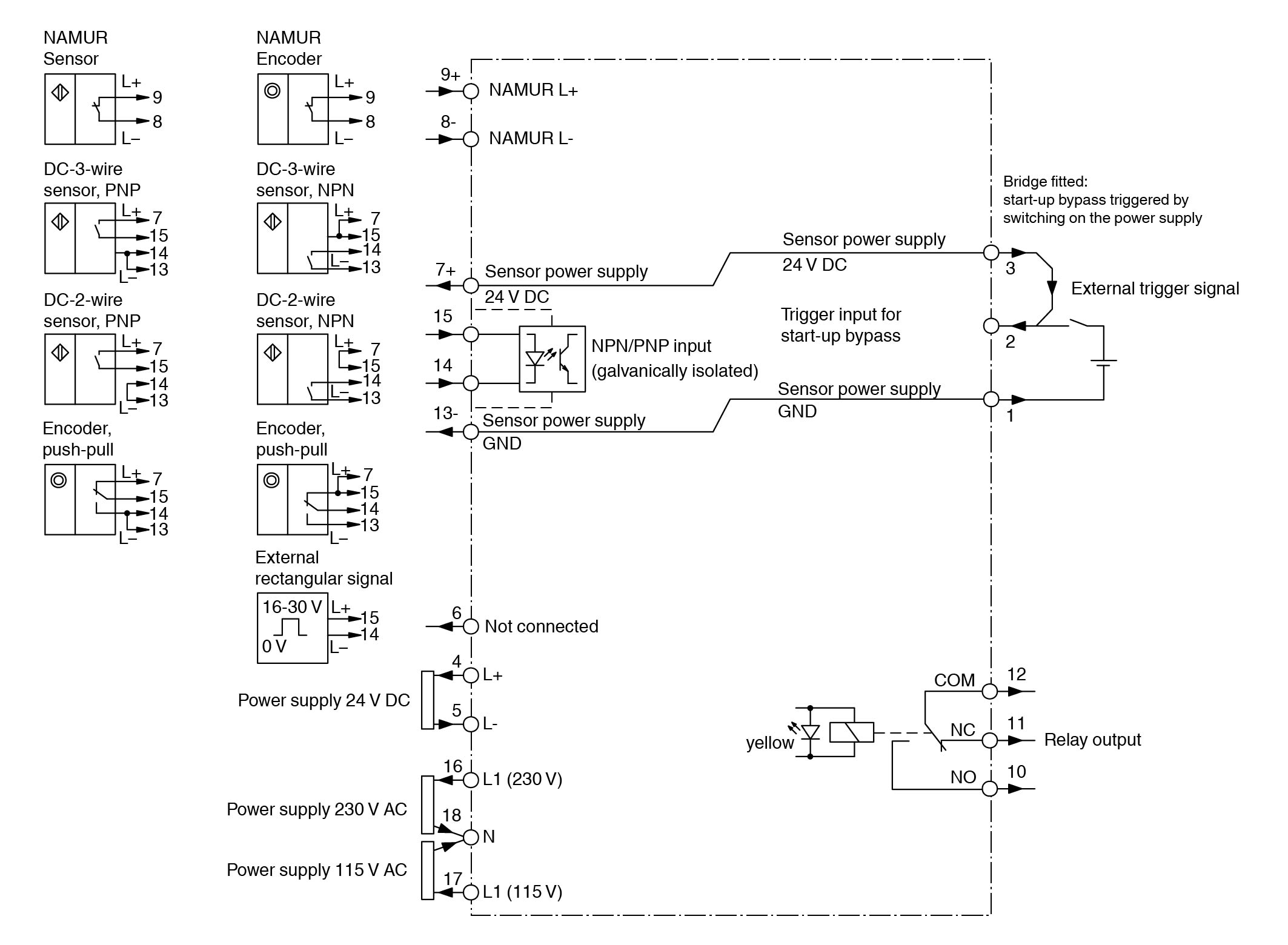

| 连接 | 端子 7+、13- 传感器电源端子 14、15 NPN/PNP 输入（电流隔离） |
| 可连接传感器类型 | 2 线、3 线或 4 线接近开关、增量式旋转编码器或外脉冲 16 ... 30 V |
| 传感器电源 | 19 ... 31 V 非稳定直流； ≤ 30 mA 短路保护 |
| 传感器电源 | 24 V DC ±10%， 30 mA ，短路保护 |
| 启动覆盖 | 通过外部信号 16 ... 30 V 触发 或 将跳线端子放置在端子 2/3 之间 或 通过开关供电（端子 2 和 3 永久桥接） |
| 保留时间/保持时间 | 0.1 ... 999,9 s （外部触发信号） |
| 继电器 | 1 个转换触点 常开，常闭，公共端 |
| 触点负载 | 250 V AC/2 A/ cos φ ≥ 0.740 V DC/2 A |
| 延迟 | ≤ 20 ms （包含计算时间） |
| 机械寿命 | ≥ 20.000.000 开关周期 |
| 更改间隔 | 5 ms（内部处理时间） |
| 可用前的时间延迟 | ≤ 400 ms |
| 测量错误 | 0 ...40000 Hz：≤ ±0.10% 显示：±1 位数 |
| 计时器功能 | 接通延时、断开延时、单触发、脉冲扩展 |
| 时间 | 0 ... 999,9 s ; 操作方式可逆 |
| 电磁兼容性 | 符合 EN 50081-2 / EN 50082-2 标准 |
| 环境温度 | -25 ... 40 °C (-13 ... 104 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 相对湿度 | 最大 80 %，无凝露 |
| 海拔高度 | 0 ... 2000 m |
| 工作条件 | 只可在室内区域使用该设备。 |
| 连接组件 | 注意： 请注意，只能将该设备连接至开关电源。开关或断路器必须易于触及，并标识为设备的断电装置。 |
| 防护等级 | IP20 |
| 连接 | 已编码的可拆卸端子 ， 最大线芯横截面积 0.34 ...2.5 mm2 |

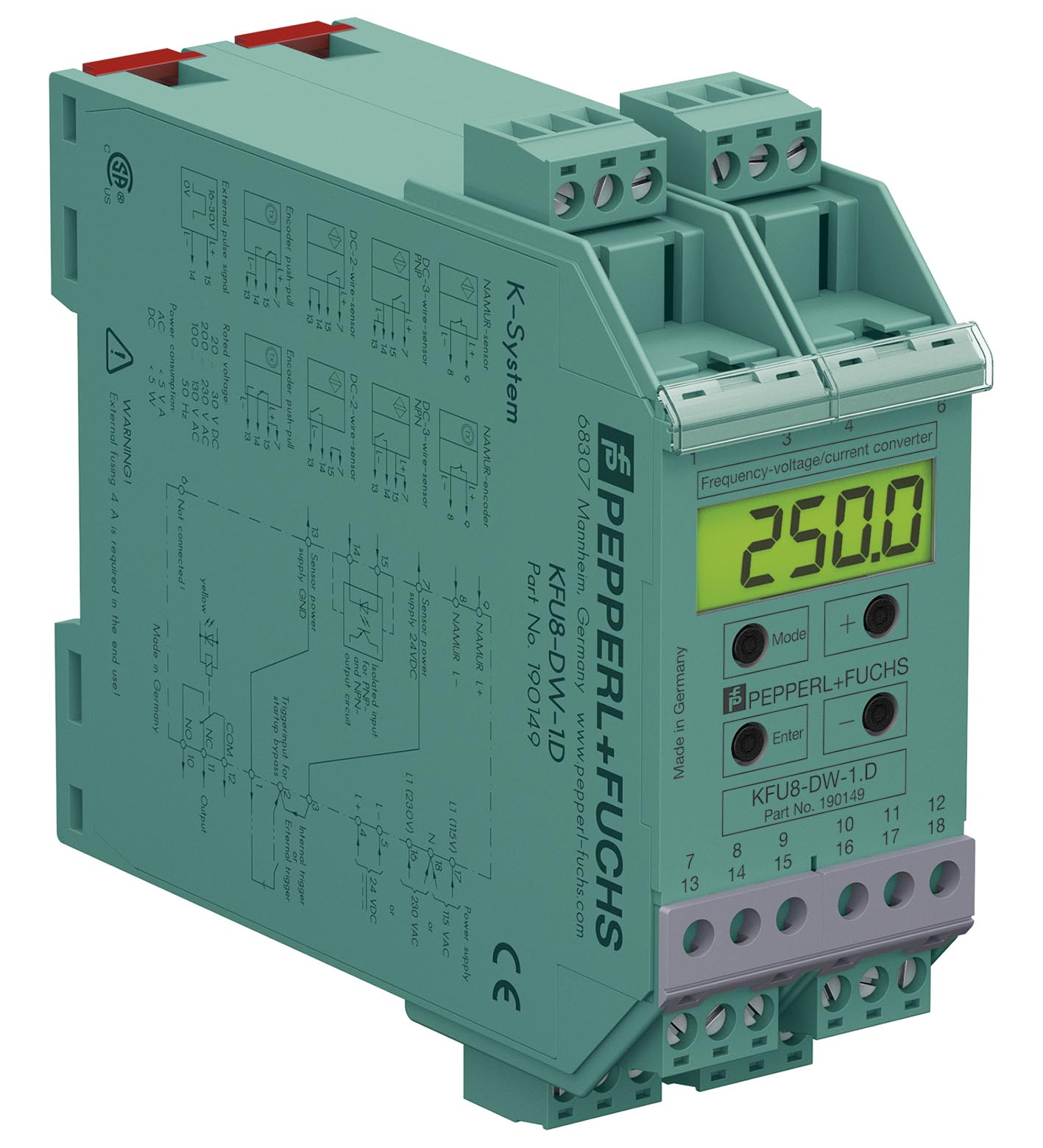

| 结构类型 | Makrolon 中的模块化端子外壳，KF 系统 用于开关柜/开关柜模块 |
| 安装 | 卡接在 35 mm 标准导轨上或用螺丝固定 |
