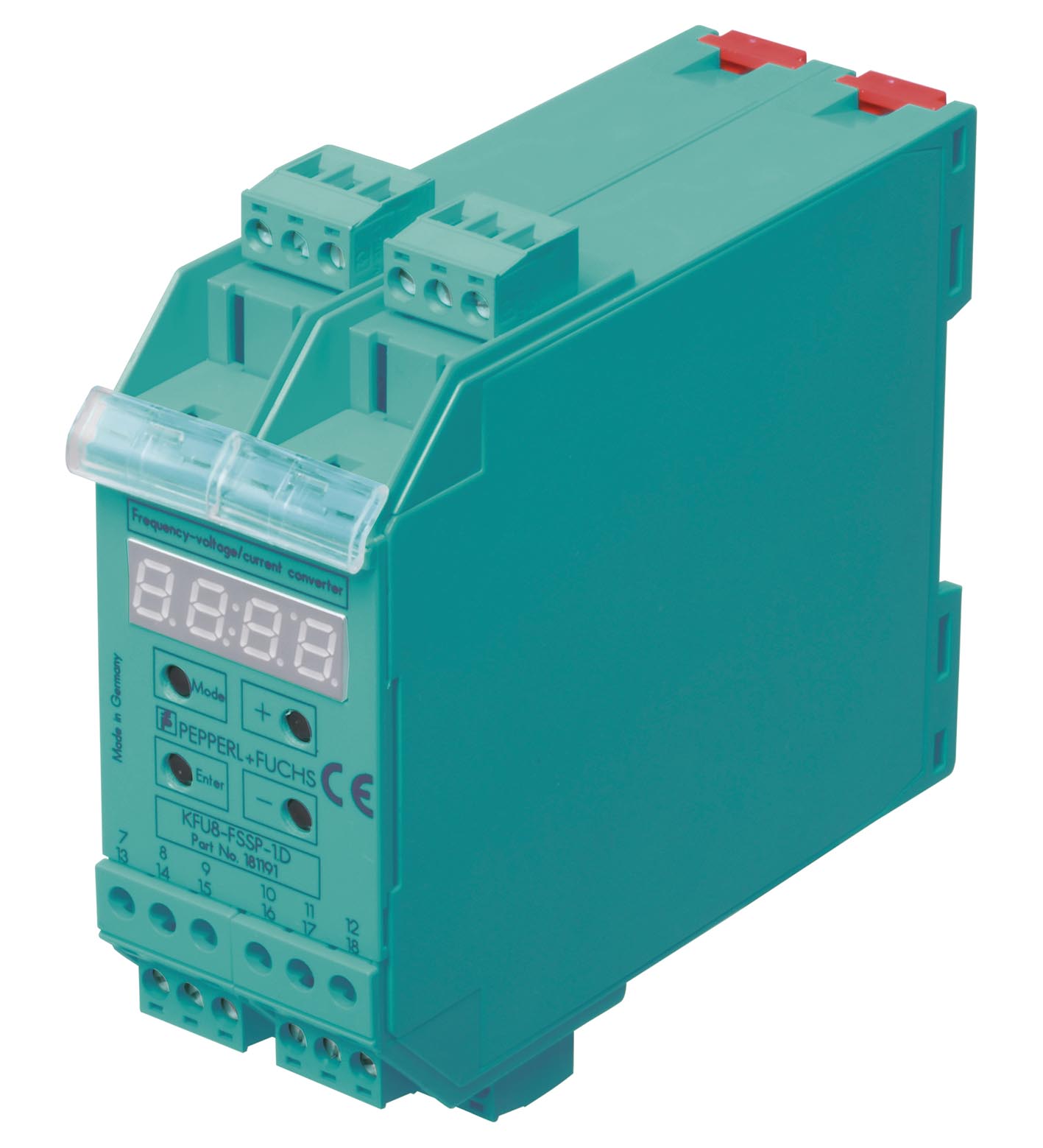

TECHNICAL DATA
规格参数
功能性安全相关参数
| MTTFd | 100 a |
|---|---|
| 额定电压 | 196 ... 250 V AC ， 98 ... 127 V AC ，50/60 Hz 20 ... 30 V DC |
| 熔断 | 外部熔断 4 A |
| 功耗 | AC： < 5 VA直流：< 5 W |
| 类型 | 4 位 7 段红色显示，数字高度 7 mm |
| 显示间隔 | 0.002 ...9999 Hz 或0.01 ...9999 min-1 |
| 参数分配 | 键盘驱动式菜单 |

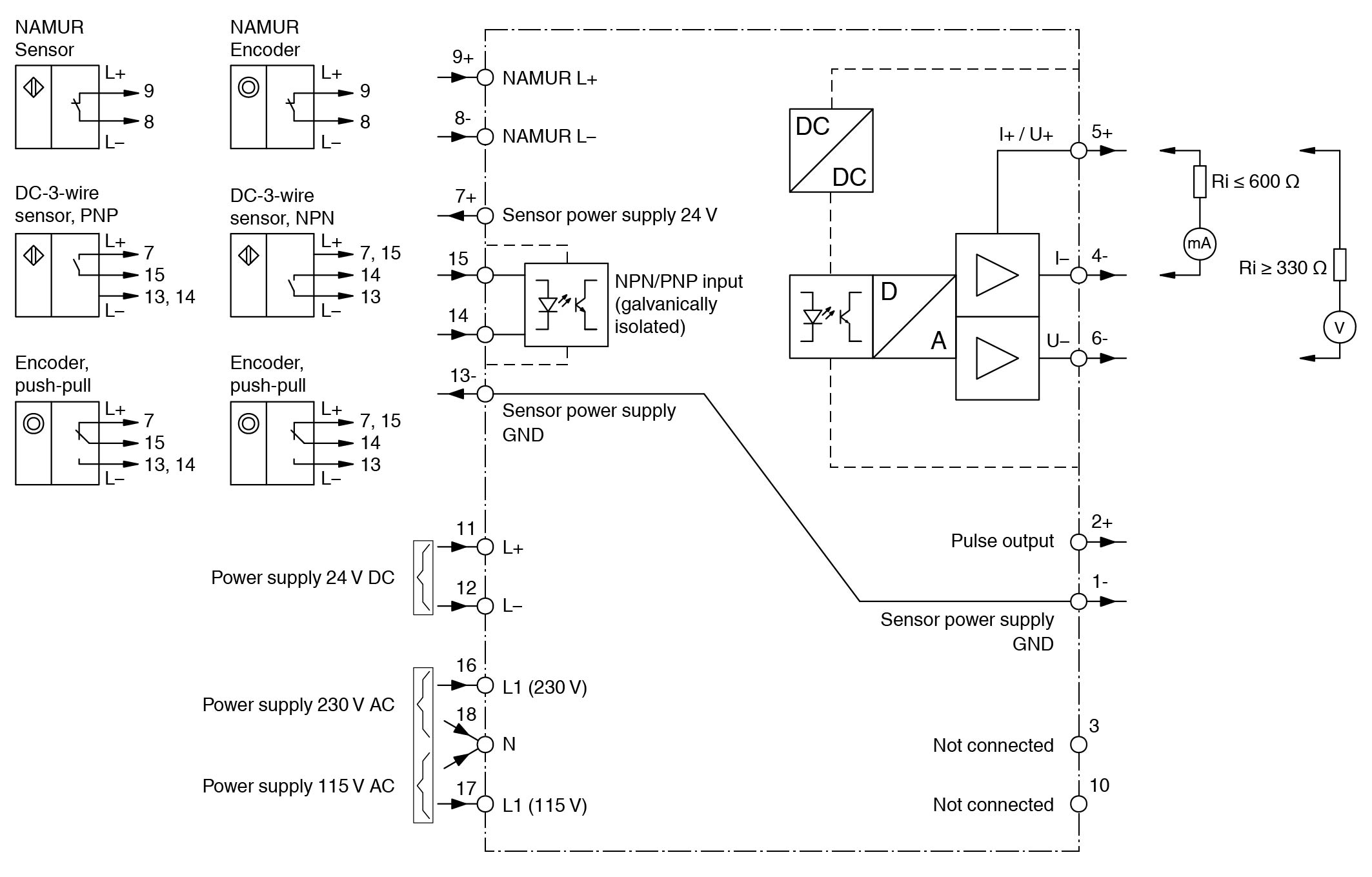

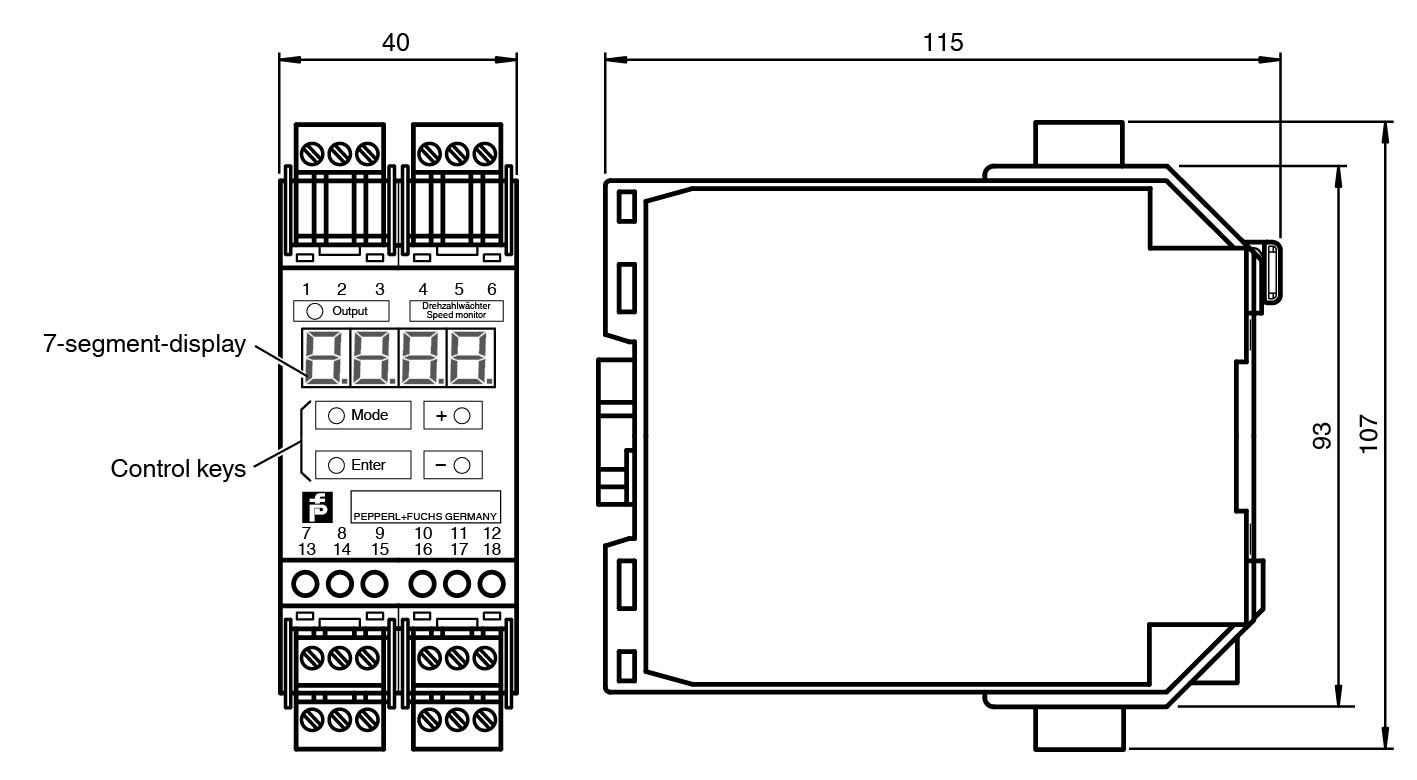

| 连接 | 端子 8-、9+ |
| 可连接传感器类型 | NAMUR 传感器，符合 DIN EN 60947-5-6 标准 |
| 开环电压 | 8,2 V DC |
| 短路电流 | 6,5 mA |
| 开关点 | 1,2 ... 2,1 mA 开关迟滞大约 0.2 mA |
| 阻抗 | 1,2 kOhm |
| 开关点 | 高：16 ...30 V DC；最大 10 mA；Ri ≅ 3 kOhm低：0 ...6 V DC |
| 连接 | 端子 7+、13- 传感器电源端子 14、15 NPN/PNP 输入（电流隔离） |
| 可连接传感器类型 | 2 线、3 线或 4 线接近开关和增量式旋转编码器 |
| 传感器电源 | 19 ... 31 V 非稳定直流； ≤ 30 mA 短路保护 |
| 模拟电压输出 | 0 ...10 V DC；2 ...10 V DC；最大 30 mA；分辨率： 12 mV；Ri ≥ 330 Ω（端子 5+、6-） |
| 模拟电流输出 | 0 ...20 mA；4 ...20 MA；分辨率：25 µA；Ri ≤ 600 Ω（端子 4-、5+） |
| 数字递增 | ≥ (Ub -3 V)，20 mA，短路保护（端子 1-、2+） 带频率划分 Fin /1 ...Fin /9999 |
| 输入频率 | ≤ 40000 Hz， 脉冲间隔/脉冲长度：≥ 12 µs |
| 偏差 | ≤ 0.2% 满量程值 |
| 更改间隔 | 5 ms（内部处理时间） |
| 电磁兼容性 | 符合 EN 50081-2 / EN 50082-2 标准 |
| 环境温度 | -25 ... 40 °C (-13 ... 104 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 相对湿度 | 最大 80 %，无凝露 |
| 海拔高度 | 0 ... 2000 m |
| 工作条件 | 只可在室内区域使用该设备。 |
| 连接组件 | 注意： 请注意，只能将该设备连接至开关电源。开关或断路器必须易于触及，并标识为设备的断电装置。 |
| 防护等级 | IP20 |
| 连接 | 已编码的可拆卸端子 ， 最大线芯横截面积 0.34 ...2.5 mm2 |
| 结构类型 | Makrolon 中的模块化端子外壳，KF 系统 用于开关柜/开关柜模块 |
| 安装 | 卡接在 35 mm 标准导轨上或用螺丝固定 |
