产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 数据存储 | EEPROM |
|---|---|
| 编程 | 键盘驱动式菜单 |
| 类型 | 5 位 7 段 LED 显示，红色 |
| 显示值 | 数字高度 8 mm |
| 显示间隔 | -999,9 ... 1999,9 |
| 小数点 | 0 到最多 1 个小数位 |
| 温度范围 | 符合 DIN IEC 584 标准：J (Fe-Cu-Ni)： -210 ... 1200 °C (-346 ... 2192 °F) K (Ni-CrNi)： -200 ... 1372 °C (-328 ... 2501,6 °F) N (NiCrSi-NiSi)： -200 ... 1300 °C (-328 ... 2372 °F) |
| 分辨率 | 0.1 °C (0.1 °F) bzw.1 °C (1 °F) |
| 测量值输出的刷新周期 | 1 - 2 s-1 |
| 复位 | 手动或外部 |
| 工作电压 | 10 ... 30 V DC 电位隔离 |
| 工作电流 | 最大 40 mA |

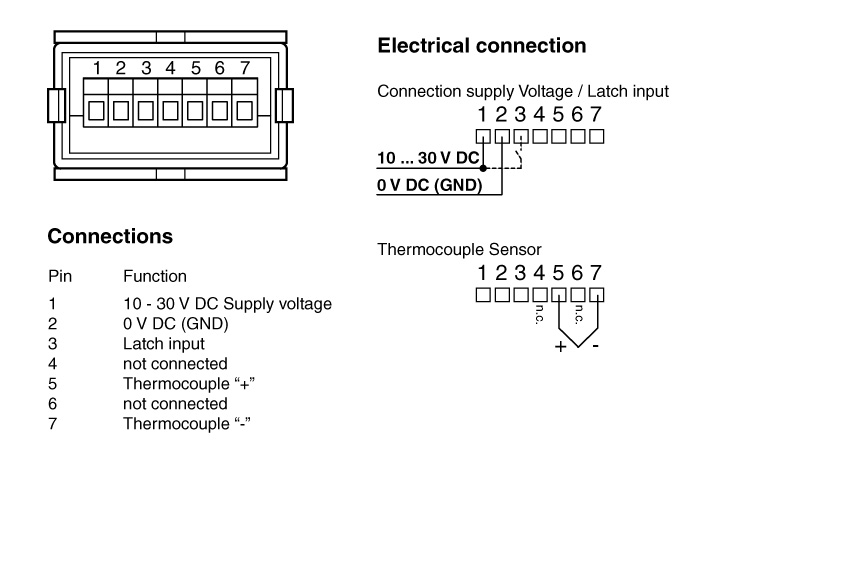

| 适用的传感器 | 热电偶 J、K、N，带传感器断线监测 |
| 信号电压 | 显示锁，保持显示当前测量值 |
| 高4 ... 30 V DC低0 ... 2 V DC | 高4 ... 30 V DC低0 ... 2 V DC |
| 计数频率 | 每秒测量 5 次 |
| 线性度误差 | 在 20°C 环境温度下 < 0.4 % |
| 补偿（参考连接点 CJC） | 内部或外部（可编程） 接线错误：±1.0 °C（典型值）/±3.0 °C（最大值） |
| 高 | 4 ... 30 V DC |
| 低 | 0 ... 2 V DC |
| 指令符合性 | 指令符合性 |
| EMC 指令 2004/108/ECEN 61000-6-2:2005 | EMC 指令 2004/108/ECEN 61000-6-2:2005 |
| 符合标准 | 符合标准 |
| 发射干扰DIN EN 55011:2009，等级 B | 发射干扰DIN EN 55011:2009，等级 B |
| EMC 指令 2004/108/EC | EN 61000-6-2:2005 |
| 发射干扰 | DIN EN 55011:2009，等级 B |
| 环境温度 | -20 ... 65 °C (-4 ... 149 °F) |
| 存储温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 相对湿度 | ≤ 85 % （无凝露） |
| 温度漂移 | 0.1 K/K环境 |
| 防护等级 | IP65（前部） |
| 质量 | 大约 45 g |

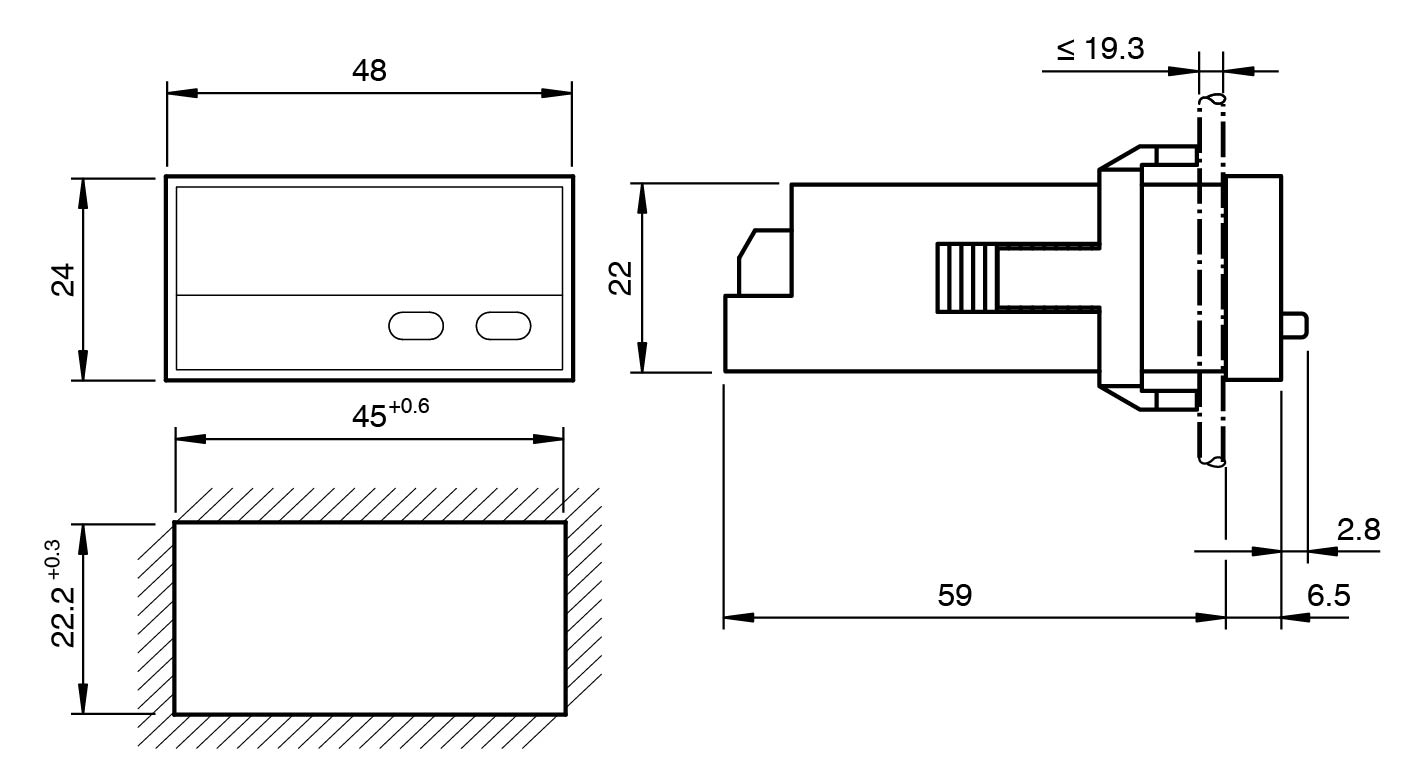

| 尺寸 | 48 mm x 24 mm x 68.3 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
