TECHNICAL DATA
规格参数
环境条件
| 工作温度 | -30 ... 150 °C (-22 ... 302 °F) |
|---|---|

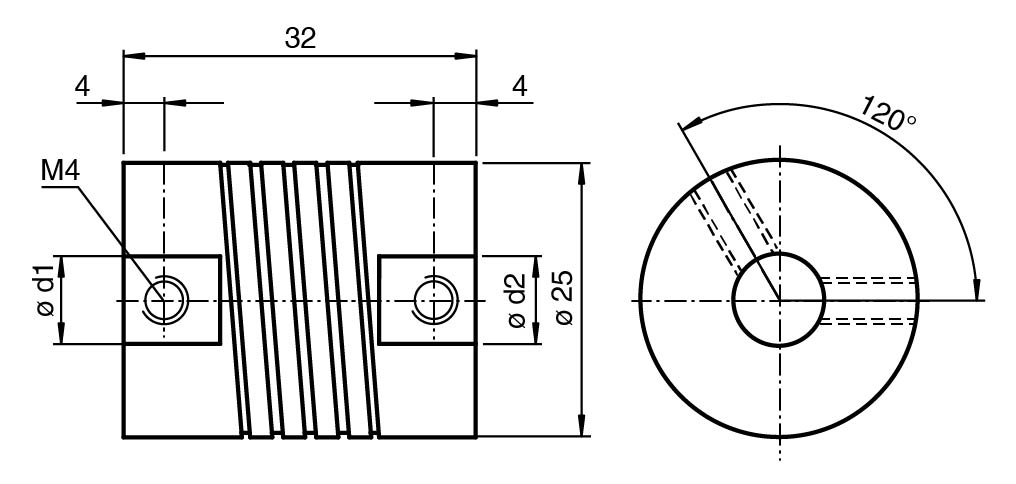

| 轴直径 | d1 = 6 mm ， d2 = 6 mm |
| 材料 | 氧化铝 |
| 质量 | 35 g |
| 旋转速度 | 最大 8000 min -1 |
| 最大扭矩 | 1 Nm |
| 径向偏移 | 最大 ± 0,3 mm |
| 轴向偏移 | 最大 ± 0,5 mm |
| 角度误差 | 最大 ± 4 ° |
| 扭转弹簧刚度 | 18 Nm / 拉德 |
| 径向弹簧刚度 | 50 N / mm |
| 惯性力矩 | 30 kg m2 x 10-7 |
| 安装 | 夹紧螺丝 M4 x 6，DIN 916 |
| 夹紧螺丝的拧紧扭矩 | 最大 1,2 Nm |
