产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数

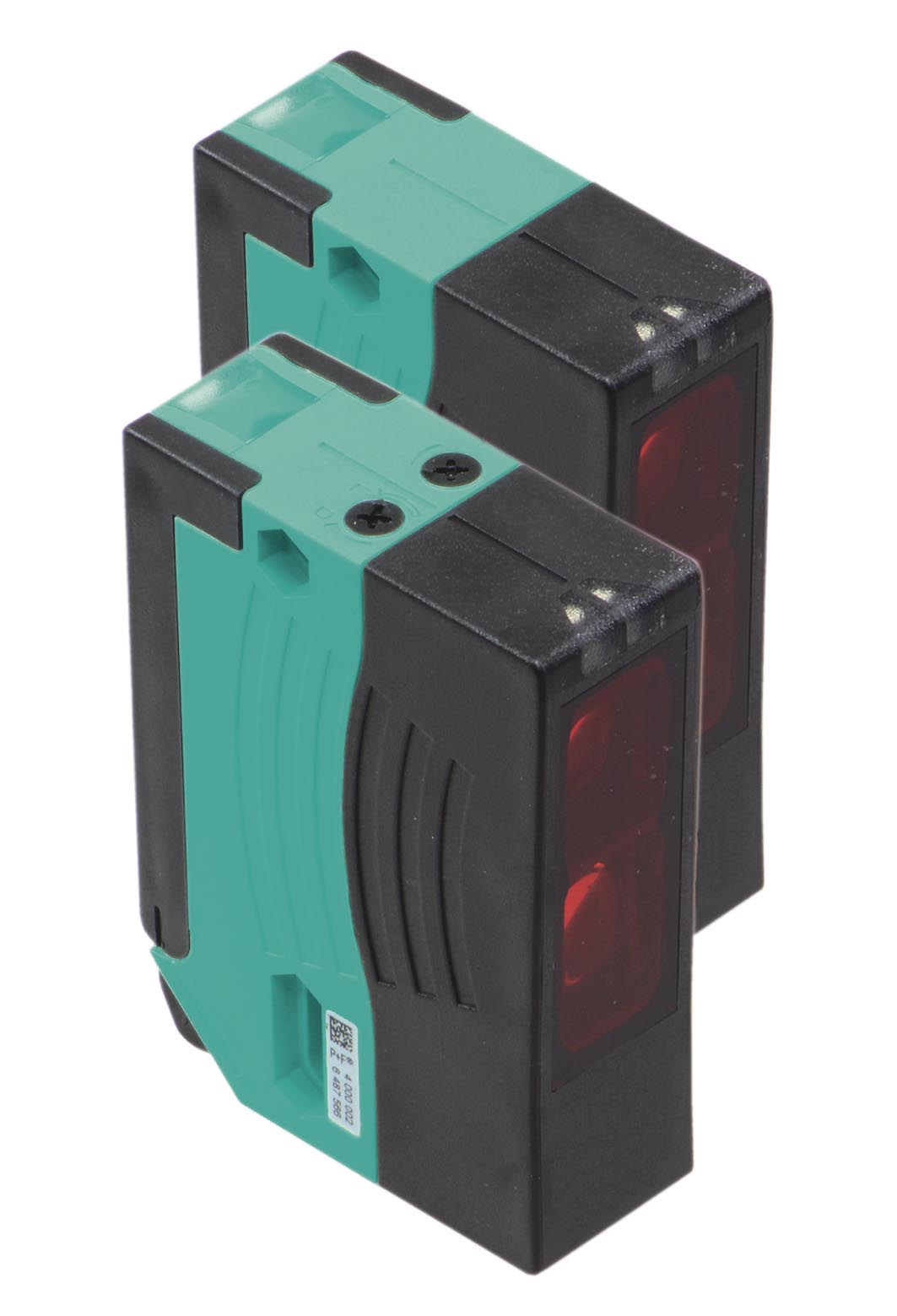

系统组件
| 发射器 | LA28-LAS-F1-7675 |
|---|---|
| 接收器 | LK28-LAS-F1-Z-7675 |
| 有效检测距离 | 0 ... 120 m |
| 检测范围极限值 | 150 m |
| 光源 | 激光二极管 |
| 光源类型 | 调制可见红光 |
| 激光额定值 | 激光额定值 |
| 注意激光 ， 切勿直视激光束激光等级2波长650 nm光束发散< 4 mrad脉冲长度20 µs重复率25 kHz最大脉冲能量18 nJ | 注意激光 ， 切勿直视激光束激光等级2波长650 nm光束发散< 4 mrad脉冲长度20 µs重复率25 kHz最大脉冲能量18 nJ |
| 对准辅助装置 | 红色 LED（接收器透镜中）常亮：光束中断，闪烁：达到开关点，熄灭：充分的稳定性控制 |
| 光点直径 | 在外壳轴线水平位置 5 m 处约 20 mm，在 70 m 处约 75 mm x 300 mm |
| 发散角 | 发射器： 0,23 °接收器： 5 ° |
| 环境光限制 | 50000 Lux |
| 注意 | 激光 ， 切勿直视激光束 |
| 激光等级 | 2 |
| 波长 | 650 nm |
| 光束发散 | < 4 mrad |
| 脉冲长度 | 20 µs |
| 重复率 | 25 kHz |
| 最大脉冲能量 | 18 nJ |
| MTTFd | 440 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED |
| 功能指示灯 | 黄色 LED：1.LED 常亮：信号 > 2 x 开关点（功能预留）2.LED 闪烁：信号在 1 x 开关和 2 x 开关点之间3.LED 熄灭：信号 < 开关点 |
| 控制元件 | 灵敏度调节 （调节至小于有效工作范围的 25%） ， 亮时接通/暗时接通转换开关 |
| 工作电压 | 12 ... 240 V AC/DC |
| 功耗 | ≤ 3,5 VA |
| 开关类型 | 亮通/暗通，可切换 . （可选，只有为接收器选择了“暗通”时才能激活亮通/暗通切换。） |
| 信号输出 | 继电器，1 个交流发电机 |
| 开关电压 | 最大 250 V AC/DC |
| 开关电流 | 最大 2 A |
| 开关电源 | 直流：最大 50 W 交流：最大 500 VA |
| 开关频率 | 25 Hz |
| 响应时间 | 20 ms |
| 计时器功能 | 接通延时 (GAN)、断开延时 (GAB)、单触发 (IAB)、接通延时 - 断开延时 (GAN-GAB)，可编程调整范围 0.1 ...10 s |
| 产品标准 | EN 60947-5-2 |
| 激光安全 | EN 60825-1 |
| 防护等级 | II， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定绝缘电压 ≤ 250 V AC 输出电路与控制电路隔离，符合 IEC 61140 标准。注意！防护等级 2 只有在端子盒闭合时才有效。 |
| UL 认证 | 通过 cULus 认证 注意： 本设备被视为开放式设备。必须安装于机壳内，该机壳必须经过合理设计，能够按照 UL 508 标准的规定防止内部起火以及防止因意外接触带电部件而导致人身伤害。 |
| CCC 认证 | 通过中国强制性产品认证 (CCC) |
| FDA 认证 | IEC 60825-1:2007 符合 21 CFR 1040.10 和 1040.11，但存在符合 2007 年 6 月 24 日发布的第 50 号激光通知的偏离情况 |
| 环境温度 | 0 ... 40 °C (32 ... 104 °F) |
| 存储温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 防护等级 | IP64 |
| 连接 | 端子盒 有 8 弹簧端子，适用于横截面积如下的电线：0.5 ...1.5 mm2 ， 绝缘剥离 7.5 ...8.5 mm ， M16 x 1.5 缆线密封接头 |
| 材料 | 材料 |
| 外壳塑料 ABS光学端面塑料板 | 外壳塑料 ABS光学端面塑料板 |
| 质量 | 200 g （发射器和接收器） |

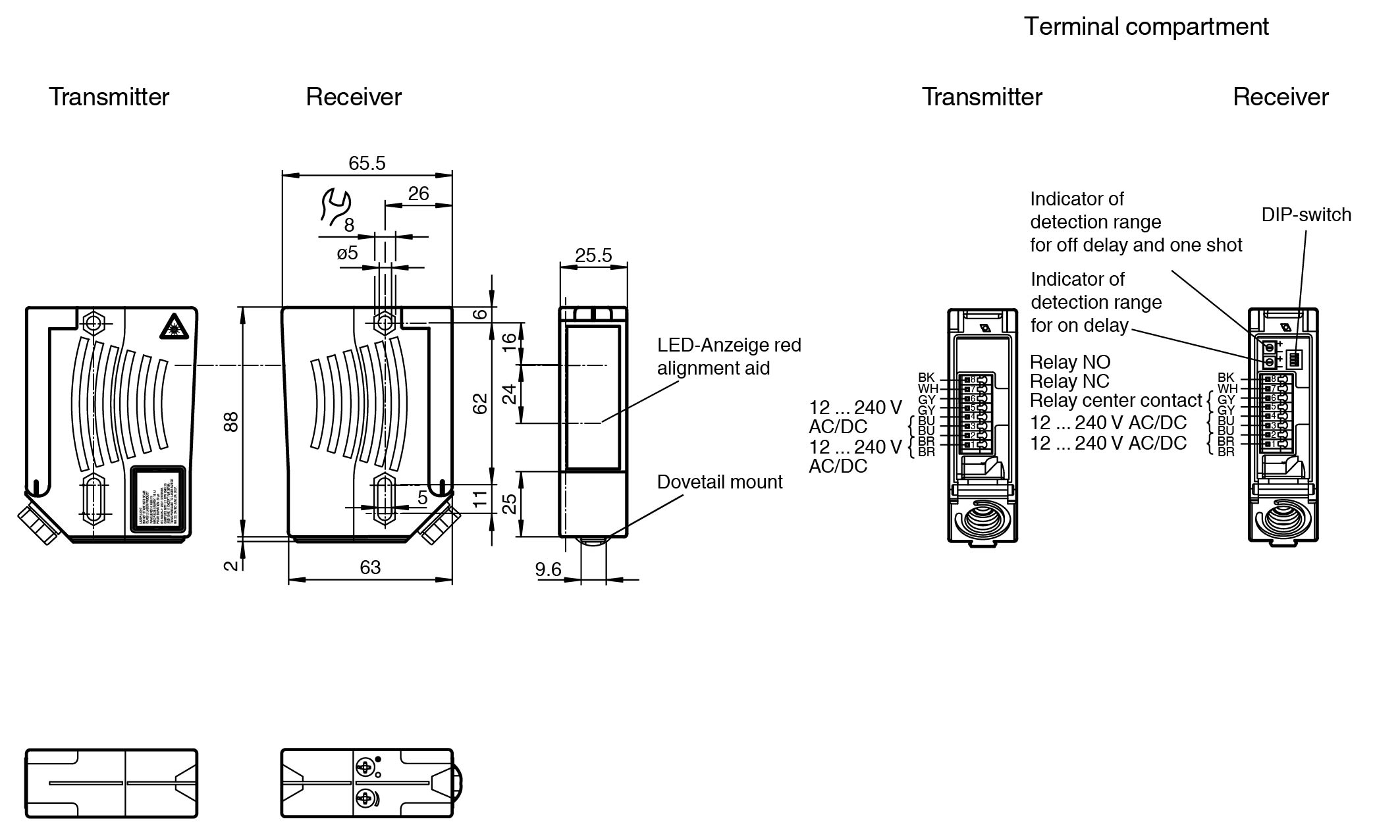

| 尺寸 | 尺寸 |
| 高度88 mm宽度25,8 mm深度65,5 mm | 高度88 mm宽度25,8 mm深度65,5 mm |
| 外壳 | 塑料 ABS |
| 光学端面 | 塑料板 |
| 高度 | 88 mm |
| 宽度 | 25,8 mm |
| 深度 | 65,5 mm |
