产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数

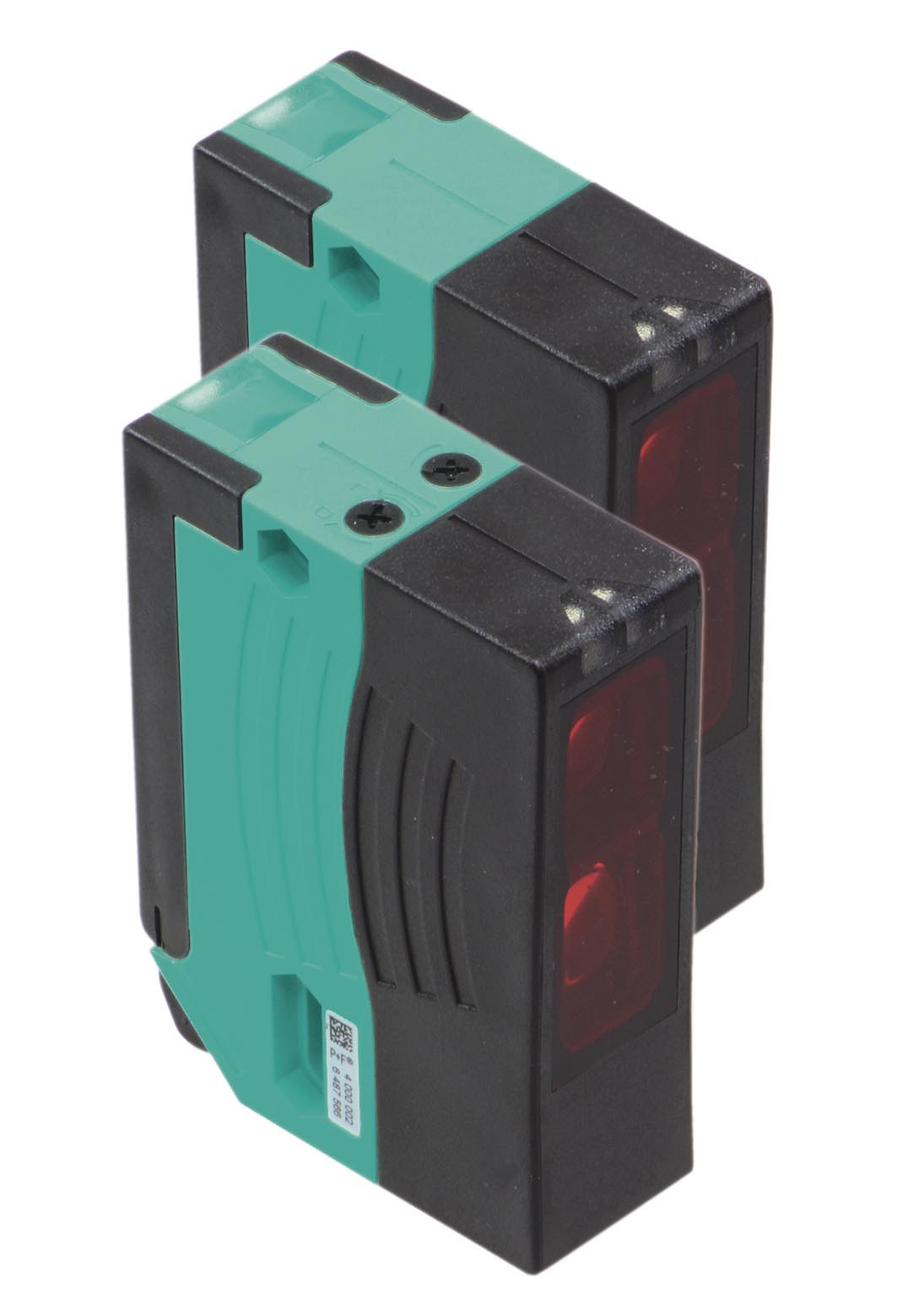

系统组件
| 发射器 | LA29-F1/116 |
|---|---|
| 接收器 | LK29-Z-F1/31/116 |
| 有效检测距离 | 0 ... 65 m |
| 检测范围极限值 | 90 m |
| 光源 | LED |
| 光源类型 | 调制可见红光 ， 660 nm |
| 对准辅助装置 | 红色 LED（接收器透镜中）常亮：光束中断，闪烁：达到开关点，熄灭：充分的稳定性控制 |
| 发射器频率 | F1 = 25 kHz |
| 光点直径 | 大约 1,3 m 在 65 m 处 |
| 发散角 | 发射角 1.2°，接收角 5° |
| 环境光限制 | 50000 Lux |
| MTTFd | 490 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED |
| 功能指示灯 | 黄色 LED：1.LED 常亮：信号 > 2 x 开关点（功能预留）2.LED 闪烁：信号在 1 x 开关和 2 x 开关点之间3.LED 熄灭：信号 < 开关点 |
| 控制元件 | 灵敏度调节 （调节至小于有效工作范围的 25%） ， 亮时接通/暗时接通转换开关 |
| 工作电压 | 12 ... 240 V AC/DC |
| 功耗 | ≤ 3,5 VA |
| 开关类型 | 亮通/暗通，可切换 . （可选，只有为接收器选择了“暗通”时才能激活亮通/暗通切换。） |
| 信号输出 | 继电器，1 个交流发电机 |
| 开关电压 | 最大 250 V AC/DC |
| 开关电流 | 最大 2 A |
| 开关电源 | 直流：最大 50 W 交流：最大 500 VA |
| 开关频率 | 25 Hz |
| 响应时间 | 20 ms |
| 计时器功能 | 接通延时 (GAN)、断开延时 (GAB)、单触发 (IAB)、接通延时 - 断开延时 (GAN-GAB)，可编程调整范围 0.1 ...10 s |
| 产品标准 | EN 60947-5-2 |
| 防护等级 | II， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定电压 ≤ 250 V AC 输入电路的输出电路基本绝缘符合 EN 50178 标准，额定绝缘电压 230 V AC 注意！防护等级 2 只有在端子盒闭合时才有效。 |
| CCC 认证 | 通过中国强制性产品认证 (CCC) |
| 环境温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 存储温度 | -40 ... 75 °C (-40 ... 167 °F) |
| 防护等级 | IP64 |
| 连接 | 端子盒 有 8 弹簧端子，适用于横截面积如下的电线：0.5 ...1.5 mm2 ， 绝缘剥离 7.5 ...8.5 mm ， M16 x 1.5 缆线密封接头 |
| 材料 | 材料 |
| 外壳塑料光学端面塑料板 | 外壳塑料光学端面塑料板 |
| 质量 | 200 g （发射器和接收器） |

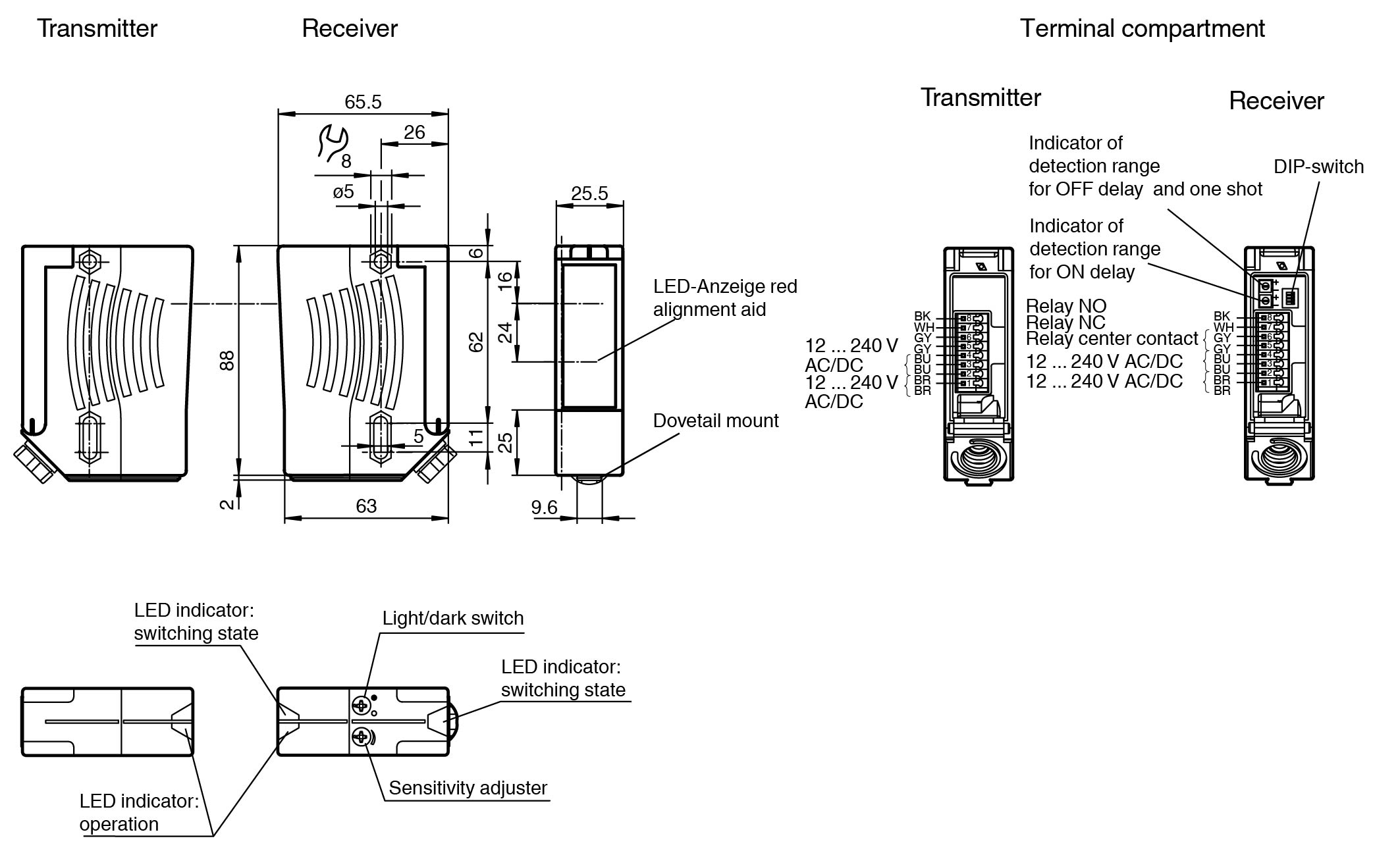

| 尺寸 | 尺寸 |
| 高度88 mm宽度25,8 mm深度65,5 mm | 高度88 mm宽度25,8 mm深度65,5 mm |
| 外壳 | 塑料 |
| 光学端面 | 塑料板 |
| 高度 | 88 mm |
| 宽度 | 25,8 mm |
| 深度 | 65,5 mm |
| 供货范围 | 2x OMH-RLK29-HW |
